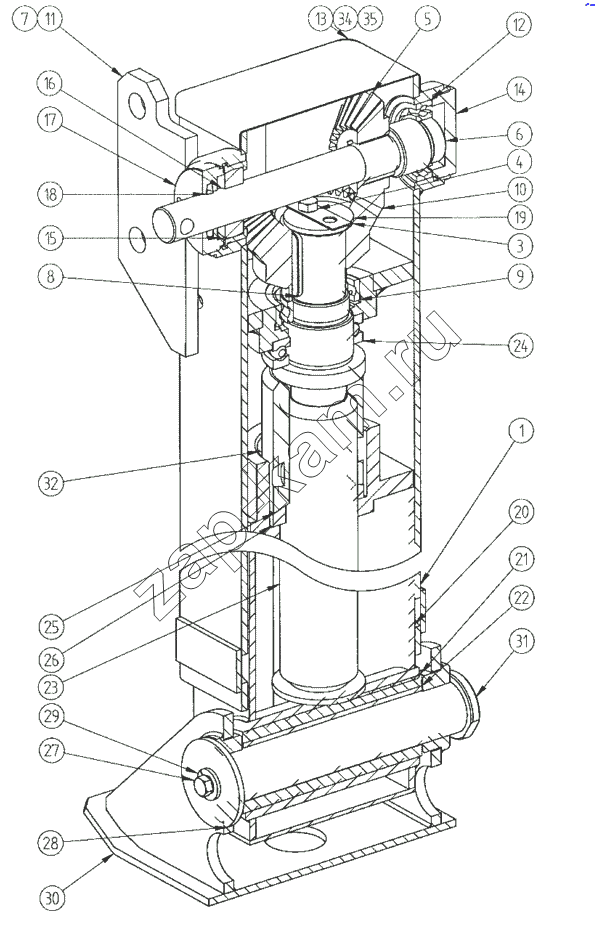

Устройство опорное левое
/ СЗАП-9340 (2005)
/2.gif)
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 93281.002721.051 | Корпус левый | 1; | - | |
| 3 | 9328.002723.104-10 | Планка отгибная | 2; | - | |
| 4 | 201456 | Болт М8х20 | 4; | - | |
| 5 | 9328.002723.058 | Шестерня коническая | 2; | - | |
| 6 | 9328.002723.055 | Вал входной левый | 1; | - | |
| 7 | 9328.002721.084 | Ребро | 4; | - | |
| 8 | Шпонка 10x8x45 | Шпонка 10x8x45 | 2; | - | |
| 9 | Подшипник радиальный 108 | Подшипник радиальный 108 | 2; | - | |
| 10 | 9328.002723.060 | Колесо зубчатое коническое | 2; | - | |
| 11 | 9328.002721.082 | Пластина кронштейна | 4; | - | |
| 12 | Подшипник радиальный 106 | Подшипник радиальный 106 | 2; | - | |
| 13 | 9328.002723.028 | Крышка корпуса | 2; | - | |
| 14 | 9328.002723.066 | Крышка-винт регулировочная | 1; | - | |
| 15 | 9328.002723.090 | Стакан правого редуктора | 2; | - | |
| 16 | 9328.002723.070-01 | Подшипник входного вала | 2; | - | |
| 17 | 9328.002723.064 | Крышка резьбовая | 3; | - | |
| 18 | Кольцо СГ37-24-5 | Кольцо СГ37-24-5 | 2; | - | |
| 19 | 93281.002721.060 | Шайба концевая верхняя | 2; | - | |
| 20 | 9328.002721.100 | Стойка выдвижная | 2; | - | |
| 21 | 9328.002721.202 | Прокладка резиновая | 2; | - | |
| 22 | 9328.002721.204 | Кольцо внутреннее | 2; | - | |
| 23 | 9328.002723.084 | Винт | 2; | - | |
| 24 | Подшипник упорный 8209 | Подшипник упорный 8209 | 2; | - | |
| 25 | 9328.002723.082 | Гайка | 2; | - | |
| 26 | 9328.002721.064 | Шайба сферическая | 2; | - | |
| 27 | 201538 | Болт М12х25 | 4; | - | |
| 28 | 9328.002721.066 | Шайба концевая нижняя | 4; | - | |
| 29 | 1/05170/70 | Шайба пружинная 12 | 4; | - | |
| 30 | 9328.002721.150 | Башмак | 2; | - | |
| 31 | 9328.002721.068 | Палец 12х38.018 | 2; | - | |
| 32 | 9328.002723.120 | Спецболт | 4; | - | |
| 33 | 1/05173/70 | Шайба пружинная 18 | 4; | - | |
| 34 | 1/26444/01 | Шайба плоская 6х15 | 4; | - | |
| 35 | 1/03767/01 | Винт М6х16 | 4; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
