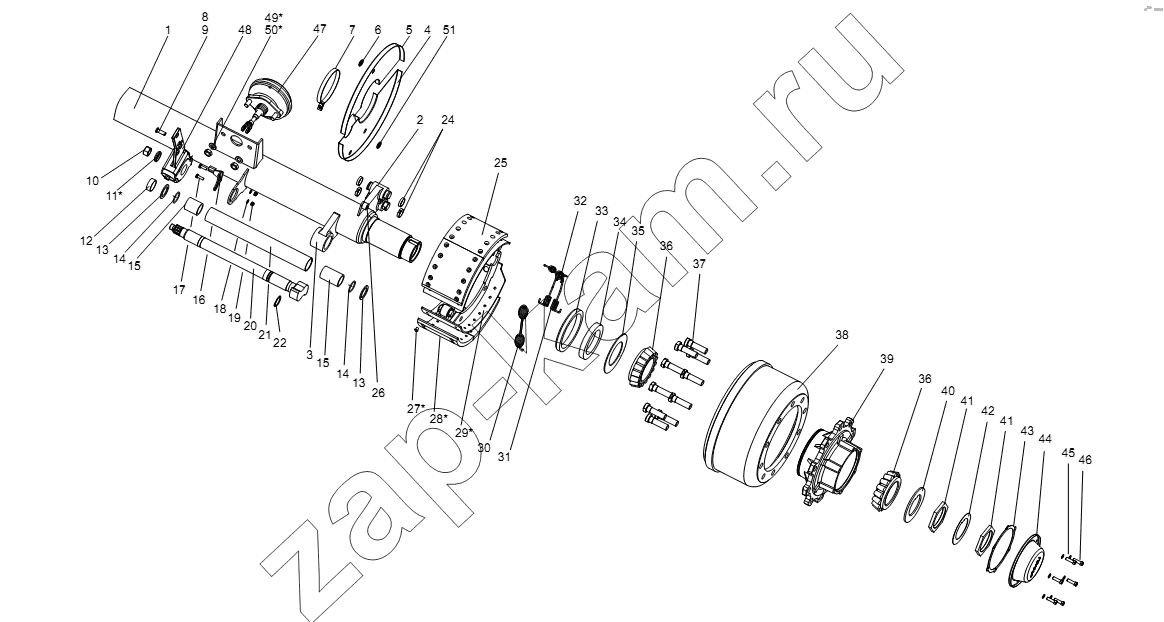

Ось с тормозами прицепа ПТ4-0000030
/ Тонар ПТ4-30
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | ПТ2-2912250 | Ось | 1; | |
| 2 | 9042-3502250-10 | Основание суппорта | 2; | |
| 3 | 2312520186 | Головка суппорта 9042-3502015-20 | 2; | |
| 4 | 9042-3502152-10 | Щит грязезащитный | 2; | |
| 5 | 9042-3502153-10 | Щит грязезащитный | 2; | |
| 6 | 9042-3502194 | Заглушка | 4; | |
| 7 | 4598700021 | Хомут червячный 130-165 | 2; | |
| 8 | Палец12x40 | Палец | 2; | |
| 9 | Шплинт 4x36 | Шплинт 4x36 | 2; | |
| 10 | 2200080076 | ГайкаМ22х1,5 03.260.14.08.0 | 2; | |
| 11 | 03.320.11.16.1 | Чашка | 2; | |
| 12 | 9042-3502164 | Втулка | 2; | |
| 13 | 9042-3502165 | Шайба | 2; | |
| 14 | 2200080075 | Кольцо резиновое 042-050-46 | 4; | |
| 15 | 4573951357 | Втулка 9042-3502234 фторопласт. | 4; | |
| 16 | Кронштейн | Кронштейн регулятора зазора | 2; | |
| 17 | 1282000820 | Болт М8х25 | 4; | |
| 18 | 1286010008 | Шайба 8 | 4; | |
| 19 | 1280362908 | Гайка М8 | 4; | |
| 20 | 2200080062 | Кулак разжимной L=603 мм. 05.097.05.47.3 | 1; | |
| 21 | 9042-3502231-10 | Труба ф57хЗ,5мм | 2; | |
| 22 | 2200080072 | Кольцо стопорное 02.5676.01.0 | 2; | |
| 23 | 1284000249 | Кулак разжимной L=603 мм. 05.097.05.48.3 | 1; | |
| 24 | 2200080066 | Вкладыш 03.188.02.02.0 | 8; | |
| 25 | 2200080061 | Колодка с накладками 05.091.46.14.0 | 4; | |
| 26 | 4542054329 | Кронштейн датчика 9042-3538110 | 2; | |
| 27 | 02.5805.80.35 | Заклёпка | 64; | |
| 28 | 03.092.26.85.0 | Накладка тормозная | 8; | |
| 29 | 05.091.46.17.0 | Накладка тормозная | 4; | |
| 30 | 1284000144 | Пружина колодок 05.397.58.03.0 | 2; | |
| 31 | 1284000145 | Пружина стяжная 03.397.33.06.0 | 2; | |
| 32 | 1284000146 | Пружина стяжная 03.397.33.07.0 | 2; | |
| 33 | 4591257524 | Манжета 1.2-150x180-1 | 2; | |
| 34 | 4542054330 | Кольцо упорное 9042-3104095 | 2; | |
| 35 | 9042-3104027 | Шайба защитная | 2; | |
| 36 | 4591254525 | Подшипник 7520А- без нар. кольца | 4; | |
| 37 | 1282000015 | Болт колесный | 20; | |
| 38 | 5320110101 | Барабан тормозной EKU 4056 | 2; | |
| 39 | 9042-3104015-10 | Ступица | 2; | |
| 40 | 9042-3104077 | Шайба упорная | 2; | |
| 41 | 4600000116 | Гайка 9042-3104076 | 4; | |
| 42 | 9042-3104079 | Шайба стопорная | 2; | |
| 43 | 9042-3104094 | Прокладка | 2; | |
| 44 | 9042-3104092 | Крышка | 2; | |
| 45 | 1286020008 | Шайба 8Т ГОСТ 6402-70 | 12; | |
| 46 | 1282000821 | Болт М8х16 ГОСТ 7805-70 | 12; | |
| 47 | 5512300064 | Тормозная камера Т24/30 | 2; | |
| 48 | 1284000325 | Регулировочный рычаг | 2; | |
| 49 | 1286020008 | Шайба 8Т ГОСТ 6402-70 | 4; | |
| 50 | ГайкаМ16x1,25 | Гайка | 4; | |
| 51 | 4591254282 | Втулка резиновая | 4; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
