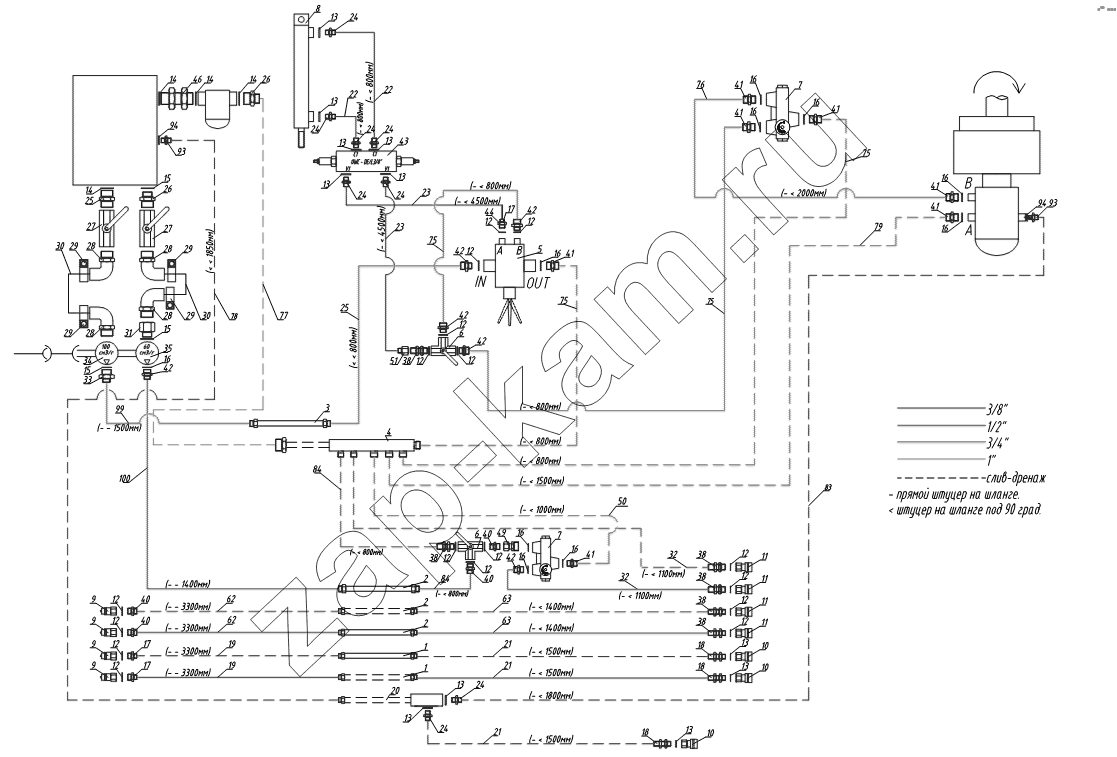

Схема гидравлическая
/ Тонар ПТ4-30
1
1
2
2
2
3
4
5
6
6
7
7
8
9
9
9
9
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
21
21
21
22
22
23
23
24
24
24
24
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
29
29
30
30
31
32
33
34
35
37
38
38
38
38
38
38
40
40
40
40
41
41
41
41
41
41
41
42
42
42
42
42
42
43
44
46
49
50
51
62
62
63
63
75
75
75
75
76
77
78
79
83
84
84
99
100
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | ПТ4-8600085 | Труба | 2; | - | |
| 2 | ПТ4-8600080 | Труба | 3; | - | |
| 3 | ПТ4-8600090 | Труба | 1; | - | |
| 4 | 6428-2800110-10 | Балка поперечная | 1; | - | |
| 5 | 5320123534 | Клапан распределительный | 1; | - | |
| 6 | 4563000038 | Кран шаровой трехходовой | 2; | - | |
| 7 | 4591191031 | Регулятор производительности | 2; | - | |
| 8 | ПТ4-8600028 | Цилиндр 2.-x ходовом | 1; | - | |
| 9 | 4599160016 | БРС | 4; | - | |
| 10 | 2332910407 | БРС | 3; | - | |
| 11 | 4599160018 | БРС | 4; | - | |
| 12 | 4599188001 | Кольцо с манжетой | 18; | - | |
| 13 | 4599188002 | Кольцо с манжетой | 8; | - | |
| 14 | 4599188005 | Кольцо с манжетой | 7; | - | |
| 15 | 4599188004 | Кольцо с манжетой | 3; | - | |
| 16 | 2332910386 | Шайба с манжетой | 11; | - | |
| 17 | 2332910240 | Штуцер | 5; | - | |
| 18 | 2332910237 | Штуцер проходной с гайкой | 5; | - | |
| 19 | 5511860842 | РВД с фитингами | 2; | - | |
| 20 | ПТ4-8600120-30 | Труба с коллектором | 1; | - | |
| 21 | 3449612541 | РВД | 3; | - | |
| 22 | 5511860834 | РВД | 2; | - | |
| 23 | 5511860833 | РВД | 2; | - | |
| 24 | 2332911325 | Штуцер | 8; | - | |
| 25 | 2332910125 | Переходник | 1; | - | |
| 26 | 2332912101 | Переходник | 2; | - | |
| 27 | 2332910126 | Кран | 2; | - | |
| 28 | 2332910128 | Переходник | 4; | - | |
| 29 | 2332910130 | Хомут | 4; | - | |
| 30 | 2332910131 | Рукав | 1; | - | |
| 31 | 2332910178 | Переходник | 1; | - | |
| 32 | 5511860832 | РВД | 2; | - | |
| 33 | 2332910123 | Переходник | 1; | - | |
| 34 | 2332911295 | Насос | 1; | - | |
| 35 | 2332911296 | Насос | 1; | - | |
| 37 | 2332912001 | Переходник зубчатый | 1; | - | |
| 38 | 2332910241 | Штуцер проходной с гайкой | 6; | - | |
| 39 | 1286020110 | Шайба | 4; | - | |
| 40 | 2332910243 | Штуцер | 4; | - | |
| 41 | 2332910390 | Штуцер | 7; | - | |
| 42 | 2332910242 | Штуцер | 5; | - | |
| 43 | 4512935080 | Клапан | 1; | - | |
| 44 | 2332910299 | Штуцер | 1; | - | |
| 45 | 3781012012 | Фильтр масляный обратный | 1; | - | |
| 46 | 2332912022 | Штуцер проходной с гайкой | 1; | - | |
| 49 | 2332911275 | Переходник | 1; | - | |
| 50 | 5511860935 | РВД | 1; | - | |
| 51 | 2332912100 | Переходник | 1; | - | |
| 62 | 5511860937 | РВД | 2; | - | |
| 63 | 5511860900 | РВД | 2; | - | |
| 75 | 5511860826 | РВД | 5; | - | |
| 76 | 5511860934 | РВД | 1; | - | |
| 77 | 5511860953 | РВД | 1; | - | |
| 78 | 3449612598 | РВД | 1; | - | |
| 79 | 5511860922 | РВД | 1; | - | |
| 83 | 5511860812 | РВД | 1; | - | |
| 84 | 5511860820 | РВД | 2; | - | |
| 99 | 5511860919 | РВД | 1; | - | |
| 100 | 5511860905 | РВД | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
