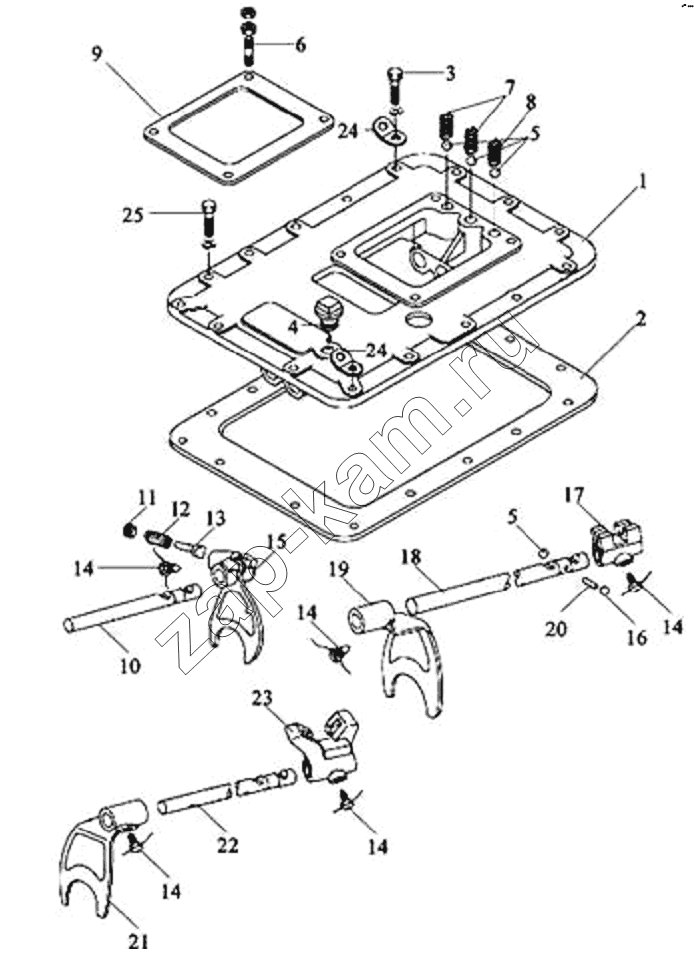

Механизм переключения передач
/ Тонар-6428
А-С02002
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| А-С02002 | А-С02002 | Механизм переключения передач | 1; | |
| 1 | F99980 | Верхняя крышка | 1; | |
| 2 | 14918 | Прокладка | 1; | |
| 3 | GB21-76 | Болт | 2; | |
| 4 | Гайка | Гайка | 1; | |
| 5 | Шарик фиксатора | Шарик фиксатора | 3; | |
| 6 | 11066 | Шпилька | 2; | |
| 7 | F96085 | Пружина | 4; | |
| 8 | F96084 | Пружина | 2; | |
| 9 | 1642 | Прокладка | 1; | |
| 10 | 16132 | Шток вилки | 1; | |
| 11 | 8968 | Гайка | 1; | |
| 12 | 8774 | Пружина | 1; | |
| 13 | F99671 | Болт | 1; | |
| 14 | 3220 | Винт | 5; | |
| 15 | F99664 | Вилка пониженной передачи заднего хода | 1; | |
| 16 | Шарик | Шарик | 2; | |
| 17 | F99588 | Блок 1/2 и 5/6 передачи | 1; | |
| 18 | 16133 | Шток вилки 1/2 и 5/6 передачи | 1; | |
| 19 | 16135 | Механизм 1/2, 5/6 передач в сборе | 1; | |
| 20 | 1634 | Фиксатор | 1; | |
| 21 | 16136 | Механизм 3/4, 7/8 передач в сборе | 1; | |
| 22 | 18643 | Шток вилки 3/4 и 7/8 передачи | 1; | |
| 23 | F99589 | Рычаг переключения передач 3/4 и 7/8 | 1; | |
| 24 | 20815 | Кронштейн | 2; | |
| 25 | Гайка | Гайка | 14; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
