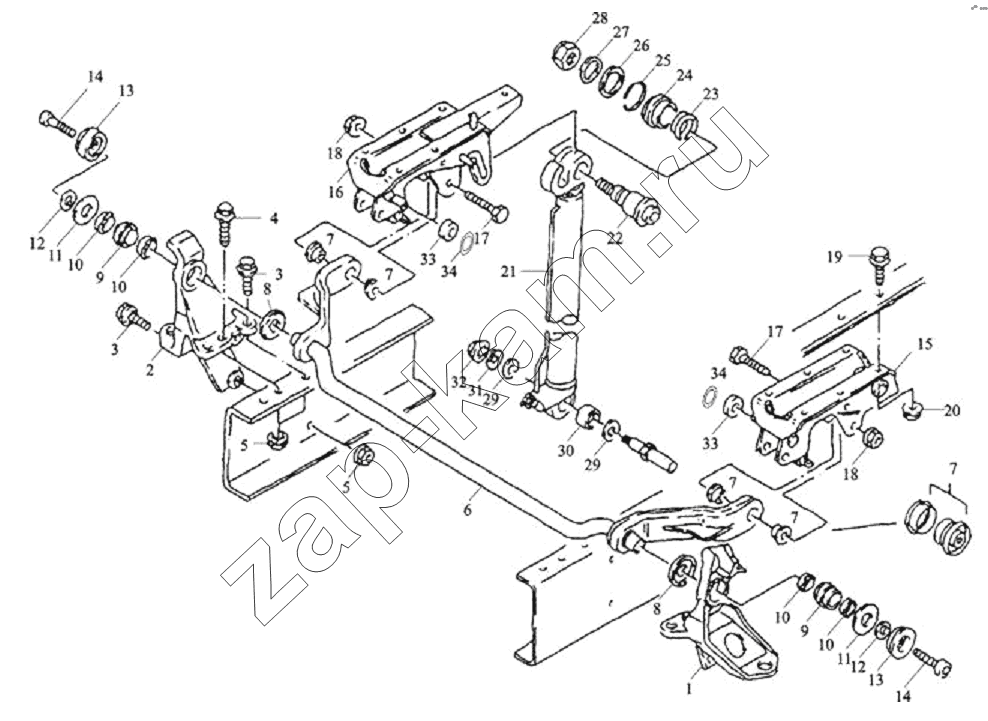

Механизм подъёма кабины
/ Тонар-6428
1
2
3
3
4
5
5
6
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 81.41720.6061 | Левый кронштейн передней подвески | 1; | |
| 2 | 81.41720.6060 | Правый кронштейн передней подвески | 1; | |
| 3 | 06.02813.4913 | Болт | 6; | |
| 4 | 06.02813.4915 | Болт | 4; | |
| 5 | 06.11251.2005 | Гайка | 10; | |
| 6 | 81.96210.0437 | Тяга | 1; | |
| 7 | 81.90713.0909 | Пробка | 2; | |
| 8 | 06.36950.0510 | Шайба | 2; | |
| 9 | 81.95503.0129 | Подшипник | 2; | |
| 10 | 81.96101.0638 | Шайба | 4; | |
| 11 | 06.15013.0415 | Шайба | 2; | |
| 12 | 81.96210.0407 | Шайба | 2; | |
| 13 | 06.02099.0211 | Шайба уплотнительная | 2; | |
| 14 | 81.41720.5341 | Болт | 2; | |
| 15 | 81.41720.5340 | Кронштейн левый в сборе | 1; | |
| 16 | 06.01499.0150 | Кронштейн правый в сборе | 1; | |
| 17 | 06.11241.0117 | Болт | 2; | |
| 18 | 06.01739.0054 | Гайка | 2; | |
| 19 | GB21-76 | Болт | 11; | |
| 20 | 06.11222.6507 | Гайка | 14; | |
| 21 | 81.41723.6099 | Цилиндр гидравлический | 1; | |
| 22 | 81.91020.0734 | Болт | 1; | |
| 23 | 81.97602.0764 | Пружина | 1; | |
| 24 | 81.41723.0064 | Шайба | 1; | |
| 25 | 81.90820.0500 | Шайба фиксатор | 1; | |
| 26 | 81.90713.0697 | Шайба | 1; | |
| 27 | 81.90713.696 | Шайба | 1; | |
| 28 | 06.11241.0117 | Болт | 1; | |
| 29 | 81.90712.0983 | Шайба | 2; | |
| 30 | 81.96502.0867 | Шайба уплотнительная | 2; | |
| 31 | 81.90713.0695 | Шайба | 1; | |
| 32 | 06.11241.0321 | Гайка | 1; | |
| 33 | 81.95801.0114 | Шайба | 2; | |
| 34 | 06.29010.0117 | Шайба | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
