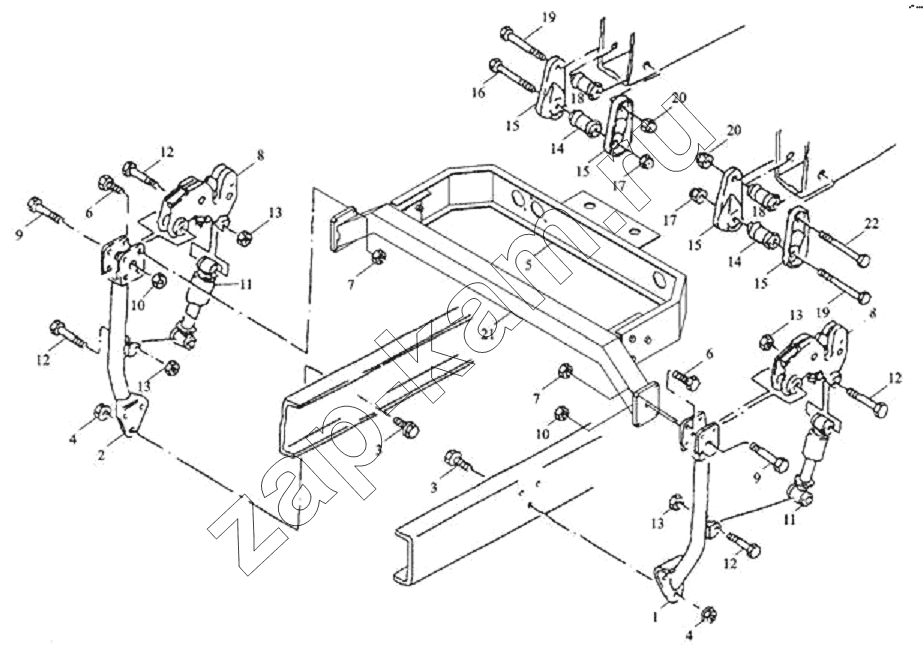

Механизм замка кабины
/ Тонар-6428
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
17
17
18
19
19
19
20
20
21
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 81417015344 | Кронштейн подвески левой задней | 1; | |
| 2 | 81417015345 | Кронштейн подвески правой задней | 1; | |
| 3 | Q150В1440 | Болт | 6; | |
| 4 | Q33414 | Гайка | 6; | |
| 5 | DZ1640440036 | Рама в сборе | 1; | |
| 6 | Q150В1225 | Болт | 2; | |
| 7 | Q33412 | Гайка | 8; | |
| 8 | 81618516020 | Замок кабины | 2; | |
| 9 | Q150В1690 | Болт | 2; | |
| 10 | Q33416 | Гайка | 2; | |
| 11 | 81417226013 | Цилиндр гидравлический | 2; | |
| 12 | Q150В1470 | Болт | 4; | |
| 13 | Q33414 | Гайка | 4; | |
| 14 | 81962100462 | Втулка | 2; | |
| 15 | 81618510008 | Крепежная пластина | 4; | |
| 16 | Q150В1470 | Болт | 2; | |
| 17 | Q33414 | Гайка | 1; | |
| 18 | 81962100364 | Втулка | 2; | |
| 19 | Q150В16110 | Болт | 2; | |
| 20 | Q33416 | Гайка | 2; | |
| 21 | DZ1643440070 | Рама U-формы в сборе | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
