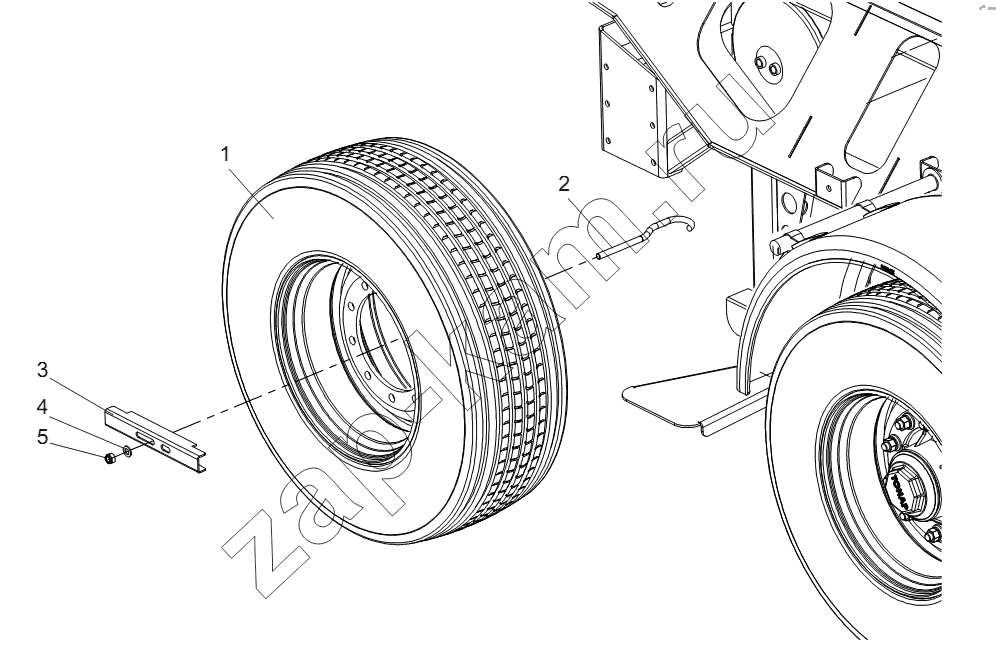

Установка запасного колеса 9523-3105010
/ Тонар-952302

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано ПТ4-30 (2013) Тонар-4525 (2013) Тонар-6428 (до 01.2013) Тонар-9523 (2010) Тонар-9523 (вариант) (до 01.2013) Тонар-9523 (вариант) (с 01.2013) Тонар-952302 (c 11.2014) Тонар-95231 (2010) Тонар-95234 (2012) Тонар-95234 (2013) Тонар-95235 (2013) Тонар-9746 (2012) Тонар-97461 (2010) Тонар-97461 (2013) Тонар-97461 (с 01.2013) Тонар-97461 (с 01.2013)

Схема > Не выбрано Общий вид полуприцепа модели 952302-0000010 Ось с рессорами 9523-2415011-10 Ось с тормозами 9523-2410016-10 Балка оси 9523-2410090-50 Механизм подъёма оси Барабан со ступицей 9042-3104010 Колодка с накладками 2200080061 Кузов 952302-4000030 Борт задний 952302-5600000 Тент полуприцепа 952302-6000020 Рама с кронштейнами 952302-2911010 Опора кузова Кронштейн крепления гидроцилиндра Гидроцилиндр Установка запасного колеса 9523-3105010 Колесо в сборе 9746-3107010 Установка крыльев 952302-3102000 Крыло заднее 9523-3102010-10 Заднее защитное устройство Схема принципиальная Схема пневматическая с EBS конфигурации 2S/2M с подъёмной осью

1

2

3

4

5

Поз.	Артикул		Название детали	Кол-во
1	9746-3107010		Колесо в сборе	1;
2	9746-3105503		Крюк	1;
3	9746-3105524		Швеллер	1;
4	1286010016		Шайба 16	1;
5	1283000116		Гайка М16 самостопорящаяся	1;

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
