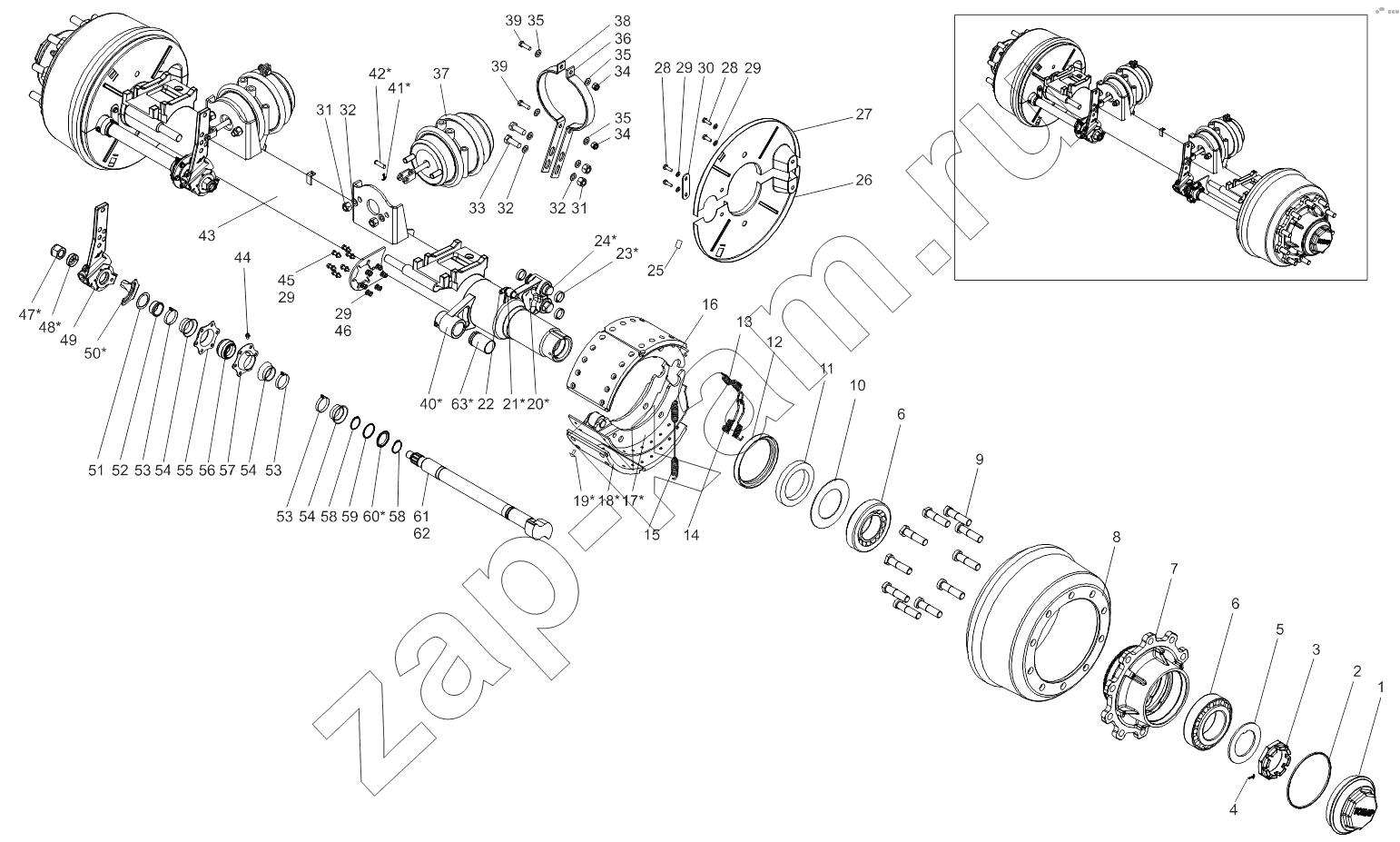

Ось с тормозами 9523-2410016-10
/ Тонар-95234

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
29
30
31
31
32
32
32
33
34
34
35
35
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
54
54
54
55
56
57
58
58
59
60
61
62
63
Поз. Артикул Название детали Кол-во
1 4600002427 Крышка ступицы 2;
2 4599184001 Кольцо уплотнительное 2;
3 4600000117 Гайка корончатая 2;
4 1287000850 Шплинт 8x50 2;
5 9042-3104077 Шайба упорная 2;
6 4591257521 Подшипник 7520А 4;
7 5301310268 Ступица 2;
8 5301310403 Барабан тормозной GRANDTECH 2;
9 1282000011 Болт колесный 9042-3104050 20;
10 9042-3104027 Шайба защитная 2;
11 4542054330 Кольцо упорное 9042-3104095 2;
12 45912557524 Манжета 2;
13 1284000144 Пружина колодок 05.397.58.03.0 2;
14 1284000146 Пружина стяжная 03.397.33.07.0 2;
15 1284000145 Пружина стяжная 03.397.33.06.0 2;
16 2200080061 Колодка с накладками 05.091.46.14.0 4;
17 А3024 Колодка тормозная 4;
18 19032 Накладка тормозная 420x180 8;
19 1285000820 Заклёпка d8x20 20;
20 2312520185 Основание суппорта 9042-3502016-20 2;
21 4542054329 Кронштейн датчика 9042-3538110 2;
22 1284000104 Датчик угловой 2;
23 2200080066 Вкладыш 03.188.02.02.0 8;
24 1284000251 Ось колодки 9042-3502132-10 4;
25 9042-3502194 Заглушка 4;
26 2521015252 Щит грязезащитный левый 2;
27 2521015253 Щит грязезащитный правый 2;
28 1282000821 Болт М8х16 ГОСТ 7805-70 8;
29 1286020108 Шайба 8 увеличенная 20;
30 9042-3104196 Пластина 2;
31 1283000116 Гайка М16 самостопорящаяся 8;
32 1286010016 Шайба 16 8;
33 1282001640 Болт М16 4;
34 1283000010 Гайка М10 4;
35 1286010010 Шайба 10 8;
36 9042-3502170-21 Хомут кронштейна тормозной камеры 2;
37 5512300064 Тормозная камера Т24/30 2;
38 9042-3502170-20 Хомут кронштейна тормозной камеры 2;
39 12820001040 Болт 4;
40 2312520099 Головка суппорта 2;
41 Шплинт3,2x25 Шплинт 2;
42 Палец Палец 2;
43 9042-2410090-50 Балка оси 1;
44 МасленкаМ8 Пресс-маслёнка с резьбой 2;
45 2640200013 Болт 12;
46 1280362908 Гайка М8 12;
47 2200080076 ГайкаМ22х1,5 03.260.14.08.0 2;
48 03.320.11.16.1 Чашка 2;
49 1284000325 Регулировочный рычаг 2;
50 Кронштейн Кронштейн регулятора зазора 2;
51 2332911007 Шайба 2;
52 9042-3502162-10 Втулка 2;
53 2200080070 Хомут 6;
54 2200080054 Чехол 6;
55 2332909002 Крышка 2;
56 4591251255 Подшипник 2;
57 2332909001 Крышка 2;
58 2200080072 Кольцо стопорное 02.5676.01.0 4;
59 2200080176 Кольцо уплотнительное 2;
60 2200080073 Кольцо 2;
61 1284000249 Кулак разжимной L=603 мм. 05.097.05.48.3 1;
62 2200080062 Кулак разжимной L=603 мм. 05.097.05.47.3 1;
63 2200080055 Втулка 2;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
