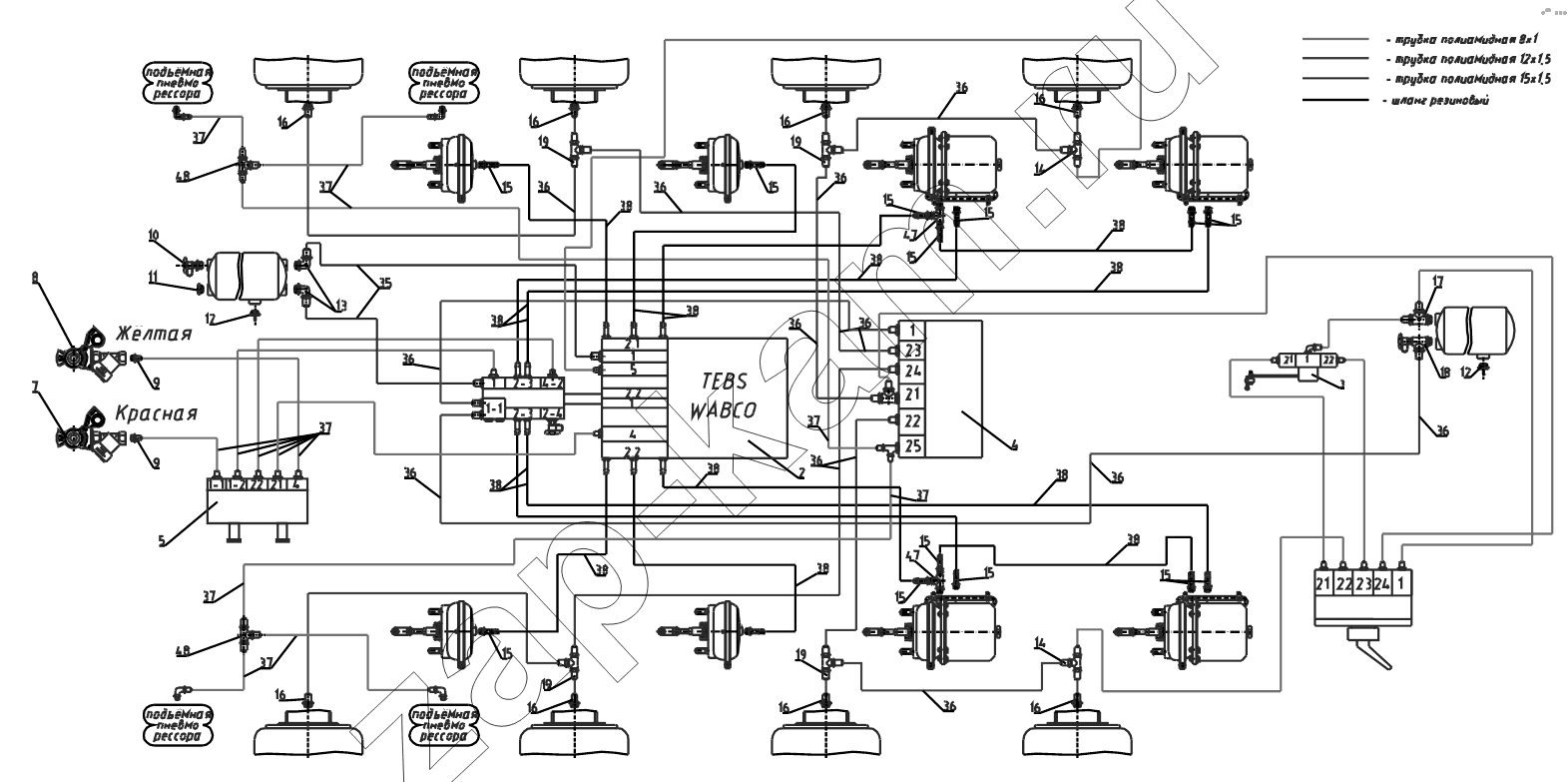

Схема пневматическая Wabco
/ Тонар-95234

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
4
5
7
8
9
9
10
11
12
12
13
14
14
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
19
19
19
19
35
36
36
36
36
36
36
36
36
36
36
36
36
37
37
37
37
37
37
37
38
38
38
38
38
38
38
38
38
38
38
38
47
47
48
48
Поз. Артикул Название детали Кол-во
2 1284000173 Блок EBS-2S/2M 480 102 063 0 Wabco 1;
3 1284000392 Кран уровня пола 464 006 102 0 1;
4 1284000272 Клапан управления подъёмной осью 463 084 100 0 1;
5 4591191117 Клапана растормаживания полуприцепа 971 002 900 0 1;
6 1284000191 Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO 1;
7 1284000108 Головка с фильтром красная 1;
8 1284000107 Головка с фильтром желтая 1;
9 1284000190 Фитинг М16х1,5 трубка 8x1 из блока EBS 2;
10 1284000152 Клапан контрольного вывода 2;
11 1284000167 Пробка М22х1,5 №26952212, SIRIT 1;
12 1284000160 Клапан слива конденсата 2;
13 1284000168 Фитинг-угольник 90 градусов 2;
14 2332900001 Тройник 9540 12-12-8 CAMOZZI 2;
15 1284000117 Фитинг ёлочка 6;
16 1284000157 Фитинг прямой 10;
17 1284000163 Фитинг-тройник 1;
18 2332900006 Тройник с контрольным выводом 1;
19 1284002256 Фитинг- тройник под трубку М12х1,5 2;
20 4598700098 Хомут ABA 15-24 C7/W1 20;
21 2312523013 Стяжка кабельная 5/011234 150;
22 1284000181 Кабель питания EBS 449 173 120 0 1;
23 1284000176 Кабель датчика АБС 449 723 030 0 2;
25 1284000180 Кабель клапана подъемной оси 449 445 050 0 1;
26 2247210011 Трубка полиамидная ф15х1,5 7;
35 2247210012 Трубка полиамидная ф12х1,5 21;
36 2247210008 Трубка полиамидная ф8х1 52;
37 1284000120 Шланг 828 876 411 6 Wabco 24;
38 2200080078 Кольцо защитное 9746-2801128 3;
47 3491522007 Лента спиральная 3;
48 3491522009 Лента спиральная 3;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
