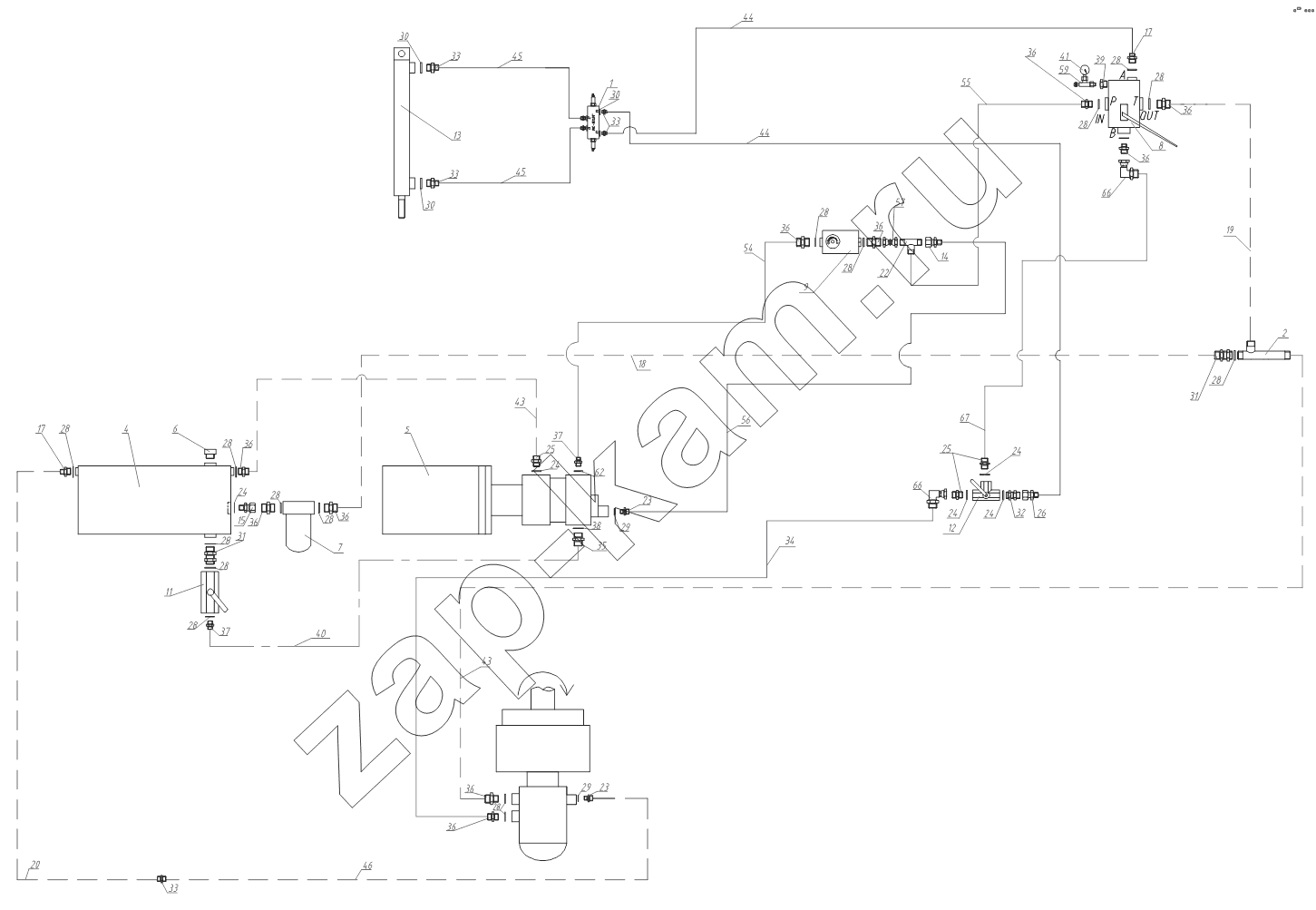

Схема гидравлическая (привод от гидростанции)
/ Тонар-95235
1
2
4
5
6
7
8
9
11
12
14
15
17
17
19
20
22
23
23
24
24
24
24
24
25
25
26
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
30
30
30
31
31
32
33
33
33
33
35
36
36
36
36
36
36
36
36
36
36
37
37
38
41
43
43
56
57
59
62
66
66
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 4512935080 | Клапан | 1; | |
| 2 | 95235-8600140 | Коллектор в сборе | 1; | |
| 4 | ПТ4-8600046-02 | Доработка гидробака | 1; | |
| 5 | 1003570226 | Гидростанция | 1; | |
| 6 | 2332911200 | Крышка бака масляного | 1; | |
| 7 | 4563000105 | Фильтр масляный | 1; | |
| 8 | 5320123534 | Клапан распределительный | 1; | |
| 9 | 4591191019 | Регулятор производительности | 1; | |
| 11 | 4563001231 | Кран шаровой блочный | 1; | |
| 12 | 4563000038 | Кран шаровой трехходовой | 1; | |
| 14 | 2332910231 | Переходник | 1; | |
| 15 | 2332911299 | Переходник | 1; | |
| 17 | 2332910299 | Штуцер | 2; | |
| 19 | 5511860826 | РВД | 1; | |
| 20 | 3449612541 | РВД | 1; | |
| 21 | 5511860922 | РВД | 1; | |
| 22 | 2332910269 | Тройник | 1; | |
| 23 | 2332911326 | Переходник | 2; | |
| 24 | 4599188001 | Кольцо с манжетой | 5; | |
| 25 | 2332910242 | Штуцер | 3; | |
| 26 | 2332912100 | Переходник | 1; | |
| 27 | 2312523013 | Стяжка кабельная 5/011234 | 30; | |
| 28 | 2332910386 | Шайба с манжетой | 16; | |
| 29 | 4599188003 | Кольцо с манжетой | 3; | |
| 30 | 4599188002 | Кольцо с манжетой | 6; | |
| 31 | 2332910236 | Штуцер проходной с гайкой | 2; | |
| 32 | 2332910241 | Штуцер проходной с гайкой | 1; | |
| 33 | 2332911325 | Штуцер | 7; | |
| 35 | 2332912101 | Переходник | 1; | |
| 36 | 2332910390 | Штуцер | 10; | |
| 37 | 2332910123 | Переходник | 2; | |
| 38 | 4599188005 | Кольцо с манжетой | 1; | |
| 41 | 0254110032 | Манометр | 1; | |
| 42 | 1282001060 | Болт | 6; | |
| 43 | 5511860957 | РВД | 2; | |
| 47 | 1283000106 | Гайка | 6; | |
| 48 | 1284001296 | Табличка | 1; | |
| 49 | 0254110504 | Масло для редукторов | 1; | |
| 50 | 0254110004 | Масло гидравлическое | 25; | |
| 51 | 1284001297 | Табличка | 1; | |
| 52 | 1284000280 | Табличка информационная | 1; | |
| 53 | 1284001294 | Табличка | 1; | |
| 56 | 5511860978 | РВД | 1; | |
| 57 | 2332912121 | Переходник | 1; | |
| 58 | 1282000880 | Болт М8х80 | 2; | |
| 59 | 0254110033 | Кран для манометра | 1; | |
| 62 | 4599188004 | Кольцо с манжетой | 1; | |
| 63 | 1280362908 | Гайка М8 | 2; | |
| 64 | 3491522009 | Лента спиральная | 5; | |
| 65 | 1284001298 | Табличка | 1; | |
| 66 | 4524140235 | Адаптер | 2; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
