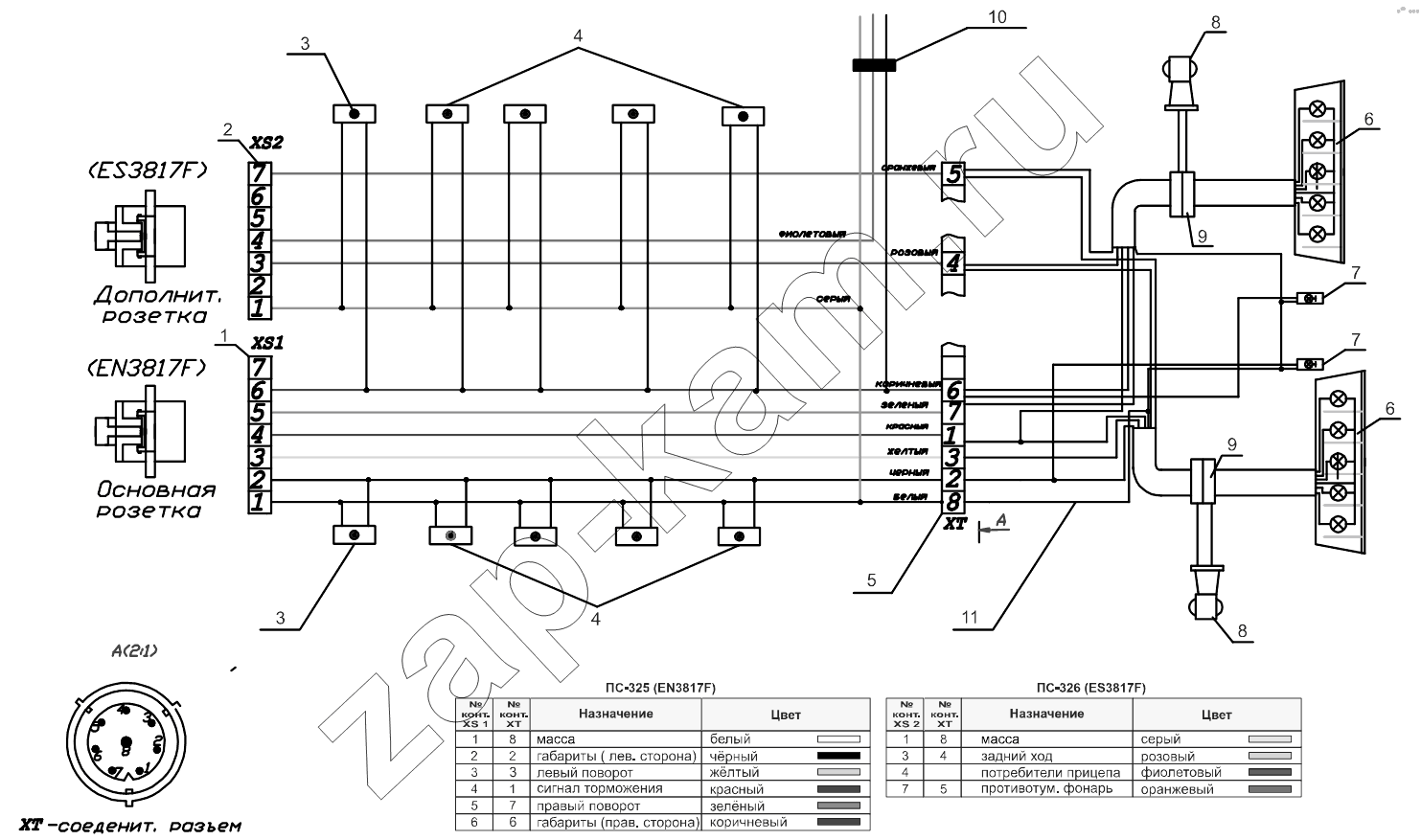

Схема принципиальная
/ Тонар-95235
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
11
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 3421313003 | Розетка ПС-325 EN3817F | ; | |
| 2 | 3421313018 | Розетка ПС-326 EN3817F | ; | |
| 3 | 4573640533 | Передний габаритный фонарь ГФ1-15 | ; | |
| 4 | 4573640532 | Боковой габаритный фонарь ГФ1-25 | ; | |
| 5 | Разъём | Разъём соединительный | ; | |
| 6 | 4573317601 | Фонарь задний | ; | |
| 7 | 4573640999 | Фонарь освещения номерного знака | ; | |
| 8 | 4573641000 | Указатель габаритов | ; | |
| 9 | 1282000824 | Колодка семиконтактная | ; | |
| 10 | Отвод | Отвод проводов | ; | |
| 11 | 4524141120 | Жгут сигнализации | ; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
