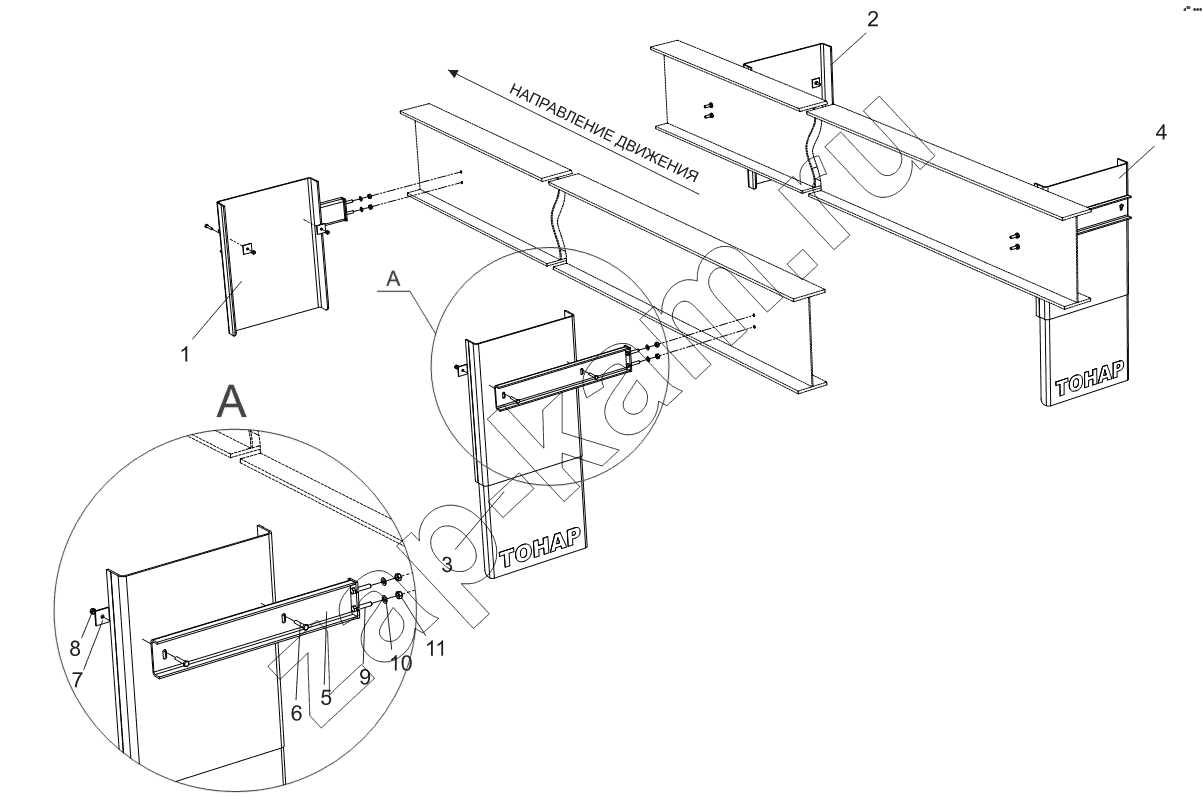

Установка крыльев на модели 97461,97461Н,974611
/ Тонар-97461
1
2
3
4
5
6
7
8
9
10
11
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 97461-3102020-90 | Крыло переднее | 1; | |
| 2 | 97461-3102020-91 | Крыло переднее | 1; | |
| 3 | 97461-3102030-90 | Крыло заднее | 1; | |
| 4 | 97461-3102030-91 | Крыло заднее | 2; | |
| 5 | 97461-3102040-90 | Кронштейн в сборе | 4; | |
| 6 | 1282001845 | Болт М8х45 | 8; | |
| 7 | 83101А-0000061-90 | Шайба | 8; | |
| 8 | 1280362908 | Гайка М8 | 8; | |
| 9 | 1282001050 | Болт М12x80 | 8; | |
| 10 | 1286010010 | Шайба 10 | 8; | |
| 11 | 1283000110 | Гайка М10 самостопорящаяся | 8; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
