Боковое защитное устройство модели 97461Д
/ Тонар-9746

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

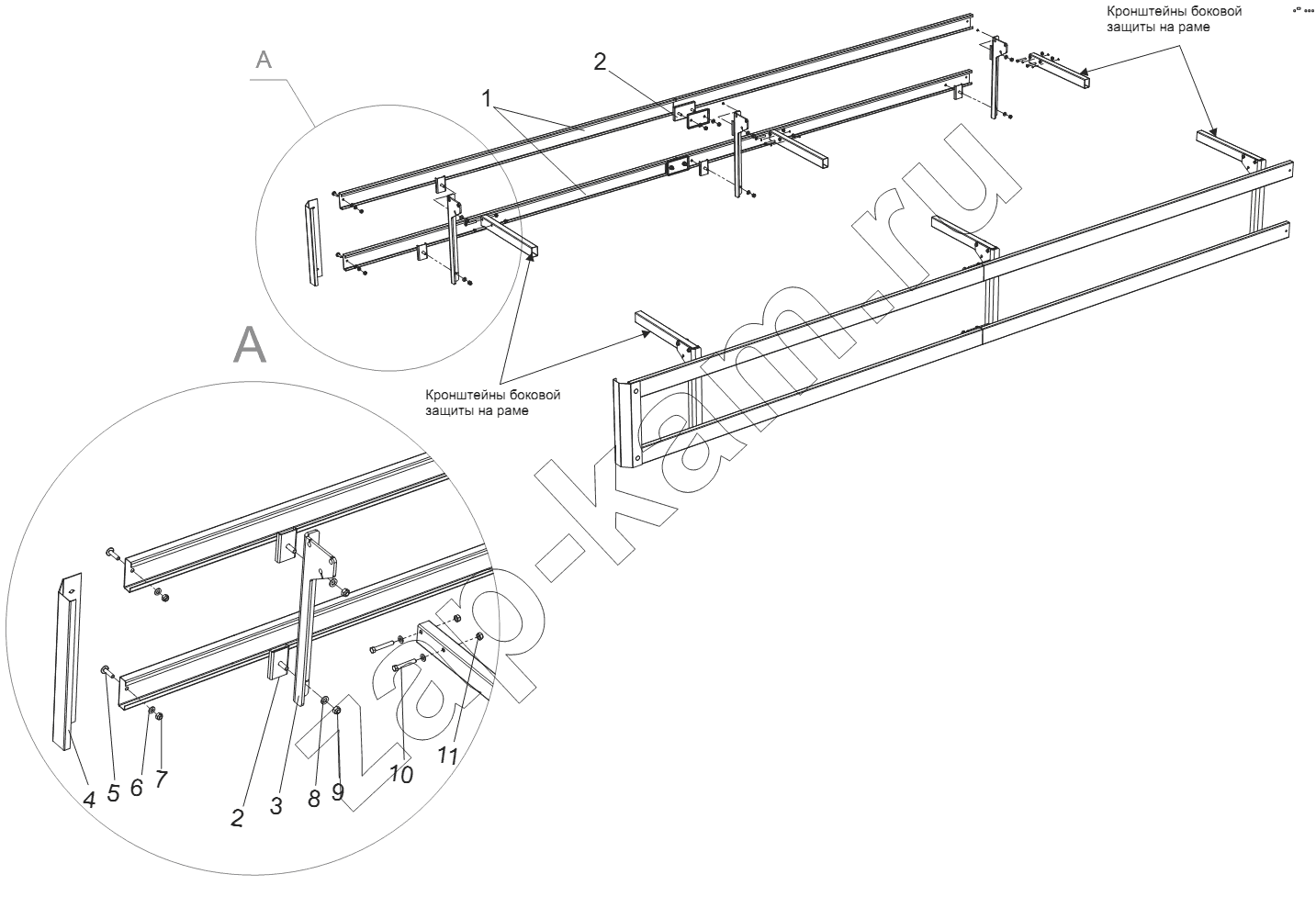

Схема/чертеж: Боковое защитное устройство модели 97461Д / Тонар-9746
1
2
2
3
3
4
5
6
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
1 97461Д-2820150 Балка продольная 4; -
2 9746-2820040 Прижим 8; -
3 9746-2820125 Кронштейн 3; -
3 9746-2820125-01 Кронштейн 3; -
4 9746-2820005 Законцовка 2; -
5 1282000000 Болт мебельный М10х40 4; -
6 1286010010 Шайба 10 32; -
7 1283000010 Гайка М10 4; -
8 1286010012 Шайба 12 12; -
9 1283000112 Гайка М12 самостопорящаяся 8; -
10 1282001065 Болт М10х65 12; -
11 1283000110 Гайка М10 самостопорящаяся 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
