Боковое защитное устройстводля модели 97462-0000010
/ Тонар-9746

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

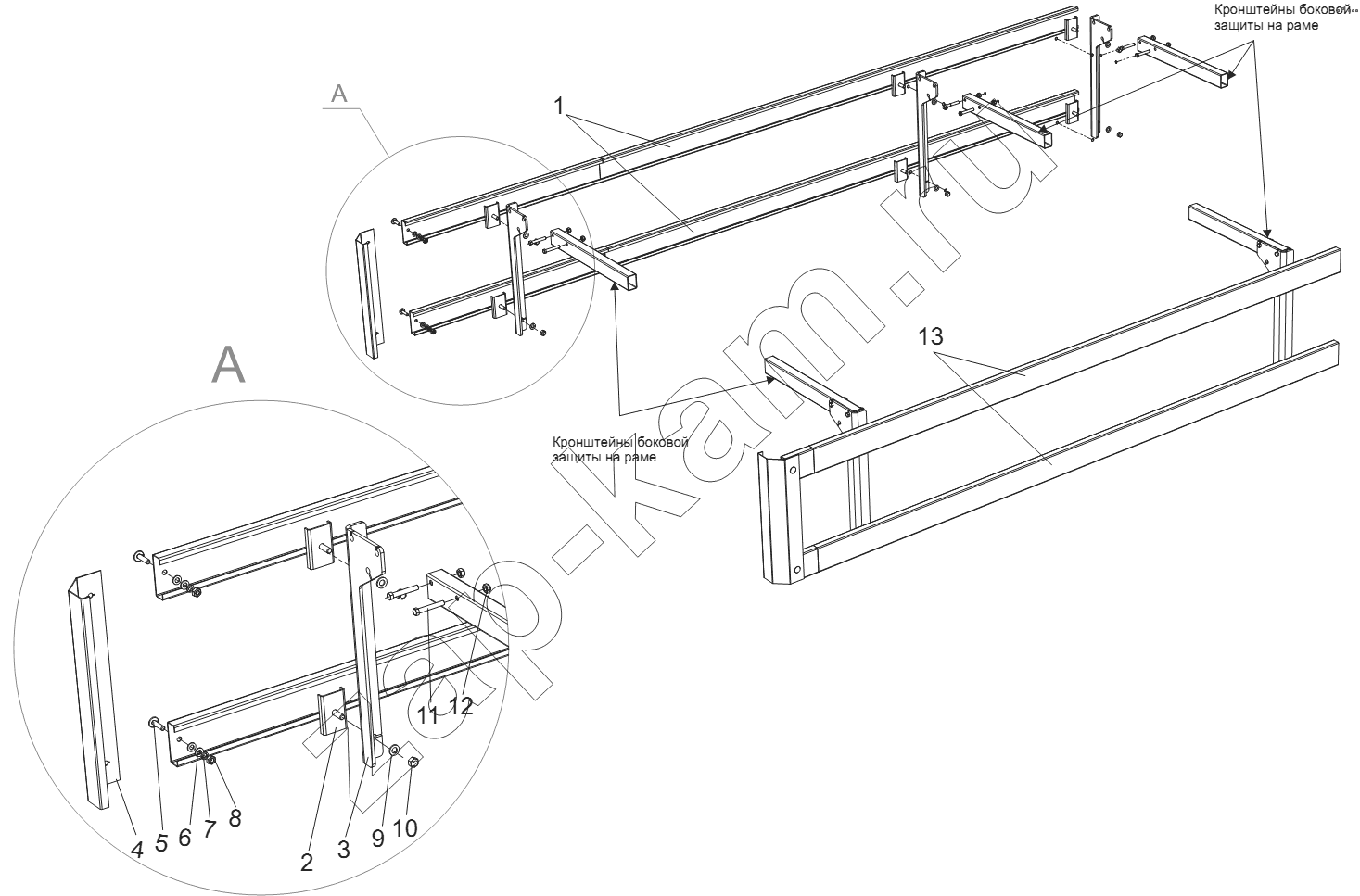

Схема/чертеж: Боковое защитное устройстводля модели 97462-0000010 / Тонар-9746
1
2
3
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 97462-2820150 Балка продольная 2; -
2 9746-2820040 Прижим 10; -
3 9746-2820125 Кронштейн 3; -
3 9746-2820125-01 Кронштейн 2; -
4 9746-2820005 Законцовка 2; -
5 1282000000 Болт мебельный М10х40 4; -
6 1286010010 Шайба 10 28; -
7 1286020010 Шайба 10Т ГОСТ 6402-70 4; -
8 1283000010 Гайка М10 4; -
9 1286010012 Шайба 12 10; -
10 1283000112 Гайка М12 самостопорящаяся 10; -
11 1282001065 Болт М10х65 10; -
12 1283000110 Гайка М10 самостопорящаяся 10; -
13 97462-2820160 Балка продольная 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
