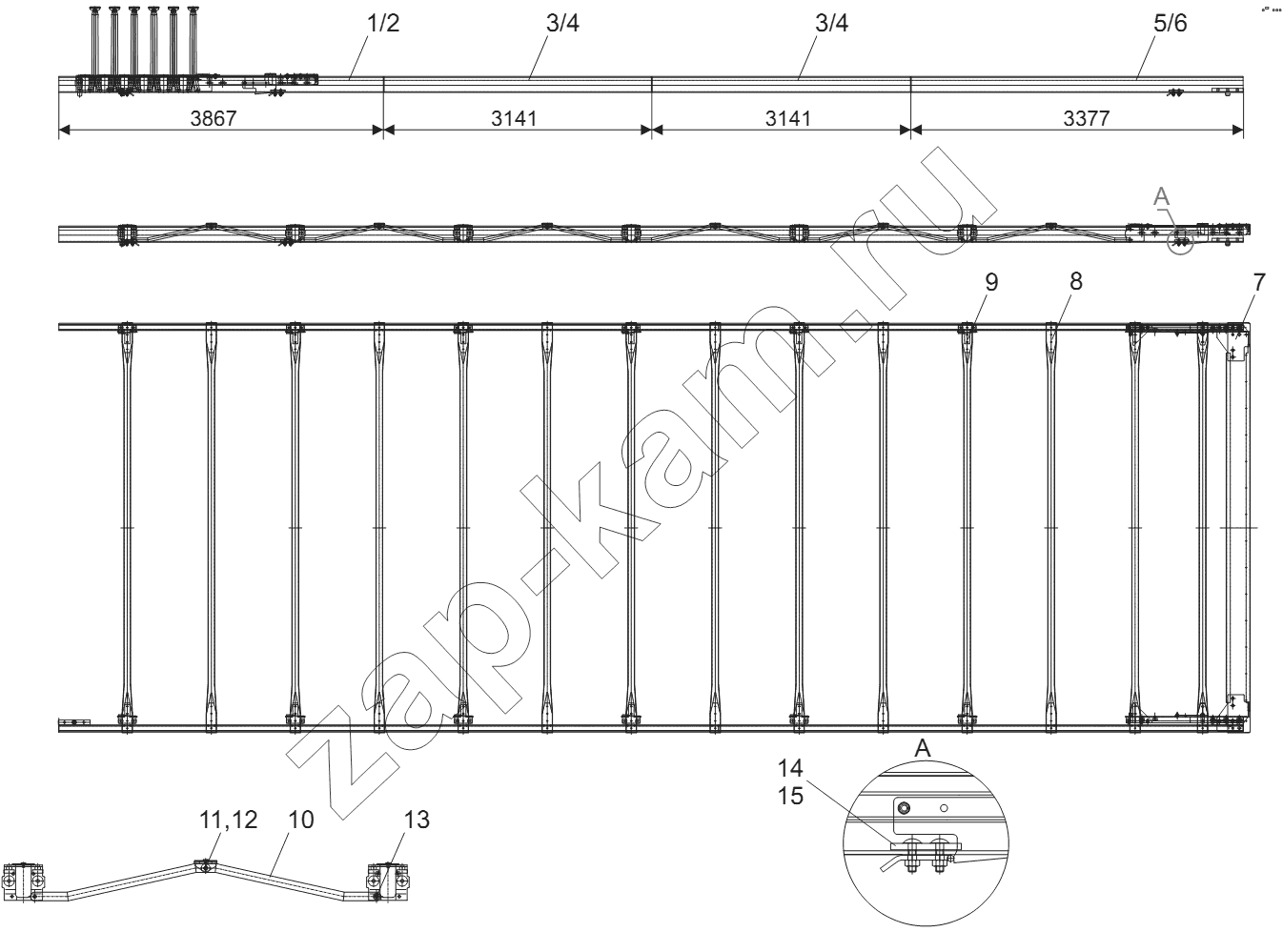

Комплект сдвижной крыши TSE, 13,6м
/ Тонар-9746
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1 | 203-51.210 | Передний продольный профиль левый 3867мм | 1; | |
| 2 | 203-51.220 | Передний продольный профиль правый 3867мм | 1; | |
| 3 | 203-51.430 | Средний продольный профиль левый 3141мм | 2; | |
| 4 | 203-51.440 | Средний продольный профиль правый 3141мм | 2; | |
| 5 | 203-51.460 | Задний продольный профиль правый 3377 мм | 1; | |
| 6 | 203-51.470 | Задний продольный профиль левый 3377мм | 1; | |
| 7 | 307-51.500 | Задняя каретка | 1; | |
| 8 | 300-51.210 | Поперечина без роликов | 12; | |
| 9 | 300-51.110 | Поперечина с роликами | 12; | |
| 10 | 300-51.015 | Рычаг | 48; | |
| 11 | 300-51.020 | Стопорный палец | 24; | |
| 12 | 300-51.021 | Стопор | 24; | |
| 13 | 000-06.052 | Гайка М8 | 48; | |
| 14 | 300-51.690 | Фиксатор правый | 1; | |
| 15 | 300-51.680 | Фиксатор левый | 1; | |
| 16 | 300-51.102 | Профиль L-2675мм. | 1; | |
| 17 | 306-52.130 | Пластина с роликами | 6; | |
| 18 | 321-51.100 | Штанга | 1; | |
| 19 | 305-51.511 | Штапик | 1; |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
