Передний щит 97461-5304000
/ Тонар-9746

Тип техники Не выбрано Грузовые Двигатели

Марка Не выбрано DAF DongFeng FAW Foton HOWO IVECO JAC Motors MAN Shaanxi SITRAK Volvo Автокомпонент Плюс ЗИЛ КАЗ КамАЗ Мадара НефАЗ СЗАП Тонар УралАЗ

Модель Не выбрано ПТ4-30 (2013) Тонар-4525 (2013) Тонар-6428 (до 01.2013) Тонар-9523 (2010) Тонар-9523 (вариант) (до 01.2013) Тонар-9523 (вариант) (с 01.2013) Тонар-952302 (c 11.2014) Тонар-95231 (2010) Тонар-95234 (2012) Тонар-95234 (2013) Тонар-95235 (2013) Тонар-9746 (2012) Тонар-97461 (2010) Тонар-97461 (2013) Тонар-97461 (с 01.2013) Тонар-97461 (с 01.2013)

Схема > Не выбрано Общий вид полуприцепа модели 97461-000040-20 Ось с рессорами 9746-2410009 Ось с тормозами 9042-2410011 Балка оси 9042-2410050-10 Механизм подъема оси Барабан со ступицей в сборе Колодка с накладками Схема каркаса тента для 97461-0000040-20, L=13,6м. Борт 97461-5400500 Комплект сдвижной крыши TSE, 13,6м Установка проёма с дверями 97461-6300100-91 Дверь левая 97461-6301300-11 Дверь правая 97461-6301300-10 Передний щит 97461-5302710 Установка запасного колеса 9746-3105500 Колесо в сборе 9746-3107010 Боковое защитное устройство моделей 97461, 9746 Установка крыльев на модели 97461, 97461Н, 974611 Общий вид полуприцепа модели 97461Д-000040-20 Схема каркаса тента для 97461Д-0000040-20, L=16,3m Борт 97461Д-5400500 Комплект сдвижной крыши TSE, 16,3m Боковое защитное устройство модели 97461Д Общий вид полуприцепа модели 97461-0000020-60 Каркас модели 97461-0000020-60 Передний щит 97461-5304000 Борт 97461-5400160-10 Борт задний 97461-5400190 Стойка 97461-6003280 Общий вид полуприцепа модели 97461Д-0000070 Каркас модели 97461Д-0000070 Общий вид полуприцепа модели 97461К-0000020 Каркас модели 97461К-0000020 Борт 97461К-5400160 Боковое защитное устройство модели 97461К Общий вид полуприцепа модели 97462-0000010 Ось с рессорами 974623-2410009-10 Установка деталей стопоров контейнера на модель 97462-0000010 Установка запасного колеса 97462-3105500 Колесо в сборе 97462-3107010 Боковое защитное устройстводля модели 97462-0000010 Установка крыльев 9523-3102000 Крыло переднее 9523-3102010 Крыло заднее 9523-3102010-10 Общий вид полуприцепа модели 974623-0000020 Установка деталей стопоров контейнера на модель 974623-0000020, вид А Установка деталей стопоров контейнера на модель 974623-0000020, вид Б Установка деталей стопоров контейнера на модель 974623-0000020, вид В Боковое защитное устройство модели 974623 Общий вид полуприцепа модели 974625-0000010 Установка деталей стопоров контейнера на модель 974625-0000010 Боковое защитное устройство модели 974625 Установка крыльев 974625-3101000

1

2

3

4

5

6

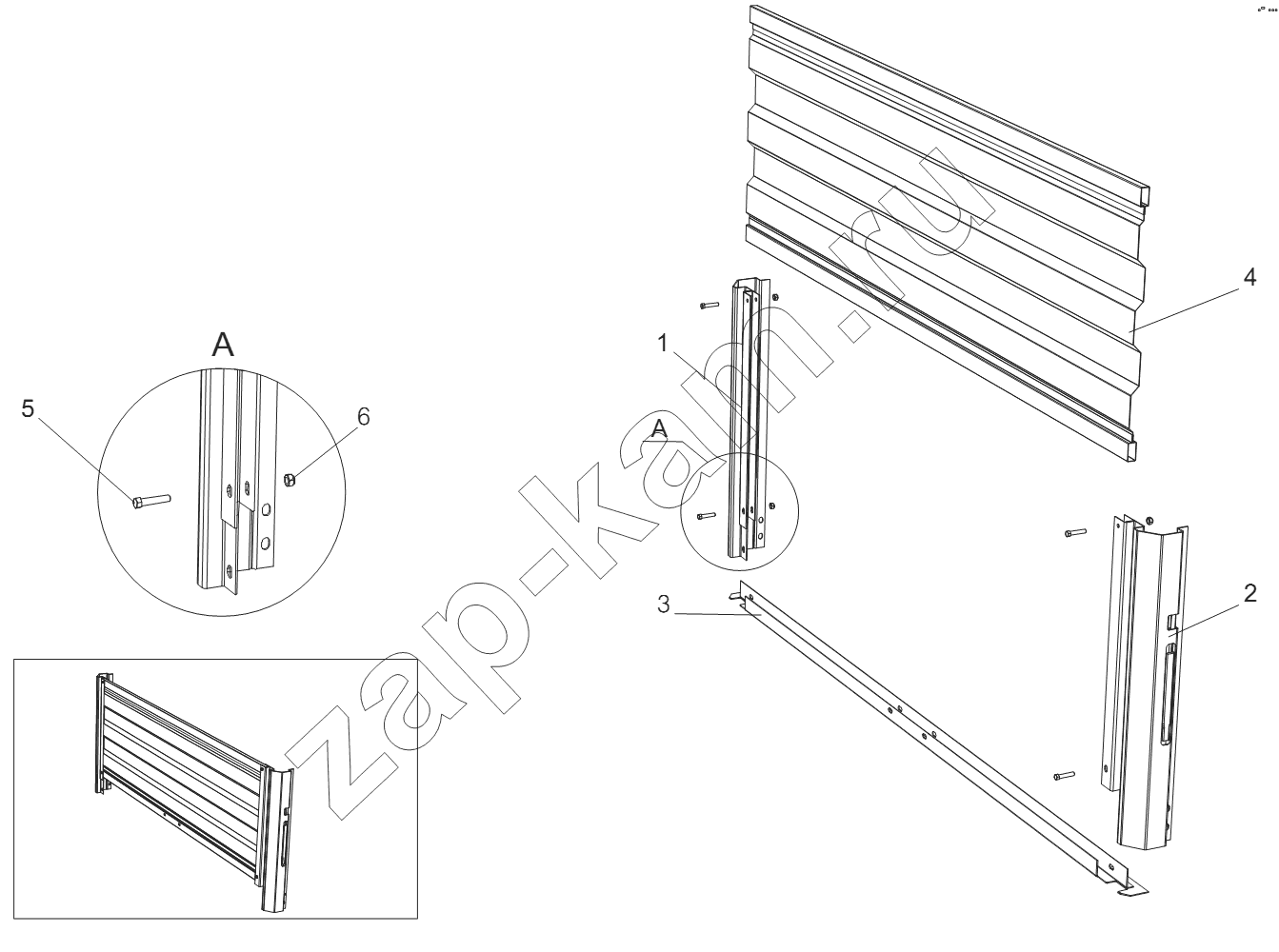

Поз.	Артикул		Название детали	Кол-во
1	97461-5303020		Стойка с замком	1;
2	97461-5303020-01		Стойка с замком	1;
3	97461-5301180-10		Уголок в сборе	1;
4	97461-5400160-30		Панель передняя	1;
5	1282001050		Болт М12x80	4;
6	1283000110		Гайка М10 самостопорящаяся	4;

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
