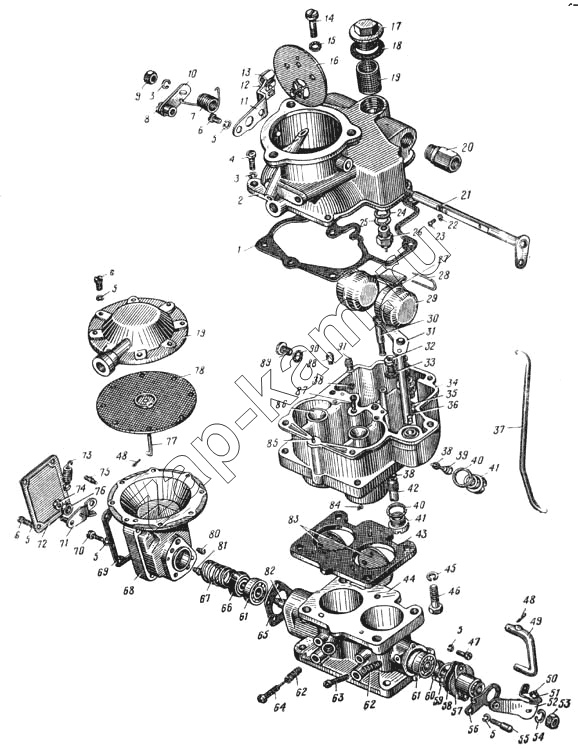

Карбюратор К89А (Рис. 25)
/ УралАЗ УРАЛ-375
1
2
3
3
4
5
5
5
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
38
39
40
40
41
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 121-1107859 | 121-1107859 | Винт крепления крышки | 1 | 1 | 1 | 1 | 1 | - | |
| 375-1107500-В | 375-1107500-В | Камера смесительная в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 130-1107524 | 130-1107524 | Корпус диафрагменного механизма ограничителя оборотов коленчатого вала двигателя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-1107400-В | 375-1107400-В | Корпус поплавковой камеры в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 130-1107540-В | 130-1107540-В | Привод дроссельных заслонок в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 1 | 130-1107085 | Прокладка верхнего корпуса | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 130-1107322-Б | Корпус верхний | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 252154-П2 | Шайба 6 пружинная | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 222525-П8 | Винт М6х16 крепления верхнего корпуса | 6 | 6 | 6 | 6 | 6 | - | |
| 5 | 252153-П2 | Шайба 5 пружинная | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 252153-П2 | Шайба 5 пружинная | 3 | 3 | 3 | 3 | 3 | - | |
| 6 | 222498-П8 | Винт М5х12 | 1 | 1 | 1 | 1 | 1 | - | |
| 6 | 222498-П8 | Винт М5х12 | 4 | 4 | 4 | 4 | 4 | - | |
| 7 | 121-1107260 | Пружина валика | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 301052-П8 | Болт М4х8 рычага | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | 250508-П8 | Гайка М6-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 130-1107250 | Рычаг воздушной заслонки в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 121-1107270 | Кронштейн троса воздушной заслонки | 1 | 1 | 1 | 1 | 1 | - | |
| 12 | 121-1107275 | Болт зажима троса | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 121-1107274 | Зажим троса | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 121-1107447 | Винт канала игольчатого клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 11-1046 | Прокладка винта | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 130-1107230-В | Заслонка воздушная с клапаном в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | К80-1107342 | Пробка фильтра подачи горючего | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | К80-1107343 | Прокладка пробки | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | К80-1107341-Б | Сетка фильтра подачи горючего | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 300304-П8 | Штуцер | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 130-1107240-В | Валик воздушной заслонки в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 252132-П27 | Шайба пружинная 4 | 2 | 2 | 2 | 2 | 2 | - | |
| 23 | 220050-П8 | Винт М4х8 крепления заслонки к валику | 2 | 2 | 2 | 2 | 2 | - | |
| 24 | 120Д-1107247 | Прокладка клапана | - | ||||||
| 25 | 110-1106021 | Прокладка клапана | - | ||||||
| 26 | 375-1107330 | Клапан подачи горючего в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 121-1107605 | Пружина | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 121-1107627 | Ось рычажка поплавка | 1 | 1 | 1 | 1 | 1 | - | |
| 29 | 121-1107600-А | Поплавок с рычажком в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | 130-1107208-Б | Толкатель механического экономайзера | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | 130-1107120-Б | Поршень насоса ускорения с манжетой, штоком, пружиной и приводом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 375-1107444-Б | Жиклер главный | 2 | 2 | 2 | 2 | 2 | - | |
| 33 | К80-1107447-А | Прокладка главного жиклера | 2 | 2 | 2 | 2 | 2 | - | |
| 34 | 375-1107422-В | Корпус поплавковой камеры | 1 | 1 | 1 | 1 | 1 | - | |
| 35 | 121-1107441 | Кольцо клапана запорное | 1 | 1 | 1 | 1 | 1 | - | |
| 36 | 121-1107428 | Клапан насоса ускорения шариковый впускной | 1 | 1 | 1 | 1 | 1 | - | |
| 37 | 130-1107554 | Тяга рычага связи | 1 | 1 | 1 | 1 | 1 | - | |
| 38 | 110-1107073 | Прокладка жиклера | 2 | 2 | 2 | 2 | 2 | - | |
| 38 | 110-1107073 | Прокладка жиклера | 2 | 2 | 2 | 2 | 2 | - | |
| 38 | 110-1107073 | Прокладка жиклера | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 130-1107442-Б | Жиклер полной мощности | 2 | 2 | 2 | 2 | 2 | - | |
| 40 | 130-1107184 | Прокладка пробки | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 121-1107214-А | Пробка канала жиклера полной мощности | 2 | 2 | 2 | 2 | 2 | - | |
| 41 | 121-1107214-А | Пробка канала жиклера полной мощности | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 375-1107210-А | Экономайзер механический в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 43 | 130-1107089 | Прокладка смесительной камеры | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | 375-1107507-Б | Корпус смесительной камеры | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 252155-П2 | Шайба 8 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 46 | 121-1107042 | Болт М8х25 крепления смесительной камеры | 4 | 4 | 4 | 4 | 4 | - | |
| 47 | 220077-П8 | Винт М5х10 крепления привода | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | 258000-П29 | Шплинт 1,5х10 | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | 130-1107142-В | Тяга насоса ускорения | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 402011-П29 | Винт М5х12 регулировочный | 1 | 1 | 1 | 1 | 1 | - | |
| 51 | 250464-П8 | Гайка М5 | 1 | 1 | 1 | 1 | 1 | - | |
| 52 | 130-1107541-В | Рычаг привода | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 250510-П8 | Гайка М8 | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 252155-П2 | Шайба 8 пружинная | 1 | 1 | 1 | 1 | 1 | - | |
| 55 | 130-1107578 | Винт упора рычага привода | 1 | 1 | 1 | 1 | 1 | - | |
| 56 | 130-1107553 | Рычаг связи дроссельных заслонок | 1 | 1 | 1 | 1 | 1 | - | |
| 57 | 130-1107533-Б2 | Корпус привода дроссельных заслонок | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 130-1107502 | Прокладка корпуса привода дроссельных заслонок | 1 | 1 | 1 | 1 | 1 | - | |
| 59 | 130-1107503 | Кольцо подшипника замочное | 1 | 1 | 1 | 1 | 1 | - | |
| 60 | 130-1107547-А | Валик привода | 1 | 1 | 1 | 1 | 1 | - | |
| 61 | 130-1107814-Б2 | Подшипник оси дроссельных заслонок в сборе (№ 80089 по ГОСТ) | 2 | 2 | 2 | 2 | 2 | - | |
| 62 | 130-1107436 | Пружина регулировочных игл и винта | 3 | 3 | 3 | 3 | 3 | - | |
| 63 | 301495-П29 | Болт М5 регулировочный | 1 | 1 | 1 | 1 | 1 | - | |
| 64 | 121-1107434-Б | Игла холостого хода регулировочная | 2 | 2 | 2 | 2 | 2 | - | |
| 65 | 130-1107501 | Прокладка корпуса диафрагменного механизма | 1 | 1 | 1 | 1 | 1 | - | |
| 66 | 130-1107506-Б | Манжета уплотнительная | 1 | 1 | 1 | 1 | 1 | - | |
| 67 | 130-1107508 | Пружина | 1 | 1 | 1 | 1 | 1 | - | |
| 68 | 130-1107523 | Корпус диафрагменного механизма | 1 | 1 | 1 | 1 | 1 | - | |
| 69 | 130-1107589 | Прокладка крышки ограничителя | 1 | 1 | 1 | 1 | 1 | - | |
| 70 | 222501-П8 | Винт М8х18 крепления корпуса диафрагменного механизма | 3 | 3 | 3 | 3 | 3 | - | |
| 71 | 130-1107525 | Рычаг ограничителя оборотов со штифтом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 72 | 130-1107586 | Крышка ограничителя | 1 | 1 | 1 | 1 | 1 | - | |
| 73 | 130-1107582 | Пружина ограничителя | 1 | 1 | 1 | 1 | 1 | - | |
| 74 | 250464-П8 | Гайка М5 | 1 | 1 | 1 | 1 | 1 | - | |
| 75 | 130-1107596 | Винт пружины | 1 | 1 | 1 | 1 | 1 | - | |
| 76 | 130-1107581-Б | Шайба рычага | 1 | 1 | 1 | 1 | 1 | - | |
| 77 | 130-1107515 | Диафрагма с тягой в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 78 | 130-1107519 | Диск диафрагмы | 1 | 1 | 1 | 1 | 1 | - | |
| 79 | 130-1107505 | Крышка диафрагменного механизма с направляющей втулкой в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 80 | 130-1107537 | Жиклер ограничителя вакуумный | 1 | 1 | 1 | 1 | 1 | - | |
| 81 | 130-1107538 | Жиклер ограничителя воздушный | 1 | 1 | 1 | 1 | 1 | - | |
| 82 | 375-1107509-Б | Ось дроссельной заслонки с рычагом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 83 | 375-1107531-Б | Заслонка дроссельная | 2 | 2 | 2 | 2 | 2 | - | |
| 84 | 222963-П29 | Винт М3х8 | 4 | 4 | 4 | 4 | 4 | - | |
| 85 | 258387-П29 | Штифт 4х8 установочный | 1 | 1 | 1 | 1 | 1 | - | |
| 86 | 121-1107044 | Диффузор малый | 2 | 2 | 2 | 2 | 2 | - | |
| 87 | 110-1107221 | Клапан насоса ускорения игольчатый нагнетательный | 1 | 1 | 1 | 1 | 1 | - | |
| 88 | 375-1107445-Б | Жиклер воздушный | 2 | 2 | 2 | 2 | 2 | - | |
| 89 | К80-1107076 | Пробка уровня горючего | 1 | 1 | 1 | 1 | 1 | - | |
| 90 | 110-1107177 | Прокладка пробки | 1 | 1 | 1 | 1 | 1 | - | |
| 91 | 375-1107409-Б | Жиклер холостого хода | 2 | 2 | 2 | 2 | 2 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
