Картер и привод сцепления (Рис. 39)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

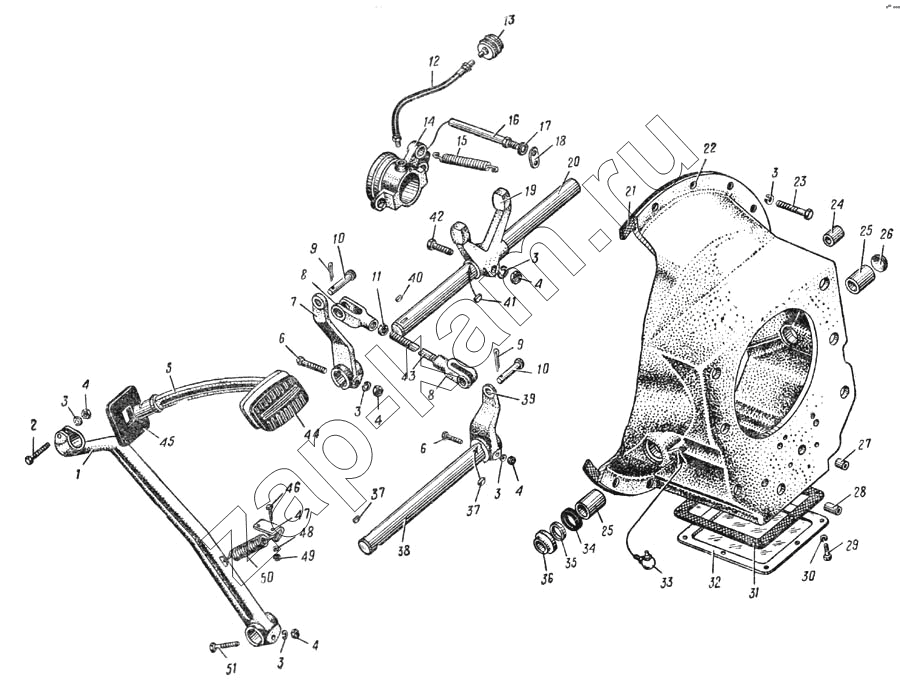

Схема/чертеж: Картер и привод сцепления (Рис. 39) / УралАЗ УРАЛ-375
1
2
3
3
3
3
3
3
4
4
4
4
4
6
6
7
8
8
9
9
10
10
11
14
21
22
23
27
28
29
30
31
32
37
37
38
39
40
43
46
47
48
49
50
51
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
1 375-1602017-Б Рычаг педали сцепления нижний 11111 -
2 200317-П29 Болт М10-6gх45 стяжной 11111 -
3 252136-П9 Шайба пружинная 10 11111 -
4 250512-П29 Гайка М10 11111 -
6 200319-П29 Болт М10-6gх50 22222 -
7 375-1602074 Рычаг вала вилки выключения сцепления 11111 -
8 375-3508045 Вилка тяги 22222 -
9 258038-П Шплинт 3х16 22222 -
10 260057-П29 Палец 10х28 22222 -
11 250515-П29 Гайка М12х1,25-6Н 11111 -
14 200-1601180-А Муфта выключения сцепления в сборе 11111 -
21 375-1601016 Прокладка картера сцепления 11111 -
22 375-1601015-Д Картер сцепления 11111 -
23 201499-П Болт М10х30 1212121212 -
27 375-1601021 Втулка масляного насоса коробки передач 11111 -
28 375-1601238 Штифт установочный картера сцепления 11111 -
29 201452-П29 Болт М8х12 66666 -
30 252135-П9 Шайба пружинная 8 66666 -
31 375-1601025-В Прокладка крышки люка 11111 -
32 375-1601023-Г Крышка люка картера сцепления 11111 -
37 338065-П Шпонка сегментная 22х6 22222 -
38 375-1602055 Вал педали сцепления 11111 -
39 375-1602060 Рычаг вала педали сцепления 11111 -
40 338065-П Шпонка сегментная 22х6 11111 -
43 375-1602062 Тяга выключения сцепления 11111 -
46 201417-П29 Болт М6-6gх14 22222 -
47 375-3504030 Кронштейн пружины педали сцепления 11111 -
48 252134-П9 Шайба пружинная 6 22222 -
49 250508-П29 Гайка М6-6Н 22222 -
50 375-3504032 Пружина оттяжная педали сцепления 11111 -
51 200320-П29 Болт М10-6gх55 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
