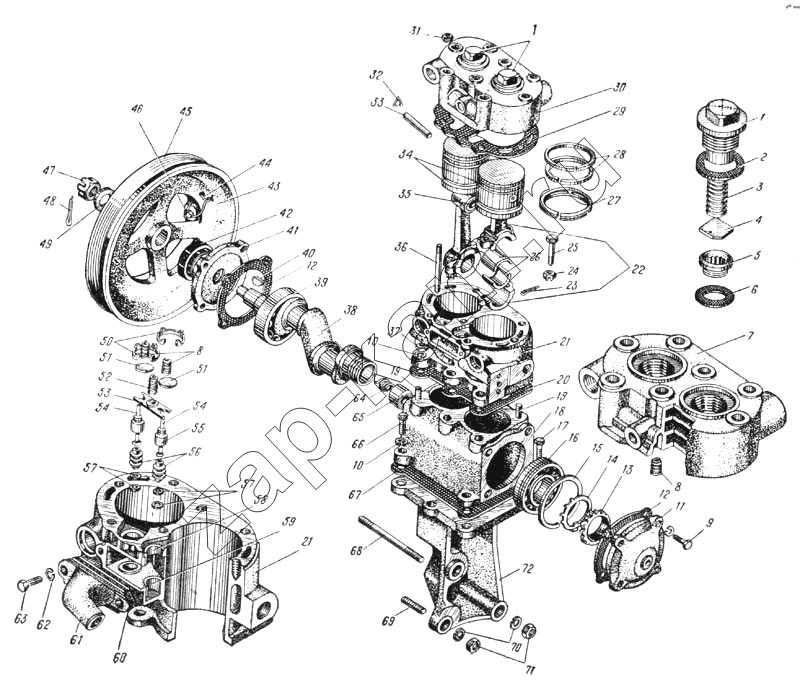

Компрессор (Рис. 98)
/ УралАЗ УРАЛ-375
1
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 130-3509092-Р1 | 130-3509092-Р1 | Вкладыш шатуна компрессора, уменьшенный на 0,3мм по диаметру (только для запасных частей) | - | ||||||
| 130-3509107 | 130-3509107 | Вал коленчатый с комплектом шатунных вкладышей (только для запасных частей) | - | ||||||
| 252135-П2 | 252135-П2 | Шайба 8 пружинная | 8 | 8 | 8 | 8 | 8 | - | |
| 130-3509160-Р2 | 130-3509160-Р2 | Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) | - | ||||||
| 130-3509160-АР2 | 130-3509160-АР2 | Поршень компрессора, увеличенный на 0,8мм (только для запасных частей) | - | ||||||
| 130-3509160-Р1 | 130-3509160-Р1 | Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) | - | ||||||
| 130-3509160-АР1 | 130-3509160-АР1 | Поршень компрессора, увеличенный на 0,4мм (только для запасных частей) | - | ||||||
| 130-3509160 | 130-3509160 | Поршень компрессора | 2 | 2 | 2 | 2 | 2 | - | |
| 130-3509150-А | 130-3509150-А | Поршень и шатун компрессора в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 130-3509169-А | 130-3509169-А | Палец поршневой компрессора со стопорами (комплект) (только для запасных частей) | - | ||||||
| 130-3509169 | 130-3509169 | Палец компрессора поршневой с заглушкой в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 130-3509355 | 130-3509355 | Направляющая пружины коромысла впускных клапанов | 2 | 2 | 2 | 2 | 2 | - | |
| 130-3509092-Р2 | 130-3509092-Р2 | Вкладыш шатуна компрессора, уменьшенный на 0,6мм по диаметру (только для запасных частей) | - | ||||||
| 130-3509057 | 130-3509057 | Крышка картера компрессора передняя с сальником в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 120-3509171 | 120-3509171 | Заглушка поршневого пальца | 4 | 4 | 4 | 4 | 4 | - | |
| 130-3509164-Р1 | 130-3509164-Р1 | Кольцо поршня компрессионное, увеличенное на 0,4мм (только для запасных частей) | - | ||||||
| 130-3509164-Р2 | 130-3509164-Р2 | Кольцо поршня компрессионное, увеличенное на 0,8мм (только для запасных частей) | - | ||||||
| 130-3509166-Р1 | 130-3509166-Р1 | Кольцо поршня маслосъемное, увеличенное на 0,4мм (только для запасных частей) | - | ||||||
| 130-3509166-Р2 | 130-3509166-Р2 | Кольцо поршня маслосъемное, увеличенное на 0,8мм (только для запасных частей) | - | ||||||
| 130-3509167 | 130-3509167 | Комплект поршневых колец компрессора (только для запасных частей) | - | ||||||
| 130-3509167-Р1 | 130-3509167-Р1 | Комплект поршневых колец компрессора, увеличенных на 0,4мм (только для запасных частей) | - | ||||||
| 130-3509167-Р2 | 130-3509167-Р2 | Комплект поршневых колец компрессора, увеличенных на 0,8мм (только для запасных частей) | - | ||||||
| 1 | 120-3509044 | Пробка нагнетательного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 2 | 120-3509045 | Прокладка пробки | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | 120-3509048 | Пружина нагнетательного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 4 | 130-3509050 | Клапан нагнетательный | 2 | 2 | 2 | 2 | 2 | - | |
| 5 | 130-3509051-А | Седло нагнетательного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 6 | 130-3509055 | Прокладка седла нагнетательного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 7 | 130-3509040 | Головка компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 130-3509328 | Пружина впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 9 | 201458-П8 | Болт М8х25 | 8 | 8 | 8 | 8 | 8 | - | |
| 10 | 252136-П2 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 11 | 130-3509090 | Крышка картера компрессора задняя | 1 | 1 | 1 | 1 | 1 | - | |
| 12 | 120-3509063 | Прокладка передней и задней крышек картера компрессора | 2 | 2 | 2 | 2 | 2 | - | |
| 13 | 120-1701061 | Гайка упорная | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 120-3509117 | Шайба упорной гайки замковая | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 120-3509116 | Кольцо заднего подшипника стопорное | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 120-3509112 | Подшипник коленчатого вала задний (№ 50207 по ГОСТ) | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 200315-П8 | Болт М10х40 крепления нижней крышки | 2 | 2 | 2 | 2 | 2 | - | |
| 18 | 130-3509018-Б | Картер компрессора со шпильками крепления блока в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 304020-П | Шпилька М10-М10х1х25 крепления блока цилиндров компрессора | 6 | 6 | 6 | 6 | 6 | - | |
| 20 | 130-3509038 | Прокладка блока цилиндров компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 130-3509028 | Блок цилиндров компрессора с седлами впускного клапана и втулками плунжера в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 130-3509180-А | Шатун компрессора с крышкой в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 23 | 258013-П | Шплинт 2х15 | 4 | 4 | 4 | 4 | 4 | - | |
| 24 | 303032-П | Гайка М8х1 болта шатуна | 4 | 4 | 4 | 4 | 4 | - | |
| 25 | 120-3509200 | Болт крышки шатуна компрессора | 4 | 4 | 4 | 4 | 4 | - | |
| 26 | 130-3509092 | Вкладыш шатуна компрессора | 4 | 4 | 4 | 4 | 4 | - | |
| 27 | 130-3509166 | Кольцо поршня маслосъемное | 2 | 2 | 2 | 2 | 2 | - | |
| 28 | 130-3509164 | Кольцо поршня компрессионное | 4 | 4 | 4 | 4 | 4 | - | |
| 29 | 130-3509043-А | Прокладка головки компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | 130-3509039 | Головка компрессора с нагнетательным клапаном в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | 250511-П8 | Гайка М8х1 | 8 | 8 | 8 | 8 | 8 | - | |
| 32 | 130-3509172 | Кольцо поршневого пальца стопорное | 4 | 4 | 4 | 4 | 4 | - | |
| 33 | 130-3509170 | Палец компрессора поршневой | 2 | 2 | 2 | 2 | 2 | - | |
| 34 | 130-3509160-А | Поршень компрессора | 2 | 2 | 2 | 2 | 2 | - | |
| 35 | 130-3509194 | Втулка верхней головки шатуна | 2 | 2 | 2 | 2 | 2 | - | |
| 36 | 308612-П8 | Шпилька М8-М8х1х165 крепления головки компрессора | 8 | 8 | 8 | 8 | 8 | - | |
| 37 | 303112-П8 | Гайка М10х1 | 6 | 6 | 6 | 6 | 6 | - | |
| 38 | 130-3509110 | Вал коленчатый | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 120-3509113 | Подшипник коленчатого вала передний (№ 207 по ГОСТ) | 1 | 1 | 1 | 1 | 1 | - | |
| 40 | 418251-П | Шпонка сегментная 5х7,5 крепления шкива | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 130-3509060 | Крышка картера компрессора передняя | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 120-3509070-А2 | Сальник в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 43 | 130-3509130 | Шкив компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | 258251-П8 | Шплинт-проволока 1,2х125 | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 130-3509135 | Муфта регулировочная | 1 | 1 | 1 | 1 | 1 | - | |
| 46 | 301350-П8 | Болт М6х20 стопорный | 1 | 1 | 1 | 1 | 1 | - | |
| 47 | 250978-П8 | Гайка М14х1,5 крепления шкива | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | 258040-П8 | Шплинт 3х25 | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | В-19164 | Шайба | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 130-3509363 | Направляющая впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 51 | 130-3509056 | Клапан впускной | 2 | 2 | 2 | 2 | 2 | - | |
| 52 | 130-3509342 | Пружина коромысла впускных клапанов | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 130-3509337-Б2 | Коромысло впускного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 130-3509344-Б | Шток впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 55 | 130-3509099-Б | Гнездо штока впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 56 | 130-3509065-В | Плунжер впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 57 | 130-3509067 | Кольцо плунжера уплотнительное | 4 | 4 | 4 | 4 | 4 | - | |
| 58 | 130-3509069 | Седло впускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 59 | 130-3509068-Б | Втулка плунжера компрессора | 2 | 2 | 2 | 2 | 2 | - | |
| 60 | 130-3509240 | Прокладка впускного патрубка | 1 | 1 | 1 | 1 | 1 | - | |
| 61 | 375-3509275 | Патрубок подвода воздуха к компрессору впускной | 1 | 1 | 1 | 1 | 1 | - | |
| 62 | 252135-П2 | Шайба 8 пружинная | 2 | 2 | 2 | 2 | 2 | - | |
| 63 | 201454-П8 | Болт М8х16 крепления впускного патрубка | 2 | 2 | 2 | 2 | 2 | - | |
| 64 | 120-3509093 | Пружина уплотнителя | 1 | 1 | 1 | 1 | 1 | - | |
| 65 | 120-3509094 | Уплотнитель задней крышки компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 66 | 201499-П8 | Болт М10х30 крепления нижней крышки | 2 | 2 | 2 | 2 | 2 | - | |
| 67 | 130-3509103-Б | Прокладка нижней крышки | 1 | 1 | 1 | 1 | 1 | - | |
| 68 | 307179-П8 | Шпилька М12-М12х1,25х120 крепления компрессора | 1 | 1 | 1 | 1 | 1 | - | |
| 69 | 308614-П8 | Шпилька М12х1,25х35 | 2 | 2 | 2 | 2 | 2 | - | |
| 70 | 252137-П2 | Шайба 12 пружинная | 3 | 3 | 3 | 3 | 3 | - | |
| 71 | 250515-П8 | Гайка М12х1,25 | 3 | 3 | 3 | 3 | 3 | - | |
| 72 | 130-3509100-Б | Крышка картера компрессора нижняя | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
