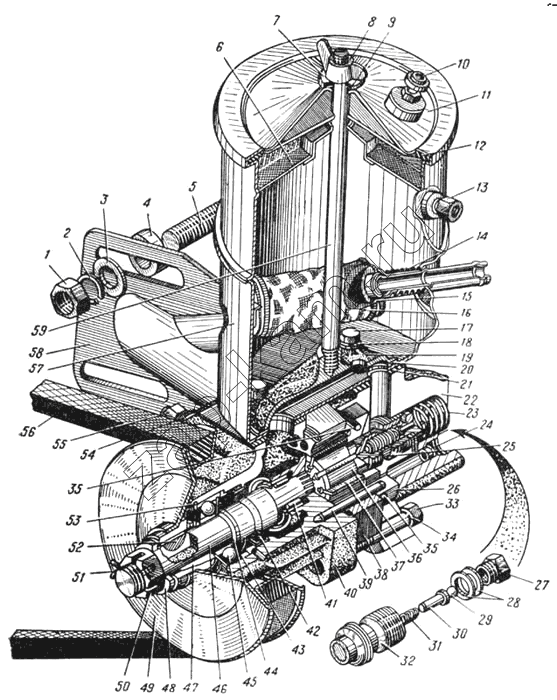

Насос гидроусилителя руля (Рис. 88)
/ УралАЗ УРАЛ-375
1
2
3
4
5
7
8
9
11
12
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
35
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 130-3407212 | 130-3407212 | Крышка насоса с перепускным клапаном в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 200327-П8 | 200327-П8 | Болт М10х90 крепления крышки насоса верхний | 2 | 2 | 2 | 2 | 2 | - | |
| 130-3407244 | 130-3407244 | Ротор, статор и лопасти насоса гидроусилителя руля (комплект)(только для запасных частей) | - | ||||||
| 130-3707209 | 130-3707209 | Ремень привода насоса гидроусилителя руля | 1 | 1 | - | ||||
| 1 | 250515-П29 | Гайка М12х1,25-6Н | 3 | 3 | 3 | 3 | 3 | - | |
| 2 | 252137-П9 | Шайба пружинная 12 | 3 | 3 | 3 | 3 | 3 | - | |
| 3 | 252007-П29 | Шайба 12 | 3 | 3 | 3 | 3 | 3 | - | |
| 4 | 305830-П2 | Шайба 12,5 | 3 | з | 3 | 3 | 3 | - | |
| 5 | 307175-П8 | Шпилька М12-М12х1,25х34 | 3 | 3 | 3 | 3 | 3 | - | |
| 7 | 305803-П8 | Шайба шпильки 8,2 | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 251513-П8 | Гайка-барашек М8 | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | 306342-П | Кольцо шпильки уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 130-3407400 | Крышка бачка насоса в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 12 | 130-3407413 | Прокладка крышки бачка уплотнительная | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 201423-П8 | Болт М6-6gх28 | 4 | 4 | 4 | 4 | 4 | - | |
| 18 | 252004-П | Шайба 6 | 4 | 4 | 4 | 4 | 4 | - | |
| 19 | 130-3407435-А | Коллектор насоса гидроусилителя руля | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 130-3407439-А | Прокладка коллектора | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 130-3407437 | Прокладка болтов крепления бачка уплотнительная | 2 | 2 | 2 | 2 | 2 | - | |
| 22 | 130-3407213 | Крышка насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 130-3407281 | Пружина перепускного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 300102-П | Седло уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 25 | 130-3407270-А | Клапан перепускной насоса гидроусилителя руля в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 130-3407255 | Диск насоса распределительный | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 130-3407277 | Седло предохранительного клапана насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 305644-П | Шайба регулировочная 10,1 (толщина 0,5мм) | - | ||||||
| 28 | 305851-П | Шайба регулировочная 10,1 (толщина 0,7 мм) | - | ||||||
| 29 | 306231-П | Шарик 5/32" предохранительного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | 130-3407275 | Направляющая пружины | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | 130-3407272 | Пружина предохранительного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 130-3407271-А | Золотник насоса перепускной | 1 | 1 | 1 | 1 | 1 | - | |
| 33 | 200323-П8 | Болт М10х70 крепления крышки насоса нижний | 2 | 2 | 2 | 2 | 2 | - | |
| 34 | 252136-П2 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 35 | 130-3407252 | Кольцо корпуса и крышки насоса уплотнительное | 2 | 2 | 2 | 2 | 2 | - | |
| 35 | 130-3407248 | Ротор насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 37 | 130-3407251 | Лопасть насоса | 10 | 10 | 10 | 10 | 10 | - | |
| 38 | 130-3407253-А2 | Статор насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 305455-П | Штифт 5х43 корпуса установочный | 2 | 2 | 2 | 2 | 2 | - | |
| 40 | 130-3407211 | Корпус насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 306514-П | Подшипник корпуса насоса в сборе (№ 154901 по ГОСТ) | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 120-3509070-А2 | Сальник в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 43 | 130-3407059 | Проставка насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | 305811-П | Шайба 20,1 | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 306610-П | Подшипник насоса в в сборе (№ 1180304С9 по ГОСТ) | 1 | 1 | 1 | 1 | 1 | - | |
| 46 | 130-3407217 | Валик насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 47 | 130-3407247 | Втулка шкива насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | 252017-П8 | Шайба 16 | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | 130-3407240-А2 | Шкив насоса в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 250979-П8 | Гайка М16 валика насоса | 1 | 1 | 1 | 1 | 1 | - | |
| 51 | 258054-П8 | Шплинт 4х30 | 1 | 1 | 1 | 1 | 1 | - | |
| 52 | 418251-П | Шпонка сегментная 5х7,5 крепления шкива | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 307702-П2 | Кольцо подшипника насоса стопорное | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 252137-П9 | Шайба пружинная 12 | 2 | 2 | 2 | 2 | 2 | - | |
| 55 | 201540-П8 | Болт М12х30 крепления насоса к кронштейну | 2 | 2 | 2 | 2 | 2 | - | |
| 56 | 375-3407209 | Ремень приводной | 1 | 1 | 1 | - | |||
| 57 | 375-3407300 | Бачок насоса гидроусилителя руля в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 130-3407203 | Кронштейн крепления насоса к головке блока цилиндров двигателя | 1 | 1 | 1 | 1 | 1 | - | |
| 59 | 333325-П29 | Шпилька крепления крышки бачка | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
