Привод тормозного крана (Рис. 92)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

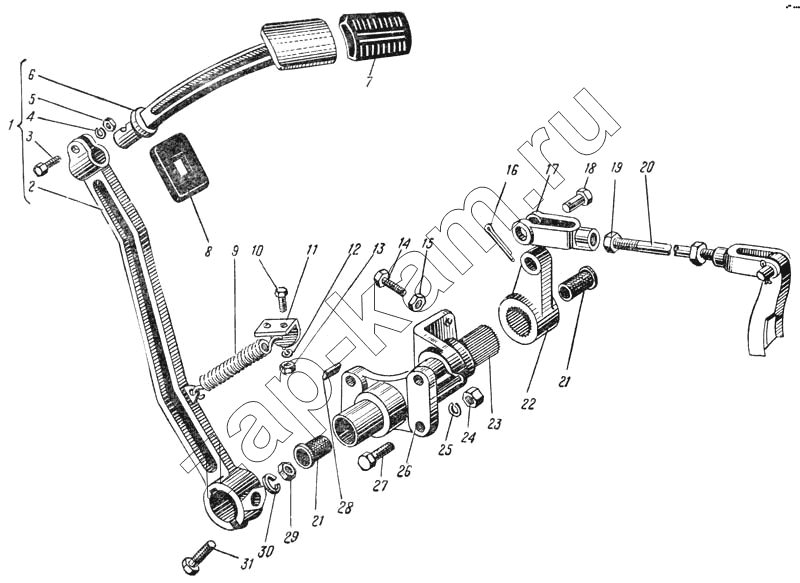

Схема/чертеж: Привод тормозного крана (Рис. 92) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
201544-П29 201544-П29 Болт М12-6gх40 11111 -
1 375-3504010 Педаль тормоза в сборе 11111 -
2 375-3504017-Б Рычаг педали тормоза нижний 11111 -
3 200317-П29 Болт М10-6gх45 стяжной 11111 -
4 252136-П9 Шайба пружинная 10 11111 -
5 250512-П29 Гайка М10 11111 -
6 375-3504012-А Рычаг педали тормоза верхний в сборе 11111 -
7 375-3504015 Подушка педали тормоза 11111 -
8 353-1602036 Буфер педали тормоза 11111 -
9 375-3504032 Пружина оттяжная педали сцепления 11111 -
10 201417-П29 Болт М6-6gх14 22222 -
11 375-3504030 Кронштейн пружины педали сцепления 11111 -
12 252134-П9 Шайба пружинная 6 22222 -
13 250508-П29 Гайка М6-6Н 22222 -
14 331483-П29 Болт М10х50 регулировочный 11111 -
15 250512-П29 Гайка М10 11111 -
16 258052-П29 Шплинт 4х20 22222 -
17 375-3504036 Вилка тяги 22222 -
18 260087-П29 Палец 12х35 22222 -
19 250515-П29 Гайка М12х1,25-6Н 22222 -
20 375-3504035 Тяга привода тормозного крана 11111 -
21 375-3504020 Втулка вала педали 22222 -
22 375-3504026 Рычаг вала педали 11111 -
23 375-3504022 Вал педали тормоза 11111 -
24 250514-П29 Гайка М12-6Н 44444 -
25 252137-П9 Шайба пружинная 12 44444 -
26 375-3504028-Б Кронштейн вала педали 11111 -
27 201543-П29 Болт М12-6gх38 33333 -
28 338102-П Шпонка призматическая 6х6х25 11111 -
29 250512-П29 Гайка М10 11111 -
30 252136-П9 Шайба пружинная 10 11111 -
31 200321-П29 Болт М10х60 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
