Ручной тормоз (Рис. 96)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

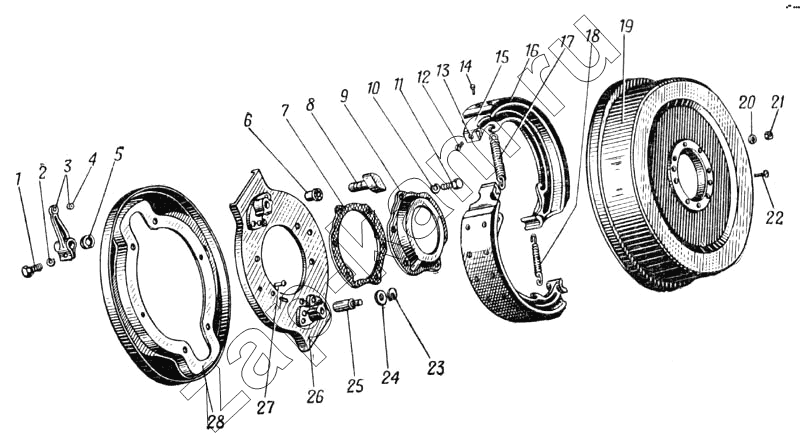

Схема/чертеж: Ручной тормоз (Рис. 96) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
375-3507005 375-3507005 Щит ручного тормоза с кронштейнами, осью и втулкой в сборе 11111 -
375-3507015-В 375-3507015-В Колодка ручного тормоза в сборе 22222 -
1 201502-П29 Болт М10х38 11111 -
2 252136-П9 Шайба пружинная 10 11111 -
3 375-3507135 Рычаг регулировочный в сборе 11111 -
4 375-3508022 Втулка рычага 11111 -
5 375-3507111 Кольцо упорное 11111 -
6 375-3507126 Втулка разжимного кулака 11111 -
7 375-3507113 Прокладка маслоотражателя 11111 -
8 375-3507110 Кулак разжимной 11111 -
9 375-3507112 Маслоотражатель 11111 -
10 252136-П9 Шайба пружинная 10 66666 -
11 331472-П29 Болт М10х25 66666 -
12 221665-П29 Винт М8-6gх22 22222 -
13 375-3507064 Сухарь колодки 22222 -
14 Н-15808 Заклепка 4,6х12 2828282828 -
15 375-3507019-В Колодка ручного тормоза 22222 -
16 375-3507020-В Накладка фрикционная 22222 -
17 375-3507048 Пружина стяжная колодок верхняя 11111 -
18 375-3507047 Пружина стяжная колодок нижняя 11111 -
19 375-3507050-В Барабан ручного тормоза 11111 -
20 252136-П9 Шайба пружинная 10 88888 -
21 250513-П29 Гайка М10х1-6Н 88888 -
22 221664-П29 Винт М8х20 22222 -
23 14-0283 Скоба оси 11111 -
24 252020-П Шайба 23 11111 -
25 375-3507022-В Ось колодок 11111 -
26 375-3507006 Щит ручного тормоза с кронштейнами в сборе 11111 -
27 252704-П Заклепка 6х16 22222 -
28 375-3507114 Отражатель 11111 -
