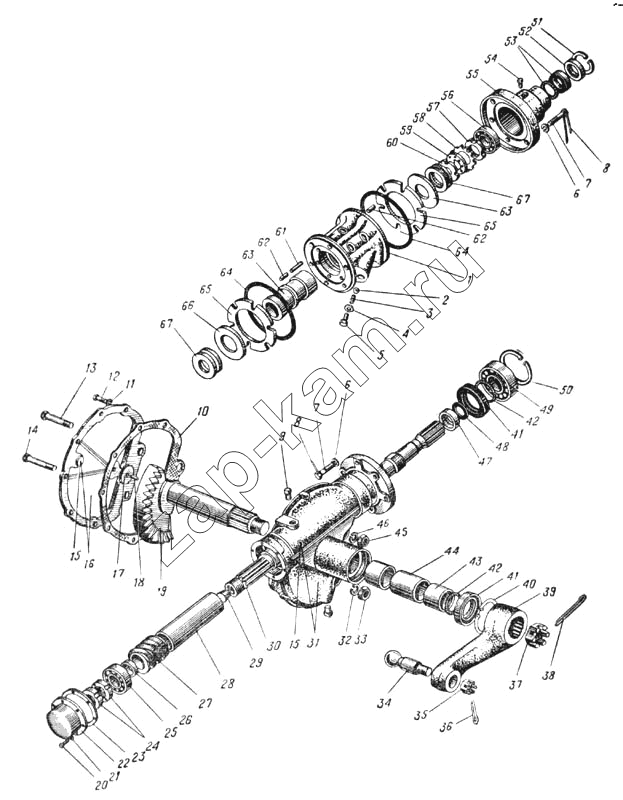

Рулевой механизм (Рис. 85)
/ УралАЗ УРАЛ-375
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
64
65
65
66
67
67
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 375-3430030 | 375-3430030 | Корпус золотника гидроусилителя с золотником в сборе (комплект)(только для запасных частей) | - | ||||||
| 375-3401040-А2 | 375-3401040-А2 | Вал рулевого управления с заглушкой в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3401065 | 375-3401065 | Шайба регулировочная толщиной 0,85мм | - | ||||||
| 375-3401064 | 375-3401064 | Шайба регулировочная толщиной 0,5мм | - | ||||||
| 375-3401066 | 375-3401066 | Шайба регулировочная толщиной 0,4мм | - | ||||||
| 375-3401077 | 375-3401077 | Шайба регулировочная толщиной 0,1мм | - | ||||||
| 375-3401079 | 375-3401079 | Шайба регулировочная толщиной 0,15мм | - | ||||||
| 375-3401033 | 375-3401033 | Сальник в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 200-3401037 | 200-3401037 | Червяк и сектор рулевого управления | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3430020 | 375-3430020 | Корпус золотника с обратным клапаном в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3430050-Б | 375-3430050-Б | Крышка золотника в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3400020 | 375-3400020 | Механизм рулевого управления в сборе (комплект без рулевого колеса и кардана)(только для запасных частей) | - | ||||||
| 375-3401033 | 375-3401033 | Сальник в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 1 | 375-3430021 | Корпус золотника | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | Шарик диаметром 11,113мм (7/16") | Шарик диаметром 11,113мм (7/16") | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 375-3430091 | Пружина обратного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 375-3430056 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 375-3430095 | Пробка обратного клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 6 | 375-3430081 | Прокладка уплотнительная | 12 | 12 | 12 | 12 | 12 | - | |
| 7 | 332558-П29 | Болт М10х28 | 12 | 12 | 12 | 12 | 12 | - | |
| 8 | 258286-П | Шплинт-проволока 1,6х300 | 6 | 6 | 6 | 6 | 6 | - | |
| 9 | Н-1918 | Пробка К3/8" | 2 | 2 | 2 | 2 | 2 | - | |
| 10 | 375-3401084 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 252136-П9 | Шайба пружинная 10 | 7 | 7 | 7 | 7 | 7 | - | |
| 12 | 201497-П29 | Болт М10-6gх25 | 7 | 7 | 7 | 7 | 7 | - | |
| 13 | 332676-П29 | Болт М16х78 | 2 | 2 | 2 | 2 | 2 | - | |
| 14 | 332588-П29 | Болт М14х75 | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 375-3401039 | Сухарь-опора | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | 375-3401080-Б | Крышка картера боковая в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 375-3401063 | Шайба регулировочная толщиной 1,5мм | - | ||||||
| 18 | 375-3401074 | Шпилька червячного сектора | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 200-3401065-Б | Сектор червячный в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 201417-П29 | Болт М6-6gх14 | 6 | 6 | 6 | 6 | 6 | - | |
| 21 | 252137-П9 | Шайба пружинная 12 | 6 | 6 | 6 | 6 | 6 | - | |
| 22 | 375-3401061-А | Крышка картера нижняя | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 375-3401058 | Прокладка нижней крышки | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 375-3401132 | Гайка круглая | 2 | 2 | 2 | 2 | 2 | - | |
| 25 | 2306К | Подшипник роликовый радиальный однорядный | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 375-3401122 | Кольцо упорное | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 200-3401038 | Червяк рулевого управления | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 375-3401131 | Втулка распорная | 1 | 1 | 1 | 1 | 1 | - | |
| 29 | 375-3401042 | Заглушка | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | 375-3401041-А2 | Вал рулевого управления | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | 375-3401010-А | Картер рулевого управления с сухарем в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 252138-П9 | Шайба пружинная 14 | 1 | 1 | 1 | 1 | 1 | - | |
| 33 | 250558-П29 | Гайка М14-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 34 | 377-3003032 | Палец шаровой | 2 | 2 | 2 | 2 | 2 | - | |
| 35 | 250907-П29 | Гайка М18х1,5 | 2 | 2 | 2 | 2 | 2 | - | |
| 36 | 258054-П | Шплинт 4х30 | 2 | 2 | 2 | 2 | 2 | - | |
| 37 | 335065-П29 | Гайка М33х1,5 | 1 | 1 | 1 | 1 | 1 | - | |
| 38 | 258073-П | Шплинт 5х60 | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 375-3401090 | Сошка рулевого управления | 1 | 1 | 1 | 1 | 1 | - | |
| 40 | 339298-П | Кольцо стопорное 65 | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 375-3401032 | Манжета сальника | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 375-3401028 | Пружина сальника | 1 | 1 | 1 | 1 | 1 | - | |
| 43 | 943/45 | Подшипник игольчатый | 2 | 2 | 2 | 2 | 2 | - | |
| 44 | 375-3401085-А | Втулка распорная | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 250560-П29 | Гайка М16х1,5-6Н | 2 | 2 | 2 | 2 | 2 | - | |
| 46 | 252139-П9 | Шайба 16 пружинная | 2 | 2 | 2 | 2 | 2 | - | |
| 47 | 375-3401123 | Кольцо сальника | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | 375-3401127 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | 2307К | Подшипник роликовый радиальный однорядный | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 375-3401125-Б | Кольцо стопорное | 1 | 1 | 1 | 1 | 1 | - | |
| 51 | 375-3430068 | Кольцо стопорное | 1 | 1 | 1 | 1 | 1 | - | |
| 52 | 375-3430065 | Кольцо уплотнительное в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 375-3430057 | Сальник вала рулевого управления в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 339132-П29 | Штуцер М12х1х22 | 1 | 1 | 1 | 1 | 1 | - | |
| 55 | 375-3430051 | Крышка золотника | 1 | 1 | 1 | 1 | 1 | - | |
| 56 | 2206К | Подшипник роликовый радиальный однорядный | 1 | 1 | 1 | 1 | 1 | - | |
| 57 | 375-3401071 | Контргайка | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 375-3401093 | Шайба стопорная | 1 | 1 | 1 | 1 | 1 | - | |
| 59 | 375-3401067 | Шайба стопорная | 1 | 1 | 1 | 1 | 1 | - | |
| 60 | 375-3401068 | Гайка крепления золотника со штифтом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 61 | 375-3430062 | Пружина плунжера | 6 | 6 | 6 | 6 | 6 | - | |
| 62 | 375-3430060 | Плунжер золотника | 12 | 12 | 12 | 12 | 12 | - | |
| 63 | 375-3430055 | Золотник | 1 | 1 | 1 | 1 | 1 | - | |
| 64 | 375-3430080-А | Кольцо уплотнительное | 2 | 2 | 2 | 2 | 2 | - | |
| 65 | 375-3430064 | Кольцо плунжеров опорное | 2 | 2 | 2 | 2 | 2 | - | |
| 66 | 375-3430063 | Кольцо плунжеров подвижное | 2 | 2 | 2 | 2 | 2 | - | |
| 67 | 8207 | Подшипник шариковый упорный однорядный | 2 | 2 | 2 | 2 | 2 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
