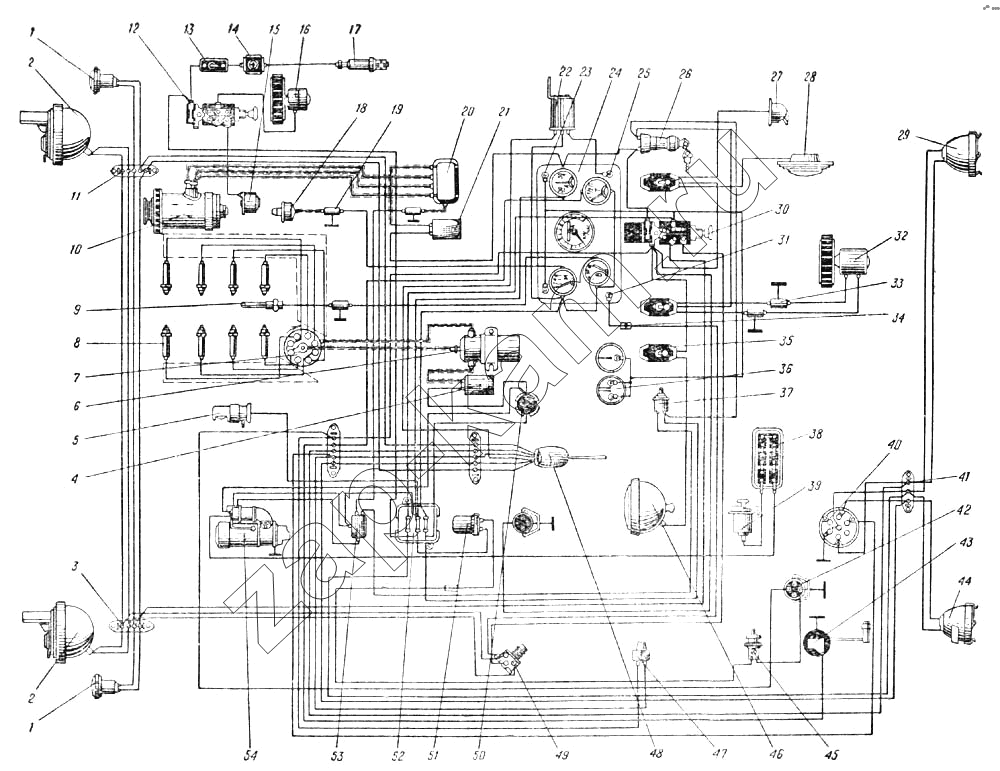

Схема электрооборудования автомобиля Урал-375Д (Рис. 104)
/ УралАЗ УРАЛ-375
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 201416-П29 | 201416-П29 | Болт М6-6gх12 | 2 | 2 | - | ||||
| 220011-П29 | 220011-П29 | Винт М3х25 | 2 | 2 | 2 | - | |||
| 220048-П29 | 220048-П29 | Винт М4х6 | 6 | 6 | 6 | - | |||
| 220078-П29 | 220078-П29 | Винт М5-6gх12 | 8 | - | |||||
| 220081-П29 | 220081-П29 | Винт М5-6gх8 | 8 | 8 | 8 | 8 | 8 | - | |
| 220082-П29 | 220082-П29 | Винт М5-6gх20 | 2 | 2 | - | ||||
| 220084-П29 | 220084-П29 | Винт М5-6gх25 | 2 | - | |||||
| 220105-П29 | 220105-П29 | Винт М6-6gх16 | 3 | 3 | 3 | - | |||
| 220112-П29 | 220112-П29 | Винт М6х32 крепления добавочного сопротивления | 1 | 1 | 1 | - | |||
| 250458-П29 | 250458-П29 | Гайка М3 | 2 | 2 | 2 | - | |||
| 250462-П29 | 250462-П29 | Гайка М4-6Н | 2 | 2 | 2 | 2 | 2 | - | |
| 250464-П | 250464-П | Гайка М5 | 8 | - | |||||
| 250508-П29 | 250508-П29 | Гайка М6-6Н | 2 | 2 | - | ||||
| 120-3704105 | 120-3704105 | Ключ включателя зажигания с кольцом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3710003 | 375-3710003 | Колпак включателя батарей в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3733010-А | 375-3733010-А | Конденсатор электродвигателя отопителя в сборе | 1 | - | |||||
| 375-3733006 | 375-3733006 | Кронштейн конденсатора | 1 | - | |||||
| 375-3733021 | 375-3733021 | Кронштейн конденсатора | 2 | 2 | 2 | - | |||
| 375-3733022 | 375-3733022 | Кронштейн конденсатора | 1 | 1 | 1 | - | |||
| 375Д-3733017-А | 375Д-3733017-А | Кронштейн конденсатора | 1 | 1 | - | ||||
| А12-3 | А12-3 | Лампа 12в 3св | 1 | 1 | 1 | - | |||
| 375-3724005 | 375-3724005 | Провод к плафону в сборе | 1 | 1 | 1 | 1 | - | ||
| 375-3724081-А | 375-3724081-А | Провод к поворотной фаре в сборе | 1 | 1 | 1 | - | |||
| 375-3724060 | 375-3724060 | Провод от аккумуляторной батареи к включателю в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724050 | 375-3724050 | Провод от аккумуляторной батареи к стартеру в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724027-А | 375-3724027-А | Провод от включателя к светильнику в сборе | 1 | 1 | 1 | - | |||
| 375-3724084 | 375-3724084 | Провод от включателя к центральному переключателю в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724088 | 375-3724088 | Провод от датчика давления масла к конденсатору в сборе | 1 | 1 | 1 | - | |||
| 375-3724089 | 375-3724089 | Провод от датчика температуры воды к конденсатору в сборе | 1 | 1 | 1 | - | |||
| 375-3724095 | 375-3724095 | Провод от катушки зажигания к фильтру в сборе | 1 | 1 | 1 | - | |||
| 375-3724087 | 375-3724087 | Провод от клеммы С реле-регулятора к конденсатору в сборе | 1 | 1 | 1 | - | |||
| 353-3724026 | 353-3724026 | Провод от конденсатора к электродвигателю отопителя в сборе | 1 | - | |||||
| 375Д-3724104 | 375Д-3724104 | Провод от конденсатора к электродвигателю отопителя в сборе | 2 | 2 | - | ||||
| 375-3724096-А | 375-3724096-А | Провод от конденсатора электродвигателя отопителя к переключателю в сборе | 1 | - | |||||
| 375-3724083 | 375-3724083 | Провод от контрольной спирали к включателю в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375С-3724011-А | 375С-3724011-А | Провод от переключателя к соединителю | 1 | - | |||||
| 375Д-3724090 | 375Д-3724090 | Провод от реле сигналов поворота к приборам в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724070 | 375-3724070 | Провод от стартера на МАССУ в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724094 | 375-3724094 | Провод от указателей давления масла до указателя топлива | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724036-А | 375-3724036-А | Провод от указателя уровня топлива на МАССУ в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3724041-А | 375-3724041-А | Провод от штепсельной розетки на МАССУ в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 377С-3724011 | 377С-3724011 | Провод переключатель-фара в сборе | 1 | - | |||||
| 375-3705004 | 375-3705004 | Прокладка | 1 | 1 | 1 | - | |||
| 375Д-3724035-01 | 375Д-3724035-01 | Пучок проводов задний в сборе | 1 | 1 | - | ||||
| 375С-3724035-01 | 375С-3724035-01 | Пучок проводов задний в сборе | 1 | - | |||||
| 377-3724035-01 | 377-3724035-01 | Пучок проводов задний в сборе | 1 | - | |||||
| 377С-3724035-01 | 377С-3724035-01 | Пучок проводов задний в сборе | 1 | - | |||||
| 375Д-3724040 | 375Д-3724040 | Пучок проводов задних фонарей в сборе | 1 | 1 | - | ||||
| 375С-3724040-Б | 375С-3724040-Б | Пучок проводов задних фонарей в сборе | 1 | - | |||||
| 375-3724017-А | 375-3724017-А | Пучок проводов к подфарнику в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 375Д-3724010-20 | 375Д-3724010-20 | Пучок проводов левый в сборе | 1 | 1 | - | ||||
| 375Д-3724010-Б | 375Д-3724010-Б | Пучок проводов левый в сборе | 1 | 1 | - | ||||
| 375С-3724010-В | 375С-3724010-В | Пучок проводов левый в сборе | 1 | - | |||||
| 377-3724010-Б | 377-3724010-Б | Пучок проводов левый в сборе | 1 | 1 | - | ||||
| 375-3724022 | 375-3724022 | Пучок проводов от переключателя к электродвигателю отопителя в сборе | 1 | 1 | 1 | 1 | - | ||
| 375-3724025-В | 375-3724025-В | Пучок проводов правый в сборе | 1 | - | |||||
| 375Д-3724025-10 | 375Д-3724025-10 | Пучок проводов правый в сборе | 1 | 1 | - | ||||
| 375Д-3724025-А | 375Д-3724025-А | Пучок проводов правый в сборе | 1 | 1 | - | ||||
| 377-3724025 | 377-3724025 | Пучок проводов правый в сборе | 1 | 1 | - | ||||
| 375-3724082-В | 375-3724082-В | Пучок проводов электроприборов в системе пускового подогревателя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| ОВ65-2009 | ОВ65-2009 | Спираль контрольная | 1 | 1 | 1 | 1 | 1 | - | |
| 252130-П9 | 252130-П9 | Шайба пружинная 3 | 2 | 2 | 2 | - | |||
| 252132-П9 | 252132-П9 | Шайба пружинная 4 | 2 | 2 | 2 | 2 | 2 | - | |
| 252152-П9 | 252152-П9 | Шайба 4 пружинная | 6 | 6 | 6 | - | |||
| 252153-П9 | 252153-П9 | Шайба пружинная 5 | 2 | 2 | 2 | - | |||
| 252154-П9 | 252154-П9 | Шайба пружинная 6 | 1 | 1 | 1 | - | |||
| 339417-П29 | 339417-П29 | Шайба пружинная 7,6 | 3 | 3 | 3 | - | |||
| 030-0215 | 030-0215 | Щетка электродвигателя | 2 | 2 | 2 | 2 | 2 | - | |
| 375Д-3733031-А | 375Д-3733031-А | Экран датчика давления масла в сборе | 1 | 1 | 1 | - | |||
| 375-3733028 | 375-3733028 | Экран датчика температуры воды | 1 | 1 | 1 | - | |||
| 1 | ПФ101-3712000-Б | Подфарник типа ПФ101-Б в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 2 | ФГ122-3711000-И | Фара герметичная типа ФГ122-И в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 2 | ФГ122-3711000-И | Фара герметичная типа ФГ122-И в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | ПС2-3723000-А2 | Панель соединительная четырехклеммовая типа ПС2-А2 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | ФР82-Ф | Фильтр радиопомех типа ФР82-Ф | 1 | 1 | 1 | - | |||
| 5 | ПД308-3715300 | Фонарь освещения под капотом типа ПД308 | 1 | 1 | 1 | 1 | 1 | - | |
| 6 | 131-3705010 | Катушка зажигания маслонаполненная типа Б102-Б в сборе | 1 | 1 | 1 | - | |||
| 7 | 131-3706010 | Распределитель типа Р102 в сборе | 1 | 1 | 1 | - | |||
| 8 | 131-3707010 | Свеча зажигания типа СН307 в сборе | 8 | 8 | 8 | - | |||
| 9 | 120-3808012-Б | Датчик указателя температуры воды типа ТМ101 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 131-3701010 | Генератор типа Г51 в сборе | 1 | 1 | 1 | - | |||
| 11 | ПС5-3723000 | Панель соединительная пятиклеммовая типа ПС5 в сборе | 3 | 3 | 3 | 3 | 3 | - | |
| 12 | П100-4060 | Переключатель | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | П100-4050 | Включатель свечи | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | ОВ65-2000 | Спираль контрольная в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 030-3170-Г | Катушка электромагнитного клапана в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 16 | П100-0212 | Электродвигатель типа МЭ-202 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 015-1500 | Свеча накаливания типа СР65-А в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | 120-3810020-Б | Датчик манометра масла типа ММ9 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 375-3733005-А | Конденсатор в сборе | 3 | 3 | 3 | - | |||
| 20 | 131-3702010 | Реле-регулятор типа РР51 в сборе | 1 | 1 | 1 | - | |||
| 21 | ФР81-Ф | Фильтр радиопомех типа ФР81-Ф в сборе | 1 | 1 | 1 | - | |||
| 22 | РС57-3726000 | Реле указателей поворота типа РС57 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | КП5П-3801000 | Щиток приборов типа КП5-П с приборами в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 25 | ПП107-3803000 | Патрон контрольной ламлы сигнализации поворота в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 120-3704010-А | Включатель зажигания в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 3ДБ.529.056 | Светильник типа КЛСТ64 в сборе | 1 | 1 | 1 | - | |||
| 28 | ПК201-3714010 | Плафон кабины типа ПК201 в сборе | 1 | 1 | 1 | 1 | - | ||
| 28 | ПК201-3714010 | Плафон кабины типа ПК201 в сборе | - | ||||||
| 29 | ФП101-3716000-Б | Фонарь типа ФП101-Б задний правый в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 30 | П300-3709000 | Переключатель центральный типа П300 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | ПП6-3713000-Б | Патрон контрольной лампы типа ПП6-Б сигнализации дальнего света в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | МЭ218-3730000-Г | Электродвигатель типа МЭ218 в сборе | 1 | 1 | 1 | 1 | - | ||
| 33 | 375Д-3733018 | Конденсатор электродвигателя отопителя типа КБПС | 2 | 2 | - | ||||
| 34 | 352-3723100 | Соединитель двухгнездный в сборе | 3 | 3 | 3 | 2 | 2 | - | |
| 35 | МФ3.609.006.Г | Включатель поворотной фары типа ВК26-А2 в сборе | 3 | 1 | 1 | 2 | - | ||
| 36 | МД201Б-3810500 | Манометр давления воздуха двухстрелочный типа МД201-Б в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 37 | ВК322-3710000 | Включатель стартера типа ВК322 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 38 | ФЮЗ.553.008 | Аккумуляторная батарея 6СТЭН-140М в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | ВБ-0404 | Включатель батареи типа ВБ-0404 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 40 | ПС300-3723100-А | Розетка штепсельная типа ПС300 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | ПС1-3723000-А2 | Панель соединительная трехклеммовая типа ПС1-А2 в сборе | 1 | 1 | 1 | - | |||
| 42 | 6ТБ.266.002 | Розетка штепсельная типа 47К | 2 | 2 | 1 | 1 | 1 | - | |
| 43 | БМ118-3806600-А | Датчик указателя уровня топлива типа БМ118-А в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | ФП101-3716000 | Фонарь ФП101 задний левый в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 5К-3710000 | Включатель звукового сигнала типа 5К в сборе | 1 | 1 | - | ||||
| 46 | ФГ16-3711000 | Фара поворотная типа ФГ16 в сборе | 1 | 1 | 2 | 1 | - | ||
| 47 | ВК12-3720000 | Включатель гидравлический сигнала СТОП типа ВК12 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | П109-3709000-Б2 | Переключатель указателей поворота типа П109-Б2 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | П53-3709000 | Переключатель ножной типа П53 в сборе | 1 | 1 | 1 | - | |||
| 50 | 131-3705050 | Сопротивление катушки зажигания добавочное типа СЭ102 в сборе | 1 | 1 | 1 | - | |||
| 51 | РС508-3721000 | Сигнал звуковой типа РС508 в сборе | 1 | 1 | - | ||||
| 52 | ПР108-3722000 | Блок предохранителей в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 130-3708110-А | Реле включения стартера типа РС502 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 131-3708010 | Стартер типа СТ2 в сборе | 1 | 1 | 1 | - |
