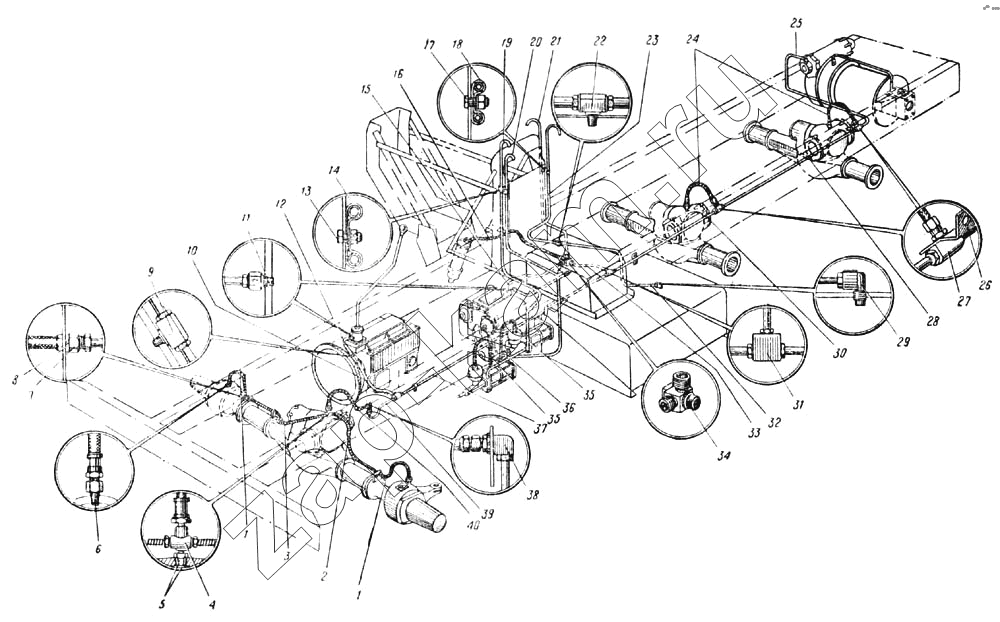

Схема системы герметизации (Рис. 129)
/ УралАЗ УРАЛ-375
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | Цена | |
|---|---|---|---|---|---|---|---|
| 250634-П29 | 250634-П29 | Гайка М14х1,5 | 1 | 1 | 1 | - | |
| 250512-П29 | 250512-П29 | Гайка М10 | 1 | 1 | - | ||
| 252135-П9 | 252135-П9 | Шайба пружинная 8 | 1 | - | |||
| 252158-П9 | 252158-П9 | Шайба пружинная 14 | 1 | 1 | 1 | - | |
| 252136-П9 | 252136-П9 | Шайба пружинная 10 | 1 | 1 | - | ||
| 339392-П29 | 339392-П29 | Хомут 9 | 1 | 1 | 1 | - | |
| 339178-П29 | 339178-П29 | Хомут 9 | 1 | 1 | 1 | - | |
| 375С-4245065 | 375С-4245065 | Трубка топливных баков выводная в сборе | 1 | - | |||
| 375-4245072 | 375-4245072 | Трубка с пробкой в сборе | 2 | 2 | 2 | - | |
| Н-2927-7 | Н-2927-7 | Скоба | 1 | 1 | 1 | - | |
| 339203-П29 | 339203-П29 | Скоба крепления трубопровода | 1 | 1 | 1 | - | |
| 250510-П29 | 250510-П29 | Гайка М8-6Н | 1 | - | |||
| 339168-П29 | 339168-П29 | Хомут | 1 | 1 | 1 | - | |
| 1 | 375-3506045-А | Шланг гибкий в сборе | 2 | 2 | 2 | - | |
| 2 | 375-4245020-01 | Трубка переднего моста левая в сборе | 1 | 1 | 1 | - | |
| 3 | 375-4245025 | Трубка переднего моста правая в сборе | 1 | 1 | 1 | - | |
| 4 | 339151-П29 | Тройник К1/8"-М12х1 | 1 | 1 | 1 | - | |
| 5 | 375-4245072 | Трубка с пробкой в сборе | 1 | 1 | 1 | - | |
| 6 | 339202-П29 | Штуцер К1/8"-М12х1,25 | 2 | 2 | 2 | - | |
| 7 | 250636-П29 | Гайка М16х1,5-6Н | 2 | 2 | 2 | - | |
| 8 | 252159-П9 | Шайба пружинная 16 | 2 | 2 | 2 | - | |
| 9 | 339206-П29 | Тройник К1/8"-М14х1,5 | 1 | 1 | 1 | - | |
| 10 | 375-4245041-Б | Трубка к картеру сцепления в сборе | 1 | 1 | 1 | - | |
| 11 | 339263-П29 | Штуцер К1/8"-М14х1,5 | 1 | 1 | 1 | - | |
| 12 | 375-4245060-Б | Трубка к коробке передач в сборе | 1 | 1 | 1 | - | |
| 13 | 201497-П29 | Болт М10-6gх25 | 1 | 1 | 1 | - | |
| 14 | 339168-П29 | Хомут | 2 | 2 | 2 | - | |
| 15 | 375-4245022-10 | Трубка от переходника к раздаточной коробке в сборе | 1 | 1 | 1 | - | |
| 16 | 375-4245067 | Шланг гибкий гидроподъемника в сборе | 1 | 1 | 1 | - | |
| 17 | 201495-П29 | Болт М10-6gх20 | 1 | 1 | - | ||
| 18 | 339392-П29 | Хомут 9 | 1 | 1 | 1 | - | |
| 19 | 375-4245057 | Трубка выводная пневмоусилителей в сборе | 1 | 1 | 1 | - | |
| 20 | 375-4245045 | Трубка тормозного крана в сборе | 1 | 1 | 1 | - | |
| 21 | 375-4245047 | Трубка мостов выводная вторая в сборе | 1 | 1 | 1 | - | |
| 22 | 339146-П29 | Тройник М14х1,5 | 1 | 1 | 1 | - | |
| 23 | 375-4245065-Б | Трубка топливных баков выводная в сборе | 1 | 1 | - | ||
| 24 | 375-4245070 | Шланг гибкий в сборе | 2 | 2 | 2 | - | |
| 25 | 375-4245035-01 | Трубка от тройника к лебедке в сборе | 1 | 1 | 1 | - | |
| 26 | 375-4245039 | Кронштейн | 2 | 2 | 2 | - | |
| 27 | 339144-П29 | Тройник М14-М14х1,5 | 2 | 2 | 2 | - | |
| 28 | 375-4245018 | Трубка к заднему мосту в сборе | 1 | 1 | 1 | - | |
| 29 | 339115-П29 | Угольник М14х1,5 К1/4" | 1 | 1 | 1 | - | |
| 30 | 375-4245014 | Трубка к среднему мосту в сборе | 1 | 1 | 1 | - | |
| 31 | 339148-П29 | Тройник М14х1,5 | 2 | 2 | 2 | - | |
| 32 | 375-4245063 | Трубка к дополнительному топливному баку в сборе | 1 | 1 | - | ||
| 33 | 375-4245037 | Трубка мостов выводная первая в сборе | 1 | 1 | 1 | - | |
| 34 | 339275-П29 | Переходник М16х1,5-М14х1,5 | 1 | 1 | 1 | - | |
| 35 | 375-3407622 | Шланг дренажный | 2 | 2 | 2 | - | |
| 36 | 375-4245055-10 | Трубка от первого пневмоусилителя ко второму в сборе | 1 | 1 | 1 | - | |
| 37 | 375-4245012-10 | Трубка к переднему мосту вторая в сборе | 1 | 1 | 1 | - | |
| 38 | 339145-П29 | Угольник М14-М14х1,5 | 1 | 1 | 1 | - | |
| 39 | 375-4245015-В | Трубка к переднему мосту первая в сборе | 1 | 1 | 1 | - | |
| 40 | 375-4245070 | Шланг гибкий в сборе | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
