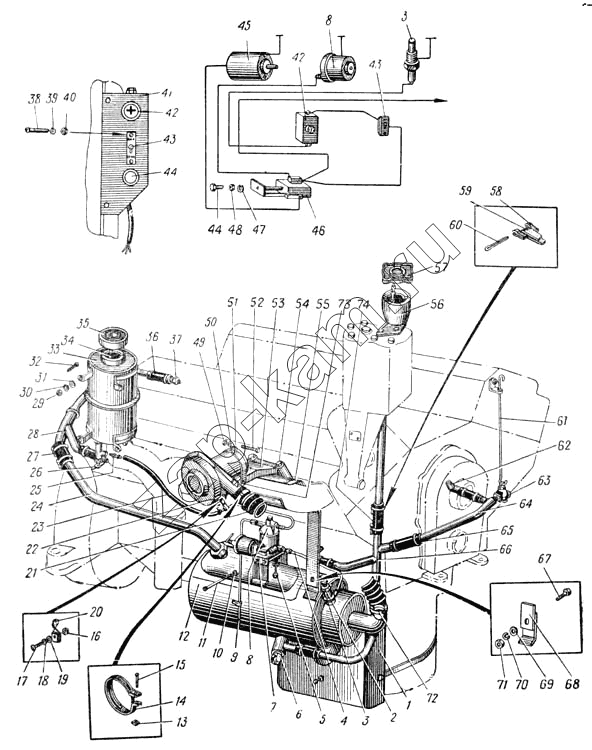

Схема системы пускового подогрева (Рис. 17)
/ УралАЗ УРАЛ-375
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
69
70
71
72
73
74
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| П16Д-1015010 | П16Д-1015010 | Котел пускового подогревателя в сборе с регулятором, краном, свечой и топливными трубками | 1 | 1 | 1 | 1 | 1 | - | |
| П16Д-1015010 | П16Д-1015010 | Котел пускового подогревателя в сборе с регулятором, краном, свечой и топливными трубками | 1 | 1 | 1 | 1 | 1 | - | |
| П16Д-1015008 | П16Д-1015008 | Подогреватель пусковой типа П100 (комплект) | 1 | 1 | 1 | 1 | 1 | - | |
| 339000-П29 | 339000-П29 | Пряжка хомута | 2 | 2 | 2 | 2 | 2 | - | |
| 375-1015410 | 375-1015410 | Пульт управления пусковым подогревателем с приборами в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 337260-П29 | 337260-П29 | Шплинт 6,4х22 | 2 | 2 | 2 | 2 | 2 | - | |
| 339390-П29 | 339390-П29 | Хомут | 2 | 2 | 2 | 2 | 2 | - | |
| 1 | 375-1015120-Б | Поддон обогрева масляного картера в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | ОВ65-0822 | Гайка накидная свечи | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 015-1500 | Свеча накаливания типа СР65-А в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | П16Д-1015760 | Топливопровод питательный в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 375-1015739 | Болт М6х9 | 2 | 2 | 2 | 2 | 2 | - | |
| 6 | 353-1305010-А | Кран сливной в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 7 | П16Д-1015763 | Накладка кронштейна регулятора в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 375-1015740-Б | Регулятор подачи топлива с электромагнитным клапаном в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | П16-1015750 | Топливопровод сливной в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 252134-П2 | Шайба 6 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 11 | П100-3028 | Шпилька в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 12 | П16Д-1015012 | Теплообменник в сборе (котел) | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 251084-П29 | Гайка М5 | 2 | 2 | 2 | 2 | 2 | - | |
| 14 | 288014-П29 | Хомут 48 | 2 | 2 | 2 | 2 | 2 | - | |
| 15 | 220086-П29 | Винт М5-6gх30 | 2 | 2 | 2 | 2 | 2 | - | |
| 16 | 250508-П29 | Гайка М6-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 220105-П29 | Винт М6-6gх16 | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | 252134-П9 | Шайба пружинная 6 | 1 | 1 | 1 | 1 | 1 | - | |
| 19 | 252004-П29 | Шайба 6 | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 339389-П29 | Хомут стяжной | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 375-1015128 | Шланг воздухопровода вентилятора | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | П100-0200 | Вентилятор с электродвигателем в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 375-1015387-В | Трубка от топливного бачка к регулятору подачи топлива в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 375-1015076-Б | Труба отводная котла в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 25 | 339365-П29С | Штуцер К1/8" | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 375-1015174 | Кран проходной в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 375-1015091 | Шланг соединительный отводной трубы | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 375-1015094-Б | Труба подводная к блоку в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 29 | 250508-П29 | Гайка М6-6Н | 4 | 4 | 4 | 4 | 4 | - | |
| 30 | 252134-П9 | Шайба пружинная 6 | 4 | 4 | 4 | 4 | 4 | - | |
| 31 | 252004-П29 | Шайба 6 | 4 | 4 | 4 | 4 | 4 | - | |
| 32 | 201417-П29 | Болт М6-6gх14 | 4 | 4 | 4 | 4 | 4 | - | |
| 33 | 375-1015810-А2 | Бачок топливный пускового подогревателя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 34 | 164-1014206 | Цепочка в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 35 | П100-3040 | Крышка горловины топливного бачка в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 36 | 375-1015104 | Шланг соединительный | 2 | 2 | 2 | 2 | 2 | - | |
| 37 | 375-1015102 | Штуцер водоподводной | 2 | 2 | 2 | 2 | 2 | - | |
| 38 | 222471-П29 | Винт М4х10 | 2 | 2 | 2 | 2 | 2 | - | |
| 39 | 252132-П2 | Шайба 4 пружинная | 2 | 2 | 2 | 2 | 2 | - | |
| 40 | 250462-П29 | Гайка М4-6Н | 2 | 2 | 2 | 2 | 2 | - | |
| 41 | 375-1015412 | Панель пульта управления | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | ОВ65-2000 | Спираль контрольная в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 43 | П100-4050 | Включатель свечи | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | ОВ65-2104 | Ручка переключателя | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | П100-0212 | Электродвигатель типа МЭ-202 в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 46 | П100-4060 | Переключатель | 1 | 1 | 1 | 1 | 1 | - | |
| 47 | ОВ65-2102 | Шайба переключателя | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | ОВ65-2101 | Гайка переключателя | 1 | 1 | 1 | 1 | 1 | - | |
| 49 | 250508-П29 | Гайка М6-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 252134-П9 | Шайба пружинная 6 | 3 | 3 | 3 | 3 | 3 | - | |
| 51 | 375-1015127 | Хомут крепления вентилятора | 2 | 2 | 2 | 2 | 2 | - | |
| 52 | 201421-П29 | Болт М6х22 | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 375-1015126 | Кронштейн вентилятора | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 331930-П | Болт М12х136 | 2 | 2 | 2 | 2 | 2 | - | |
| 55 | 375-1015160 | Щиток свечи и регулятора в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 56 | 375-1015050-Б | Труба наливная котла пускового подогревателя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 57 | 353-1009145 | Крышка наливной трубы в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 339000-П29 | Пряжка хомута | 2 | 2 | 2 | 2 | 2 | - | |
| 59 | 339155-П29 | Лента стяжная | 2 | 2 | 2 | 2 | 2 | - | |
| 60 | 337260-П29 | Шплинт 6,4х22 | 2 | 2 | 2 | 2 | 2 | - | |
| 61 | 375-1305035 | Ручка управления сливным краном | 1 | 1 | 1 | 1 | 1 | - | |
| 62 | 375-1015105-Б | Угольник подводной | 2 | 2 | 2 | 2 | 2 | - | |
| 63 | 375-1305010 | Кран сливной в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 64 | 375-1015110 | Труба подводная передняя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 65 | 375-1015107 | Шланг соединительный | 1 | 1 | 1 | 1 | 1 | - | |
| 65 | 375-1015107 | Шланг соединительный | 4 | 4 | 4 | 4 | 4 | - | |
| 66 | 375-1015116 | Тройник подводной | 1 | 1 | 1 | 1 | 1 | - | |
| 67 | 201457-П29 | Болт М8-6gх22 | 1 | 1 | 1 | 1 | 1 | - | |
| 68 | 375-1015090 | Кронштейн крепления котла верхний | 1 | 1 | 1 | 1 | 1 | - | |
| 69 | 252005-П29 | Шайба 8 | 1 | 1 | 1 | 1 | 1 | - | |
| 70 | 252135-П9 | Шайба пружинная 8 | 1 | 1 | 1 | 1 | 1 | - | |
| 71 | 250510-П29 | Гайка М8-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 72 | П100-0910 | Шайба дросселирующая | - | ||||||
| 73 | 201416-П29 | Болт М6-6gх12 | 2 | 2 | 2 | 2 | 2 | - | |
| 74 | 015-3113 | Гайка накидная | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
