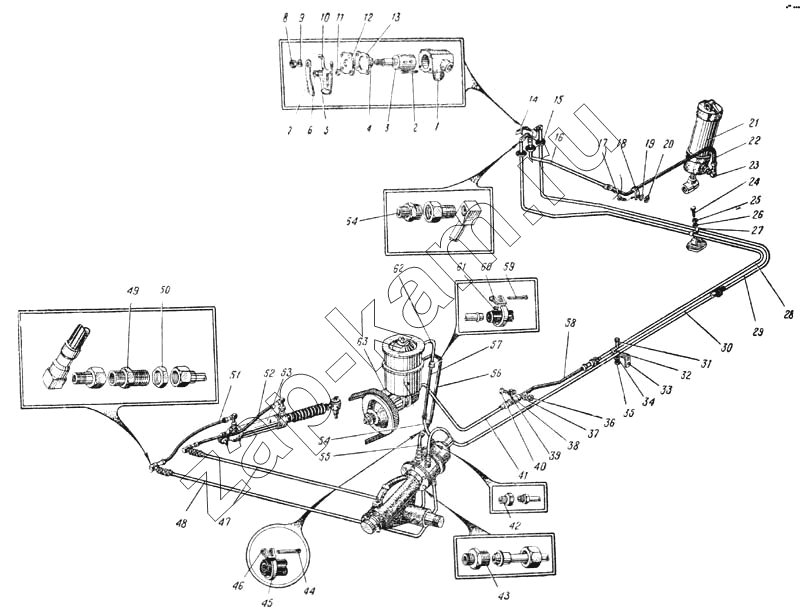

Схема системы рулевого управления (Рис. 89)
/ УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
31
31
32
32
33
34
35
36
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
49
50
53
54
55
56
57
58
59
60
61
62
63
64
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 201458-П29 | 201458-П29 | Болт М8-6gх25 | 1 | 1 | - | ||||
| 201497-П29 | 201497-П29 | Болт М10-6gх25 | 1 | - | |||||
| 375-3407669-Б | 375-3407669-Б | Шланг нагнетательный в сборе | 1 | - | |||||
| 375Т-3408668 | 375Т-3408668 | Шланг гидроподъемника в сборе | 1 | 1 | - | ||||
| 375А-3407669 | 375А-3407669 | Шланг гидроподъемника в сборе | 1 | - | |||||
| 252136-П9 | 252136-П9 | Шайба пружинная 10 | 1 | - | |||||
| 252005-П29 | 252005-П29 | Шайба 8 | 1 | 1 | - | ||||
| 252006-П29 | 252006-П29 | Шайба 10 | 1 | - | |||||
| 339159-П29 | 339159-П29 | Хомут 24 | 1 | - | |||||
| 339097-П29 | 339097-П29 | Хомут 14 | 1 | - | |||||
| 375Т-3105260 | 375Т-3105260 | Хомут | 1 | 1 | - | ||||
| 240902-П29 | 240902-П29 | Винт М5х12 | 3 | 3 | 3 | 3 | 3 | - | |
| 375-3506023 | 375-3506023 | Прокладка хомута | 1 | - | |||||
| 250512-П29 | 250512-П29 | Гайка М10 | 1 | - | |||||
| 335049-П29 | 335049-П29 | Гайка М24х1,5 | 1 | - | |||||
| 375А-3108705-01 | 375А-3108705-01 | Маслопровод от клапана управления гидроподъемником к гидроподъемнику левый в сборе | 1 | - | |||||
| 375А-3407700 | 375А-3407700 | Маслопровод от клапана управления гидроподъемником к гидроподъемнику правый в сборе | 1 | - | |||||
| 375Т-3408630-Б | 375Т-3408630-Б | Маслопровод от клапана управления к гидроподъемнику в сборе | 1 | 1 | - | ||||
| 375А-3108630 | 375А-3108630 | Маслопровод от клапана управления к гидроподъемнику в сборе | 1 | - | |||||
| 375-3105293 | 375-3105293 | Обойма прокладки | 1 | 1 | 1 | 1 | 1 | - | |
| 375-3105268-Б | 375-3105268-Б | Прокладка уплотнительная | 1 | 1 | 1 | 1 | 1 | - | |
| 1 | 375-3105132-А | Корпус | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 333309-П29 | Шпилька М10-М10х1,25х25 | 4 | 4 | 4 | 4 | 4 | - | |
| 3 | 375-3105134-Б1 | Пробка | 1 | 1 | 1 | 1 | 1 | - | |
| 4 | 375-4224134 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 5 | 252156-П9 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 6 | 250517-П29 | Гайка М10х1,25 | 8 | 8 | 8 | 8 | 8 | - | |
| 7 | 375-3105140-Б1 | Фиксатор клапана | 1 | 1 | 1 | 1 | 1 | - | |
| 8 | 250636-П29 | Гайка М16х1,5-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 9 | 252159-П9 | Шайба пружинная 16 | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 375-3105148-Б | Пластина | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 250517-П29 | Гайка М10х1,25 | 8 | 8 | 8 | 8 | 8 | - | |
| 12 | 375-3105135-Б | Корпус сальника | 1 | 1 | 1 | 1 | 1 | - | |
| 13 | 375-3105147 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 375-3105130-Б1 | Клапан управления гидроподъемником в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 15 | 375-3407647 | Кольцо уплотнительное | 3 | 3 | 3 | 3 | 3 | - | |
| 16 | 375-3407630 | Маслопровод от клапана управления к гидроподъемнику в сборе | 1 | 1 | 1 | - | |||
| 17 | 201457-П29 | Болт М8-6gх22 | 1 | 1 | 1 | - | |||
| 18 | 339159-П29 | Хомут 24 | 1 | 1 | 1 | - | |||
| 19 | 252155-П9 | Шайба пружинная 8 | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 250510-П29 | Гайка М8-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 375-3105090 | Подъемник гидравлический запасного колеса в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 375-3407668-Б | Шланг гидроподъемника в сборе | 1 | 1 | 1 | - | |||
| 23 | 375-3407646 | Штуцер | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | Болт М6х18х | Болт М6х18х | - | ||||||
| 24 | 201419-П29 | Болт М6 | 1 | 1 | 1 | 1 | 1 | - | |
| 25 | Шайба пружинная 6 | Шайба пружинная 6 | - | ||||||
| 25 | 252134-П9 | Шайба пружинная 6 | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | 252004-П29 | Шайба 6 | 1 | 1 | 1 | 1 | 1 | - | |
| 26 | Шайба 6,5х | Шайба 6,5х | - | ||||||
| 27 | Хомут крепления маслопровода | Хомут крепления маслопровода | - | ||||||
| 27 | 375-3407687 | Хомут крепления маслопровода | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 375-3408631 | Маслопровод от насоса к клапану управления гидроподъемником второй в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 29 | 375-3408633 | Маслопровод от клапана управления гидроподъемником к золотнику первый в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | Болт М8х16 | Болт М8х16 | - | ||||||
| 31 | 201454-П29 | Болт М8-6gх16 | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 339128-П29 | Скоба 12 | 2 | 2 | 2 | 2 | 2 | - | |
| 32 | Скоба 12 | Скоба 12 | - | ||||||
| 33 | 375-3408648 | Кронштейн крепления маслопроводов | 1 | 1 | 1 | 1 | 1 | - | |
| 34 | 252135-П9 | Шайба пружинная 8 | 1 | 1 | 1 | 1 | 1 | - | |
| 35 | 250510-П29 | Гайка М8-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 36 | Гайка М8 | Гайка М8 | - | ||||||
| 36 | 250510-П29 | Гайка М8-6Н | 1 | 1 | 1 | 1 | 1 | - | |
| 37 | Шайба пружинная 8 | Шайба пружинная 8 | - | ||||||
| 37 | 252135-П9 | Шайба пружинная 8 | 1 | 1 | 1 | 1 | 1 | - | |
| 38 | Хомут | Хомут | - | ||||||
| 38 | 339378-П29 | Хомут 26 | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 375-3408644 | Шайба | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | Шайба | Шайба | - | ||||||
| 40 | Болт М8х25 | Болт М8х25 | - | ||||||
| 40 | 201458-П29 | Болт М8-6gх25 | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 375-3408623 | Маслопровод от насоса к клапану управления гидроподъемником в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 339132-П29 | Штуцер М12х1х22 | 2 | 2 | 2 | 2 | 2 | - | |
| 43 | 375-3407604-Б | Штуцер корпуса золотника | 1 | 1 | 1 | 1 | 1 | - | |
| 44 | 337260-П29 | Шплинт 6,4х22 | 2 | 2 | 2 | 2 | 2 | - | |
| 45 | 339491-П29 | Лента стяжная | 2 | 2 | 2 | 2 | 2 | - | |
| 46 | 339000-П29 | Пряжка хомута | 2 | 2 | 2 | 2 | 2 | - | |
| 49 | 375-3407645*2 | Штуцер проходной | 2 | 2 | 2 | 2 | 2 | - | |
| 50 | 335049-П29 | Гайка М24х1,5 | 2 | 2 | 2 | 2 | 2 | - | |
| 53 | 375-3405010 | Гидроусилитель в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 375-3407681 | Трубка дренажная нижняя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 55 | 375-3407684 | Трубка сливного шланга в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 56 | 375-3408682 | Шланг сливной | 1 | 1 | 1 | 1 | 1 | - | |
| 57 | 375-3407622 | Шланг дренажный | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 375-3408669 | Шланг нагнетательный в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 59 | 258038-П | Шплинт 3х16 | 2 | 2 | 2 | 2 | 2 | - | |
| 60 | 353-3916017 | Пряжка хомута | 2 | 2 | 2 | 2 | 2 | - | |
| 61 | 339495-П29 | Лента стяжная | 2 | 2 | 2 | 2 | 2 | - | |
| 62 | 375-3407086 | Трубка дренажная верхняя в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 63 | 375-3407200 | Насос гйдроусилителя руля в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 64 | 375-3407603-Б | Штуцер | 8 | 8 | 8 | 8 | 8 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
