  5. Штора радиатора (Рис. 158)

Штора радиатора (Рис. 158)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

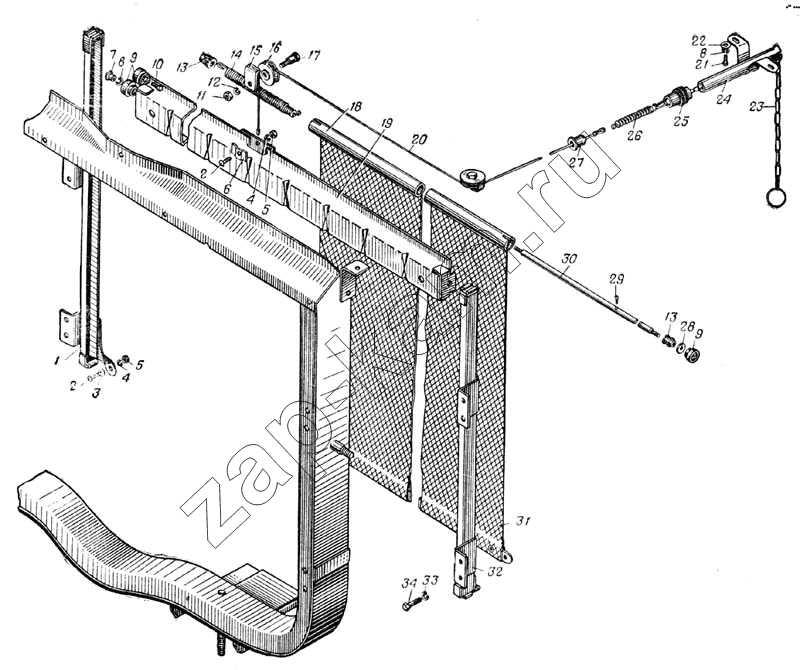

Схема/чертеж: Штора радиатора (Рис. 158) / УралАЗ УРАЛ-375
1
2
2
3
4
4
5
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
375-1310285 375-1310285 Валик шторы с полотном в сборе 11111 -
375-1310254 375-1310254 Валик шторы радиатора в сборе 11111 -
375-1310250 375-1310250 Штора радиатора с рамкой в сборе 11111 -
375-1310252 375-1310252 Шторка радиатора в сборе 11111 -
250508-П29 250508-П29 Гайка М6-6Н 22222 -
375-1302010-01 375-1302010-01 Рамка подвески радиатора в сборе 11111 -
1 375-1310358 Направляющая шторы правая в сборе 11111 -
2 220079-П29 Винт М5-6gх14 33333 -
3 252003-П29 Шайба 5 22222 -
4 252133-П9 Шайба пружинная 5 33333 -
5 250464-П29 Гайка М5-6Н 33333 -
6 375-1310343 Зажим троса 11111 -
7 375-1310277 Втулка ролика шторы 33333 -
8 252134-П9 Шайба пружинная 6 33333 -
8 252134-П9 Шайба пружинная 6 22222 -
9 375-1310279 Ролик шторы 33333 -
10 201416-П29 Болт М6-6gх12 11111 -
11 250510-П29 Гайка М8-6Н 22222 -
12 252135-П9 Шайба пружинная 8 22222 -
13 375-1310298 Подшипник валика шторы 22222 -
14 375-1310276 Пружина валика шторы 11111 -
15 375-1310357 Ограничитель троса привода шторы 22222 -
16 375-1310291 Ролик привода шторы 22222 -
17 375-1310290 Ось ролика привода шторы 22222 -
18 375-1310272 Валик шторы радиатора 11111 -
19 375-1310340 Щиток шторы радиатора в сборе 11111 -
20 375-1310380 Трос привода шторы в сборе 11111 -
21 201418-П29 Болт М6-6gх16 22222 -
22 252004-П29 Шайба 6 22222 -
23 375-1310385 Цепь привода шторы в сборе 11111 -
24 375-1310375 Трубка направляющая привода шторы в сборе 11111 -
25 Н-2010 Втулка 11111 -
26 375-1310389 Компенсатор привода шторы 11111 -
27 375-1310403-01 Уплотнитель привода шторы в сборе 11111 -
28 252037-П29 Шайба 6 11111 -
29 252542-П29 Заклепка 3х12 11111 -
30 375-1310271 Ось валика шторы 11111 -
31 375-1310265 Полотно шторы радиатора в сборе 11111 -
32 375-1310359 Направляющая шторы левая в сборе 11111 -
33 252135-П9 Шайба пружинная 8 88888 -
34 201455-П29 Болт М8-6gх18 88888 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
