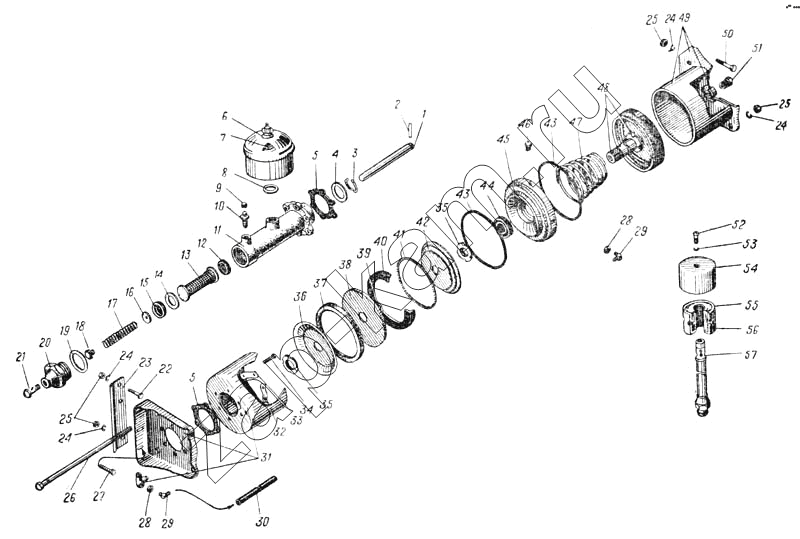

Силовой агрегат тормозов (Рис. 93)
/ УралАЗ УРАЛ-375
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
25
25
26
27
28
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 375-3510022 | 375-3510022 | Пластина | 1 | 1 | 1 | 1 | 1 | - | |
| 201543-П29 | 201543-П29 | Болт М12-6gх38 | 2 | 2 | 2 | 2 | 2 | - | |
| 375-3510030 | 375-3510030 | Шток с поршнями и проставкой в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 252007-П29 | 252007-П29 | Шайба 12 | 2 | 2 | 2 | 2 | 2 | - | |
| 375-3510026-Б | 375-3510026-Б | Цилиндр второго пневмоусилителя передний с крышкой и штуцером в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 377-3510070 | 377-3510070 | Фильтр воздушный в сборе | 1 | 1 | - | ||||
| 375-3505010-В | 375-3505010-В | Цилиндр главный тормозов в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 1 | 375-3510037 | Толкатель поршня главного цилиндра | 2 | 2 | 2 | 2 | 2 | - | |
| 2 | 250514-П29 | Гайка М12-6Н | 8 | 8 | 8 | 8 | 8 | - | |
| 2 | 258715-П29 | Штифт 3х28 | 2 | 2 | 2 | 2 | 2 | - | |
| 3 | 375-3505051 | Кольцо стопорное | 2 | 2 | 2 | 2 | 2 | - | |
| 4 | 375-3505048 | Шайба поршня упорная | 2 | 2 | 2 | 2 | 2 | - | |
| 5 | 375-3510016 | Прокладка цилиндра | 4 | 4 | 4 | 4 | 4 | - | |
| 6 | 375-3505082-Б2 | Бачок для тормозной жидкости с сеткой в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 7 | 375-3505050 | Сетка бачка в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 8 | 375-3505077 | Прокладка | 2 | 2 | 2 | 2 | 2 | - | |
| 9 | 375-3501049 | Колпачок перепускного клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 10 | 375-3501048-Б | Клапан перепускной | 2 | 2 | 2 | 2 | 2 | - | |
| 11 | 375-3505015 | Цилиндр главный тормозов | 2 | 2 | 2 | 2 | 2 | - | |
| 12 | 375-3505045-Б | Манжета наружная | 2 | 2 | 2 | 2 | 2 | - | |
| 13 | 375-3505029 | Поршень главного цилиндра | 2 | 2 | 2 | 2 | 2 | - | |
| 14 | 375-3505042-Б | Шайба поршня главного цилиндра | 2 | 2 | 2 | 2 | 2 | - | |
| 15 | 375-3505035-Б | Манжета внутренняя | 2 | 2 | 2 | 2 | 2 | - | |
| 16 | 375-3505032-Б | Держатель пружины | 2 | 2 | 2 | 2 | 2 | - | |
| 17 | 375-3505031-В | Пружина главного цилиндра | 2 | 2 | 2 | 2 | 2 | - | |
| 18 | 51-3505010 | Клапан главного цилиндра в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 19 | 375-3505103 | Кольцо уплотнительное | 2 | 2 | 2 | 2 | 2 | - | |
| 20 | 375-3505013-Б | Пробка главного цилиндра | 2 | 2 | 2 | 2 | 2 | - | |
| 21 | 333830-П2 | Болт-пробка М12х1,25х18 | 2 | 2 | 2 | 2 | 2 | - | |
| 22 | 201541-П29 | Болт М12-6gх32 | 2 | 2 | 2 | 2 | 2 | - | |
| 23 | 375-3510027 | Кронштейн пневмоусилителя передний | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 252137-П9 | Шайба пружинная 12 | 7 | 7 | 7 | 7 | 7 | - | |
| 24 | 252135-П9 | Шайба пружинная 8 | 8 | 8 | 8 | 8 | 8 | - | |
| 25 | 250514-П29 | Гайка М12-6Н | 7 | 7 | 7 | 7 | 7 | - | |
| 26 | 375-3510054 | Стяжка пневмоусилителя | 8 | 8 | 8 | 8 | 8 | - | |
| 27 | 201537-П29 | Болт М12х22 | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 334624-П29 | Гайка М14х1,5 | 4 | 4 | 4 | 4 | 4 | - | |
| 29 | 375-3510006 | Угольник проставки | 4 | 4 | 4 | 4 | 4 | - | |
| 30 | 375-3510058 | Шланг пневмоусилителя | 2 | 2 | 2 | 2 | 2 | - | |
| 31 | 375-3510025-Б | Цилиндр первого пневмоусилителя передний с крышкой и штуцером в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 375-3510034 | Пластина стопорная | 2 | 2 | 2 | 2 | 2 | - | |
| 33 | 375-3510031 | Пластина стопорная | 4 | 4 | 4 | 4 | 4 | - | |
| 34 | 201457-П29 | Болт М8-6gх22 | 12 | 12 | 12 | 12 | 12 | - | |
| 35 | 335044-П29 | Гайка М30х1,5 | 8 | 8 | 8 | 8 | 8 | - | |
| 36 | 375-3510052 | Держатель кольца | 4 | 4 | 4 | 4 | 4 | - | |
| 37 | 375-3510051 | Кольцо поршня | 4 | 4 | 4 | 4 | 4 | - | |
| 38 | 375-3510048 | Поршень | 4 | 4 | 4 | 4 | 4 | - | |
| 39 | 375-3510046 | Кольцо уплотнительное | 4 | 4 | 4 | 4 | 4 | - | |
| 40 | 375-3510045-Б | Манжета поршня пневмоусилителя | 4 | 4 | 4 | 4 | 4 | - | |
| 41 | 375-3510044-Б | Пружина манжеты | 4 | 4 | 4 | 4 | 4 | - | |
| 42 | 375-3510043-Б | Кольцо опорное | 4 | 4 | 4 | 4 | 4 | - | |
| 43 | 375-3510018 | Прокладка цилиндров | 4 | 4 | 4 | 4 | 4 | - | |
| 44 | 353-3401022-Б | Сальник в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 45 | 375-3510039 | Проставка | 2 | 2 | 2 | 2 | 2 | - | |
| 46 | 2622541-П | Пробка К1/8" | 2 | 2 | 2 | 2 | 2 | - | |
| 47 | 375-3510041 | Пружина возвратная | 2 | 2 | 2 | 2 | 2 | - | |
| 48 | 375-3510032 | Шток с упором в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 49 | 375-3510020-Б | Цилиндр пневмоусилителя задний с крышкой и штуцером в сборе | 2 | 2 | 2 | 2 | 2 | - | |
| 50 | 201539-П29 | Болт М12-6gх28 | 2 | 2 | 2 | 2 | 2 | - | |
| 51 | Н-1918 | Пробка К3/8" | 2 | 2 | 2 | 2 | 2 | - | |
| 52 | 220077-П29 | Винт М5-6gх10 | 1 | 1 | - | ||||
| 53 | 252133-П9 | Шайба пружинная 5 | 1 | 1 | - | ||||
| 54 | 377-3510073 | Крышка воздушного фильтра | 1 | 1 | - | ||||
| 55 | 377-3510074 | Корпус воздушного фильтра | 1 | 1 | - | ||||
| 56 | 377-3510075 | Набивка воздушного фильтра | 1 | 1 | - | ||||
| 57 | 377-3510071 | Трубка воздушного фильтра в сборе | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
