Система охлаждения (Рис. 34)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

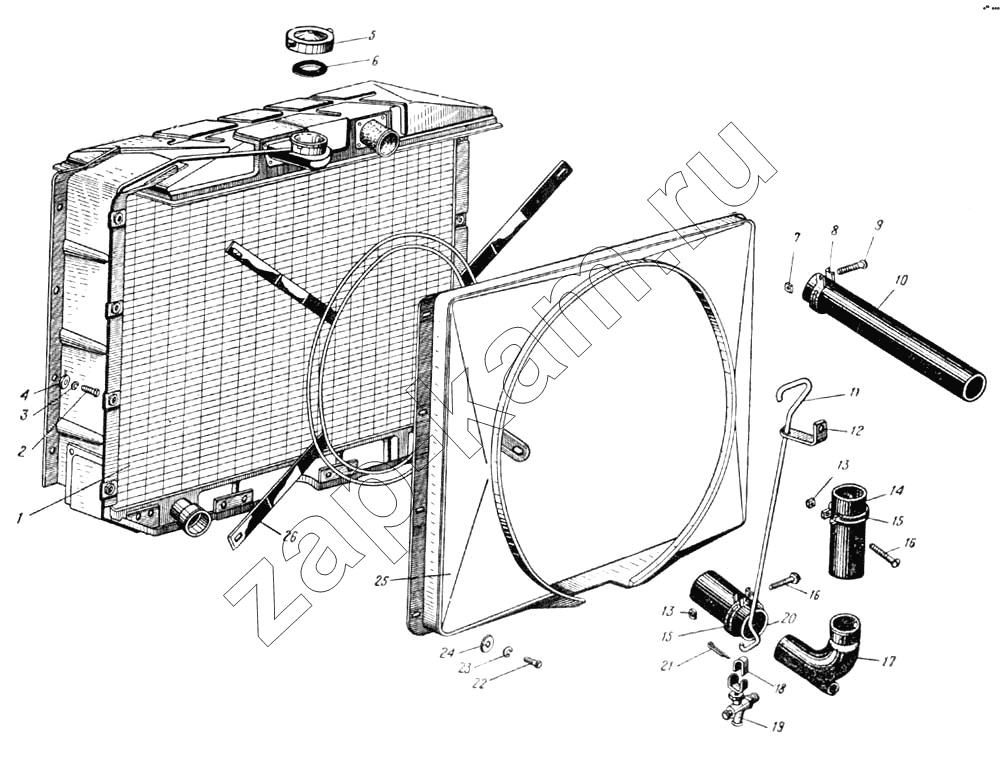

Схема/чертеж: Система охлаждения (Рис. 34) / УралАЗ УРАЛ-375
1
2
2
3
4
4
5
6
7
8
9
10
10
11
13
13
14
15
15
16
16
17
19
20
20
22
23
24
25
26
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
1 375-1301010-Ж Радиатор в сборе 11111 -
2 201455-П29 Болт М8-6gх18 99999 -
2 201455-П29 Болт М8-6gх18 88888 -
3 252135-П9 Шайба пружинная 8 88888 -
4 252005-П29 Шайба 8 99999 -
4 252005-П29 Шайба 8 88888 -
5 12-1304010 Прокладка радиатора в сборе 11111 -
6 12-1304028 Прокладка уплотнительная 11111 -
7 251084-П29 Гайка М5 22222 -
8 288017-П29 Хомут крепления шланга 22222 -
9 333771-П29 Винт М5х35 22222 -
10 375-1303010-Б Шланг отводной 11111 -
10 375-1303010-Б Шланг отводной 11111 -
11 130-1305046 Стержень привода управления сливным краном 33333 -
13 251084-П29 Гайка М5 44444 -
14 375-1303031 Шланг подводного патрубка верхний 11111 -
15 288019-П29 Хомут крепления шланга 44444 -
16 333771-П29 Винт М5х35 44444 -
17 375-1303040 Патрубок подводной 11111 -
19 375-1305010 Кран сливной в сборе 33333 -
20 375-1303030 Шланг подводного патрубка нижний 11111 -
20 375-1303030 Шланг подводного патрубка нижний 11111 -
22 201454-П29 Болт М8-6gх16 88888 -
23 252135-П9 Шайба пружинная 8 88888 -
24 252005-П29 Шайба 8 88888 -
25 375-1309010-Д Кожух вентилятора в сборе 11111 -
26 375-1309040 Кольца защитные с пружинами в сборе 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
