Стартер СТ130-А1 (Рис. 116)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

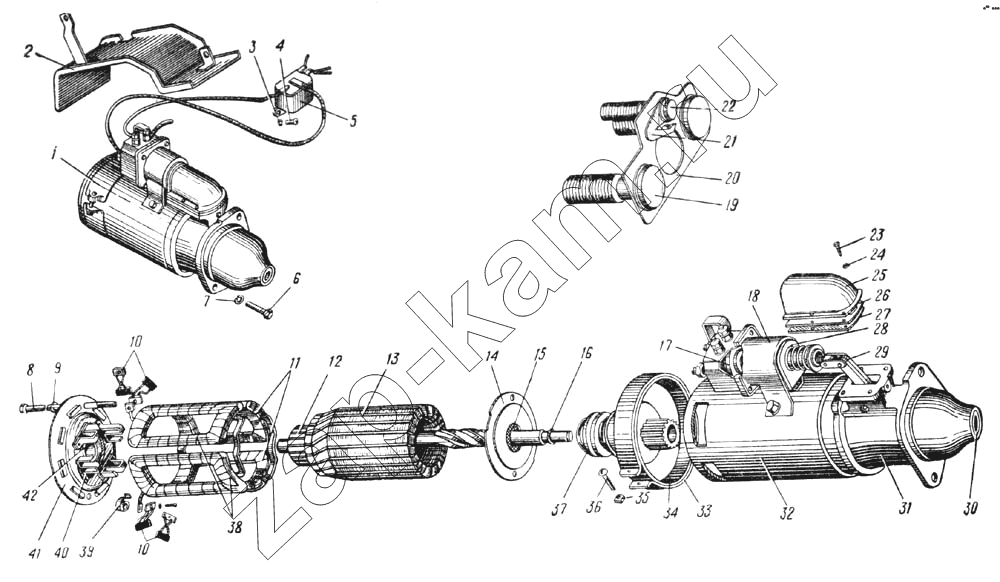

Схема/чертеж: Стартер СТ130-А1 (Рис. 116) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
1 130-3708010 Стартер типа СТ130-А1 в сборе 11 -
2 131-3708702 Щиток стартера в сборе 11111 -
3 252154-П9 Шайба пружинная 6 22222 -
4 220102-П29 Винт М6х6gх10 22222 -
5 130-3708110-А Реле включения стартера типа РС502 в сборе 11111 -
6 301156-П8 Болт М12х30 крепления стартера 22222 -
7 252137-П2 Шайба 12 пружинная 22222 -
8 1-МВВ-20-Б Шпилька стяжная 22 -
9 Х-1482 Шайба пружинная 22 -
10 СТ130А-3708050 Щетка неизолированная в сборе 44 -
11 СТ130А1-3708150 Катушки правые в сборе 11 -
12 СТ130-3708220 Коллектор в сборе 11 -
13 СТ130-3708200 Якорь в сборе 11 -
14 СТ8-3708050-А Подшипник промежуточный в сборе 11 -
15 СТ8-3708052 Вкладыш промежуточного подшипника 11 -
16 СТ4-3708007 Кольцо замковое 11 -
17 РС6-3708030 Диск контактный в сборе 11 -
18 РС14-3708000-Б Реле стартера типа РС14-Б в сборе 11 -
19 РС14-3708032-Г Болт контактный 11 -
20 РС14-3708033 Прокладка изоляционная 11 -
21 РС14-3708034 Контакт гибкий 11 -
22 РС14-3708032 Болт контактный 11 -
23 8Х-1548 Винт крепления защитного кожуха 44 -
24 Х-1012 Шайба пружинная 44 -
25 СТ21-3708016 Кожух защитный 11 -
26 СТ21-3708015 Прокладка кожуха 11 -
27 СТ21-3708017 Прокладка кожуха 11 -
28 СТ21-3708007 Прокладка кожуха со стороны реле 11 -
29 СТ14-3708020 Рычаг привода стартера в сборе 11 -
30 СЛ-138-88 Вкладыш крышки привода 11 -
31 СТ130А1-3708400 Крышка со стороны привода в сборе 11 -
32 СТ130А1-3708100 Корпус стартера в сборе 11 -
33 СЛ-8534 Лента корпуса защитная 11 -
34 МАФ-10-1358 Прокладка защитной ленты 11 -
35 8Х-1531 Гайка 11 -
36 МХ-0139 Винт ленты стяжной 11 -
37 СТ130-3708600 Привод в сборе 11 -
38 СТ130А1-3708120 Катушки левые в сборе 11 -
39 СТ21-3708304 Пружина щетки 44 -
40 1-МЗ-19 Щеткодержатель 44 -
41 СТ130-3708300 Крышка со стороны коллектора в сборе 11 -
42 1-М3-40-А Вкладыш крышки коллектора 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
