Стартер СТ2 (Рис. 115)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

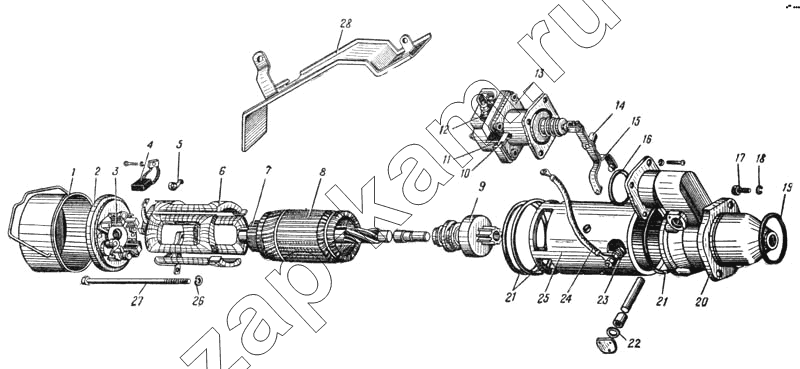

Схема/чертеж: Стартер СТ2 (Рис. 115) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С4) Урал-3775) Урал-377С Цена
1 СТ2-3708071 Кожух защитный 111 -
2 СТ2-3708300 Крышка со стороны коллектора в сборе 111 -
3 СТ21-3708303 Щеткодержатель 444 -
4 СТ130А-3708050 Щетка неизолированная в сборе 444 -
5 СТ21-3708304 Пружина щетки 444 -
6 СТ2-3708120 Катушки полюсов в сборе 111 -
7 СТ130-3708220 Коллектор в сборе 111 -
8 СТ130-3708200 Якорь в сборе 111 -
9 СТ14-3708600 Привод стартера в сборе 111 -
10 РС14-3708009-Г Кольцо уплотнительное 111 -
11 РС14-3708008-Г Кольцо уплотнительное 111 -
12 МХ-0912 Шайба резиновая 333 -
13 РС14-3708000-Г Реле стартера типа РС14-Г в сборе 111 -
14 СТ2-3708013 Ось рычага 111 -
15 СТ2-3708020 Рычаг в сборе 111 -
16 СТ2-3708003 Кольцо уплотнительное 111 -
17 301156-П8 Болт М12х30 крепления стартера 22222 -
18 252137-П2 Шайба 12 пружинная 22222 -
19 130-3430027 Кольцо стартера уплотнительное 111 -
20 СТ2-3708400 Крышка со стороны привода в сборе 111 -
21 СТ2-3708007 Кольцо уплотнительное 333 -
22 МХ-1035 Шайба резиновая 111 -
23 МХ-0913 Шайба резиновая 333 -
24 СТ2-3708060 Перемычка в сборе 111 -
25 СТ2-3708100 Корпус стартера в сборе 111 -
26 Х-1482 Шайба пружинная 222 -
27 1-МВВ-20-Г Шпилька стяжная 222 -
28 131-3708702 Щиток стартера в сборе 11111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
