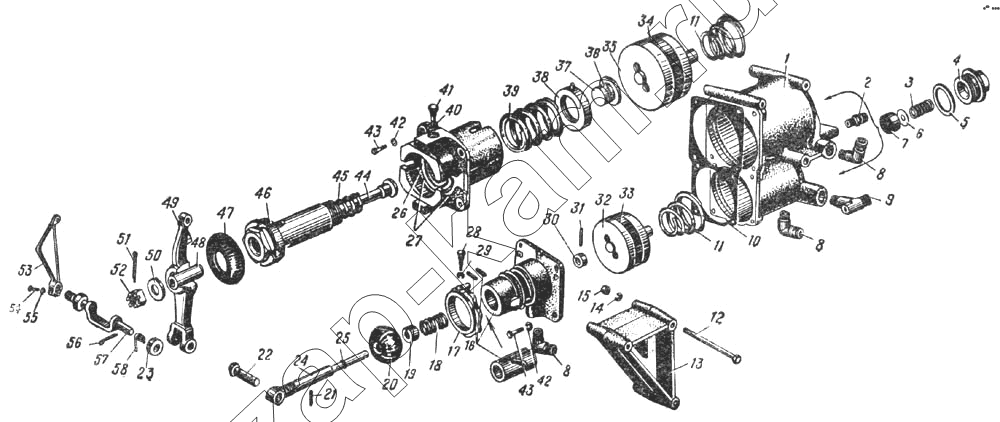

Тормозной кран (Рис. 102)
/ УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Поз. | Артикул | Название детали | 1) Урал-375 | 2) Урал-375Д | 3) Урал-375С | 4) Урал-377 | 5) Урал-377С | Цена | |
|---|---|---|---|---|---|---|---|---|---|
| 200-3514187-А | 200-3514187-А | Втулка средняя (только для запасных частей) | - | ||||||
| 200-3514187-А2 | 200-3514187-А2 | Втулка длинная (только для запасных частей) | - | ||||||
| Н-196 | Н-196 | Пробка спускная К1/2" | 1 | 1 | 1 | 1 | 1 | - | |
| 1 | 210-3514020 | Корпус тормозного крана | 1 | 1 | 1 | 1 | 1 | - | |
| 2 | 339049-П | Штуцер К1/2"-М16х1,5 | 1 | 1 | 1 | 1 | 1 | - | |
| 3 | 200-3514041-Б | Пружина клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 4 | 200-3514042-Б | Корпус пружины | 2 | 2 | 2 | 2 | 2 | - | |
| 5 | 200-3514045-Б | Кольцо уплотнительное | 2 | 2 | 2 | 2 | 2 | - | |
| 6 | 200-3514033 | Шайба клапана | 2 | 2 | 2 | 2 | 2 | - | |
| 7 | 200-3514032-А1 | Клапан тормозного крана | 2 | 2 | 2 | 2 | 2 | - | |
| 8 | 339054-П | Угольник М20х1,5 К1/2" | 3 | 3 | 3 | 2 | 2 | - | |
| 9 | 339055-П | Угольник тормозного крана М20х1,5 К1/2" | 1 | 1 | 1 | 1 | 1 | - | |
| 10 | 11-3514238 | Прокладка | 1 | 1 | 1 | 1 | 1 | - | |
| 11 | 200-3514095 | Пружина возвратная | 2 | 2 | 2 | 2 | 2 | - | |
| 12 | 331480-П29 | Болт М10х202 | 3 | 3 | 3 | 3 | 3 | - | |
| 13 | 375-3514150-В | Кронштейн тормозного крана | 1 | 1 | 1 | 1 | 1 | - | |
| 14 | 252136-П9 | Шайба пружинная 10 | 3 | 3 | 3 | 3 | 3 | - | |
| 15 | 250512-П29 | Гайка М10 | 3 | 3 | 3 | 3 | 3 | - | |
| 16 | 11-3514130 | Крышка нижнего цилиндра с втулкой в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 17 | 200-3514170 | Кольцо регулировочное опережения торможения прицепа | 1 | 1 | 1 | 1 | 1 | - | |
| 18 | 200-3514165 | Пружина тяги | 1 | 1 | 1 | 1 | - | ||
| 19 | 200-3514162 | Гайка регулировочная | 1 | 1 | 1 | 1 | 1 | - | |
| 20 | 200-3514138 | Пылепредохранитель | 1 | 1 | 1 | 1 | 1 | - | |
| 21 | 258052-П | Шплинт 4х20 | 1 | 1 | 1 | 1 | 1 | - | |
| 22 | 260088-П29 | Палец 12х38 | 1 | 1 | 1 | 1 | 1 | - | |
| 23 | 200-3514206 | Втулка оси | 1 | 1 | 1 | 1 | 1 | - | |
| 24 | 200-3514160-А | Тяга нижнего цилиндра | 1 | 1 | 1 | 1 | - | ||
| 25 | 11-3514230 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | - | ||
| 26 | 11-3514232 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 27 | 11-3514132 | Крышка верхнего цилиндра в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 28 | 200-3514172 | Болт регулировочного кольца | 1 | 1 | 1 | 1 | - | ||
| 29 | 252155-П2 | Шайба 8 пружинная | 1 | 1 | 1 | 1 | - | ||
| 30 | 200-3514163 | Шайба упорная | 1 | 1 | 1 | 1 | 1 | - | |
| 31 | 200-3514164 | Штифт упорной шайбы | 1 | 1 | 1 | 1 | 1 | - | |
| 32 | 200-3514080-В | Поршень нижнего цилиндра | 1 | 1 | 1 | 1 | 1 | - | |
| 33 | 200-3514085-Б | Манжета поршня | 1 | 1 | 1 | 1 | 1 | - | |
| 34 | 200-3514086-Б | Манжета поршня | 1 | 1 | 1 | 1 | 1 | - | |
| 35 | 200-3514081-Б | Поршень верхнего цилиндра | 1 | 1 | 1 | 1 | 1 | - | |
| 36 | 11-3514234 | Кольцо уплотнительное | 1 | 1 | 1 | 1 | 1 | - | |
| 37 | 11-3514136 | Заглушка | 1 | 1 | 1 | 1 | 1 | - | |
| 38 | 11-3514107 | Гайка со штифтом в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 39 | 200-3514104-Б | Пружина уравновешивающая | 1 | 1 | 1 | 1 | 1 | - | |
| 40 | 252156-П2 | Шайба 10 пружинная | 1 | 1 | 1 | 1 | 1 | - | |
| 41 | 200-3514119 | Болт стопорный | 1 | 1 | 1 | 1 | 1 | - | |
| 42 | 252136-П2 | Шайба 10 пружинная | 4 | 4 | 4 | 4 | 4 | - | |
| 43 | 201497-П29 | Болт М10-6gх25 | 4 | 4 | 4 | 4 | 4 | - | |
| 44 | 200-3514180-А | Тяга верхнего цилиндра | 1 | 1 | 1 | 1 | 1 | - | |
| 45 | 200-3514185 | Пружина тяги | 1 | 1 | 1 | 1 | 1 | - | |
| 46 | 200-3514114-Б | Труба уравновешивающей пружины с регулировочной гайкой и шайбой в сборе | 1 | 1 | 1 | 1 | 1 | - | |
| 47 | 200-3514139 | Пылепредохранитель | 1 | 1 | 1 | 1 | 1 | - | |
| 48 | 200-3514187 | Втулка короткая (только для запасных частей) | - | ||||||
| 49 | 200-3514144-В | Рычаг тормозного крана | 1 | 1 | 1 | 1 | 1 | - | |
| 50 | 312314-П29 | Шайба 16 | 1 | 1 | 1 | 1 | 1 | - | |
| 51 | 258055-П | Шплинт 4х36 | 1 | 1 | 1 | 1 | 1 | - | |
| 52 | 250871-П29 | Гайка М16х1,5 | 1 | 1 | 1 | 1 | 1 | - | |
| 53 | 200-3514200-Б | Рычаг ручного привода тормозов прицепа | 1 | 1 | 1 | 1 | 1 | - | |
| 54 | 201420-П29 | Болт М6-6gх20 | 1 | 1 | 1 | 1 | 1 | - | |
| 55 | 252134-П9 | Шайба пружинная 6 | 1 | 1 | 1 | 1 | 1 | - | |
| 56 | 258052-П | Шплинт 4х20 | 1 | 1 | 1 | 1 | 1 | - | |
| 57 | 200-3514205-Б | Ось рычага | 1 | 1 | 1 | 1 | 1 | - | |
| 58 | 200-3514212-Б | Пружина оси возвратная | 1 | 1 | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
