  5. Вертикальный держатель запасного колеса (Рис. 160)

Вертикальный держатель запасного колеса (Рис. 160)
/ УралАЗ УРАЛ-375

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

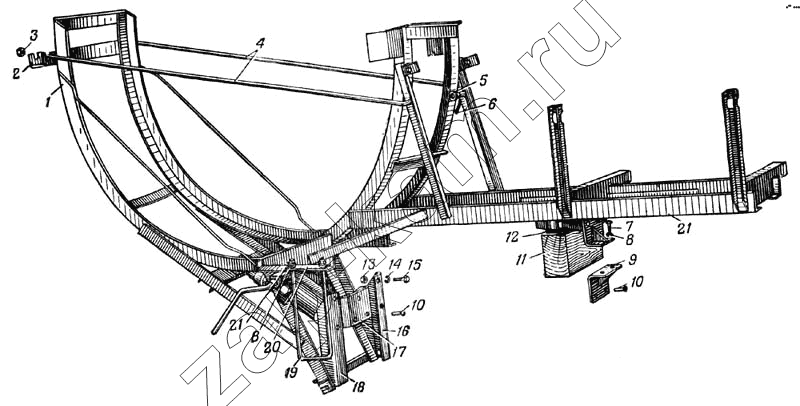

Схема/чертеж: Вертикальный держатель запасного колеса (Рис. 160) / УралАЗ УРАЛ-375
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
21
Поз. Артикул Название детали 1) Урал-3752) Урал-375Д3) Урал-375С5) Урал-377С Цена
375-3105084 375-3105084 Рукоятка защелки 1111 -
201460-П29 201460-П29 Болт М8-6gх30 1111 -
258068-П29 258068-П29 Шплинт 5х35 4444 -
375-3105087 375-3105087 Пружина защелки 1111 -
375Т-3105532 375Т-3105532 Ось откидного кронштейна 1111 -
375Т-3105527 375Т-3105527 Ось гидроподъемника 1111 -
375С-3105020-10 375С-3105020-10 Основание держателя запасного колеса в сборе 1 -
377С-3105065 377С-3105065 Кронштейн откидной с подножкой в сборе 11 -
375-3105085 375-3105085 Защелка откидного кронштейна 1111 -
250510-П29 250510-П29 Гайка М8-6Н 1111 -
242244-П29 242244-П29 Винт М8х12 1111 -
1 375-3105065 Кронштейн откидной в сборе 11 -
2 375-3105013-10 Скоба стяжки 2222 -
3 250560-П29 Гайка М16х1,5-6Н 4444 -
4 375-3105460 Стяжка в сборе 2222 -
5 252016-П29 Шайба 14 2222 -
6 258052-П29 Шплинт 4х20 2222 -
7 200367-П29 Болт М12-6gх45 2222 -
8 252137-П9 Шайба пружинная 12 2222 -
9 375-3105155 Угольник в сборе 1111 -
10 256902-П Заклепка 14х35 2222 -
10 256902-П Заклепка 14х35 2222 -
11 375-3105164-10 Брус основания 1111 -
12 375-3105489 Прокладка бруса основания 1111 -
13 250558-П29 Гайка М14-6Н 2222 -
14 252138-П9 Шайба пружинная 14 2222 -
15 201587-П29 Болт М14-6gх35 2222 -
16 375-3105031 Кронштейн передний в сборе 1111 -
17 375-3105112 Скоба гидроподъемника в сборе 1111 -
18 375-3105050 Кронштейн задний в сборе 1111 -
19 375-3105493 Стремянка 2222 -
20 375-3105457 Накладка стремянки 2222 -
21 250514-П29 Гайка М12-6Н 4444 -
21 375-3105020 Основание держателя запасного колеса в сборе 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
