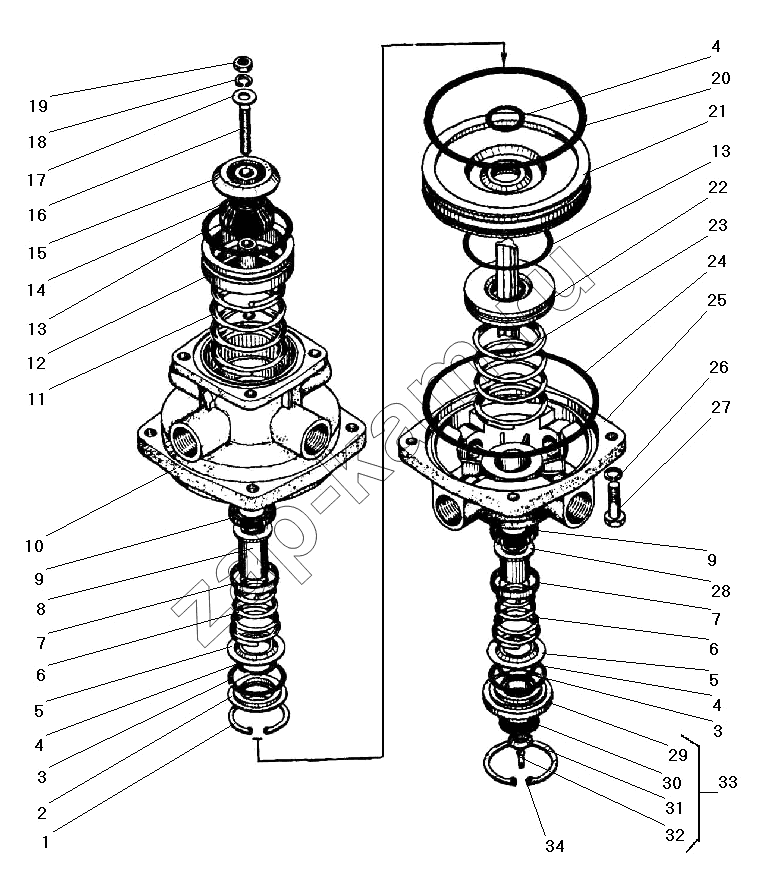

Детали тормозного двухсекционного крана
/ УралАЗ УРАЛ-43203-10
/130.gif)
1
2
3
3
4
4
4
5
5
6
6
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1 | 489306-П2 | Кольцо упорное 38х1,5 | 1; | - | |
| 2 | 100-3514030 | Обойма | 1; | - | |
| 3 | 100-3536029 | Кольцо О-образное 32х3 | 2; | - | |
| 4 | 100-3514028 | Кольцо О-образное 20,3х2,4 | 3; | - | |
| 5 | 100-3514027 | Кольцо опорное | 2; | - | |
| 6 | 100-3514026 | Пружина | 2; | - | |
| 7 | 100-3514024 | Колпачок | 2; | - | |
| 8 | 100-3514022 | Корпус клапана | 1; | - | |
| 9 | 100-3514023 | Кольцо клапана | 2; | - | |
| 10 | 100-3514020 | Корпус верхний | 1; | - | |
| 11 | 100-3514050 | Пружина | 1; | - | |
| 12 | 100-3514052 | Поршень верхний | 1; | - | |
| 13 | 100-3514035 | Кольцо О-образное 54,2х3 | 2; | - | |
| 14 | 100-3514055 | Элемент уравновешивающий | 1; | - | |
| 15 | 100-3514056 | Тарелка пружины | 1; | - | |
| 16 | 302200-П29 | Винт М6х35 | 1; | - | |
| 17 | 305893-П29 | Шайба 7 плоская | 1; | - | |
| 18 | 305887-П29 | Шайба 6 пружинная | 1; | - | |
| 19 | 250508-П29 | Гайка М6-6Н | 1; | - | |
| 20 | 100-3514033 | Кольцо О-образное 100х3 | 2; | - | |
| 21 | 100-3514032 | Поршень большой | 1; | - | |
| 22 | 100-3514034 | Поршень малый | 1; | - | |
| 23 | 100-3514036 | Пружина | 1; | - | |
| 24 | 100-3514049 | Кольцо О-образное 109,5х3 | 1; | - | |
| 25 | 100-3514040 | Корпус нижний | 1; | - | |
| 26 | 305890-П2 | Шайба 8 пружинная | 8; | - | |
| 27 | 201458-П29 | Болт М8-6gх25 | 4; | - | |
| 28 | 100-3514042 | Корпус клапана | 1; | - | |
| 29 | 100-3514045 | Корпус | 1; | - | |
| 30 | 100-3514046 | Клапан | 1; | - | |
| 31 | 100-3514047 | Шайба | 1; | - | |
| 32 | 100-3514048 | Заклепка | 1; | - | |
| 33 | 100-3514044 | Окно выпускное в сборе | 1; | - | |
| 34 | 489310-П2 | Кольцо упорное 45х1,75 | 1; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
