Головка и поршень компрессора
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

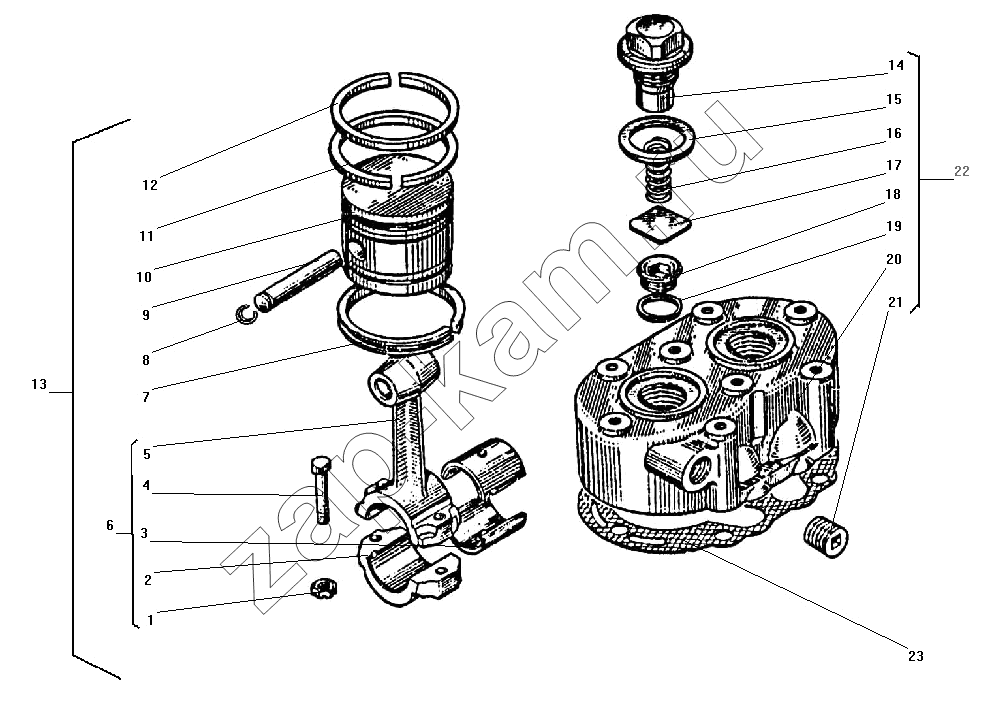

Схема/чертеж: Головка и поршень компрессора / УралАЗ УРАЛ-43203-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 303180-01 Гайка 4; -
2 130-3509196-30 Крышка шатуна 2; -
3 130-3509092-01 Вкладыш шатуна 4; -
4 130-3509200-10 Болт 4; -
5 130-3509190-40 Шатун 2; -
6 130-3509180-05 Шатун в сборе 2; -
7 130-3509166 Кольцо поршня маслосъемное 2; -
8 130-3509172 Кольцо поршневого пальца стопорное 4; -
9 130-3509170 Палец компрессора поршневой 2; -
10 130-3509160-02 Поршень 2; -
11 130-3509164-01 Кольцо компрессионное 2; -
12 130-3509164 Кольцо поршня компрессионное 2; -
13 130-3509150-05 Поршень с шатуном 2; -
14 120-3509044 Пробка нагнетательного клапана 2; -
15 120-3509045 Прокладка пробки 2; -
16 120-3509048 Пружина нагнетательного клапана 2; -
17 130-3509050 Клапан нагнетательный 2; -
18 130-3509051-А Седло нагнетательного клапана 2; -
19 130-3509055 Прокладка седла нагнетательного клапана 2; -
20 130-3509040-02 Головка компрессора 1; -
21 483014 Заглушка 1; -
22 130-3509039-03 Головка компрессора в сборе 1; -
23 130-3509043-А Прокладка головки 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
