Карданный вал среднего моста
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

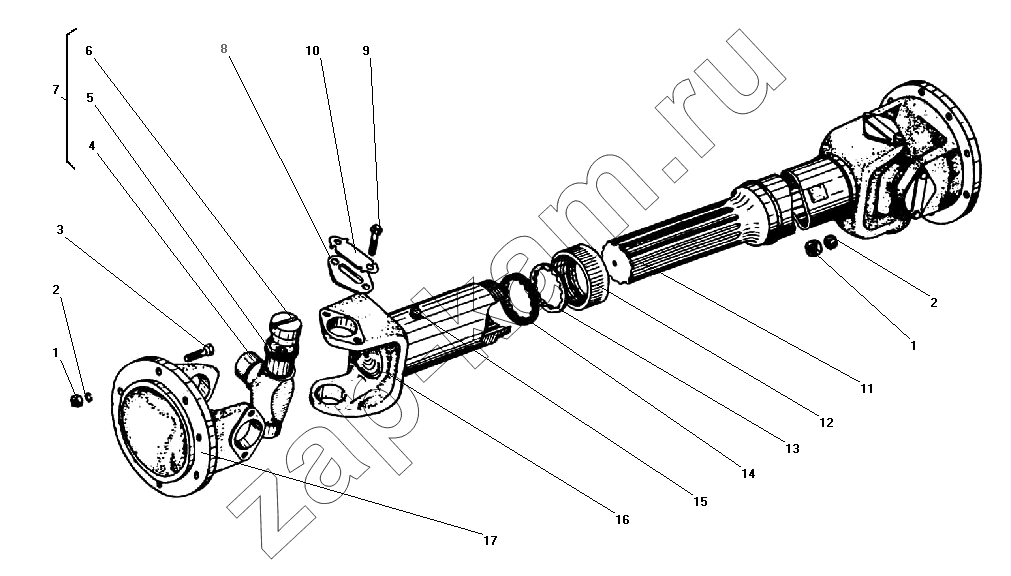

Схема/чертеж: Карданный вал среднего моста / УралАЗ УРАЛ-43203-10
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 334405 Гайка М10х1 16; -
2 252136-П2 Шайба 10 пружинная 16; -
3 331570 Болт М10х1х34 8; -
4 131-2205030-В Крестовина 2; -
5 131-2205042-Б Уплотнение подшипника 8; -
6 804807К3С10 Подшипник роликовый игольчатый 8; -
7 131-2205025-А2 Крестовина в сборе 2; -
8 200-2201040 Пластина опорная подшипника 8; -
9 201454-П29 Болт М8-6gх16 16; -
10 200-2201041 Пластина-замок 8; -
11 4320-2205015 Вал карданный (сварка) 1; -
12 200-2201087-Т Обойма 1; -
13 500-2201089 Кольцо 1; -
14 500А-2201090-Б Кольцо уплотнительное 1; -
15 264020-П29 Масленка 1.3 1; -
16 500-2201047-Б Вилка скользящая карданного вала среднего моста в сборе 1; -
17 500-2201049-А Фланец-вилка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
