Клапан управления усилительным механизмом
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

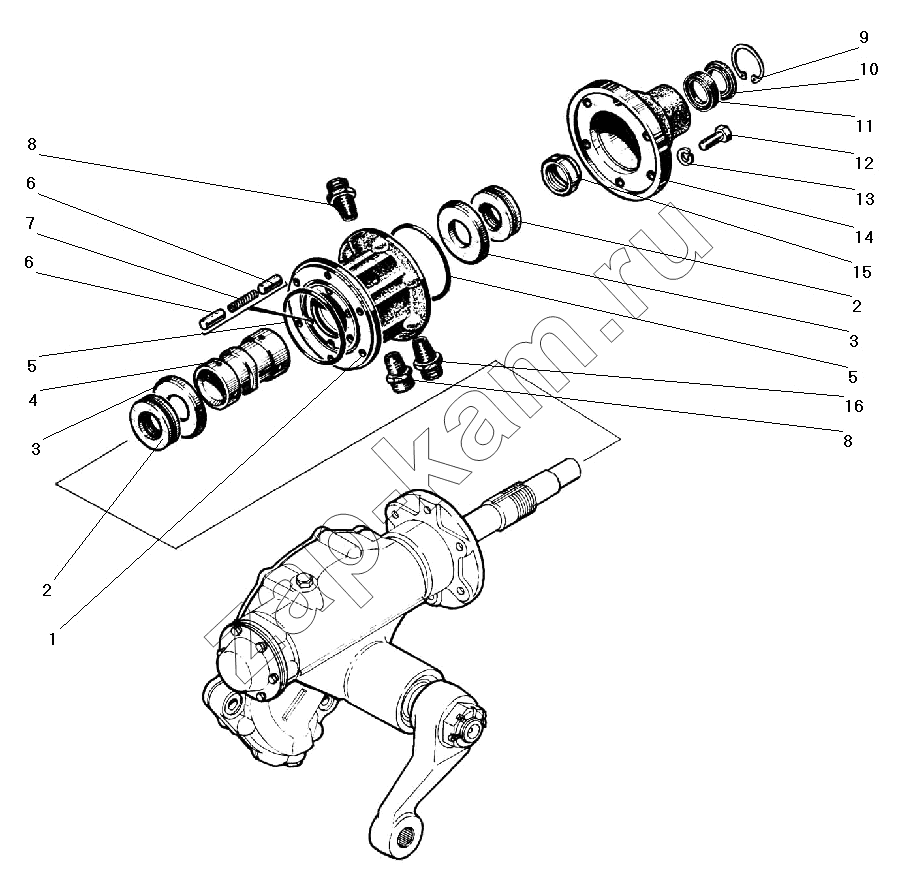

Схема/чертеж: Клапан управления усилительным механизмом / УралАЗ УРАЛ-43203-10
1
2
2
3
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 4320-3430023 Корпус золотника со штуцерами в сборе 1; -
2 8207 Подшипник шариковый упорный однорядный 2; -
3 375-3430063-10 Кольцо плунжеров подвижное 2; -
4 375-3430055-01 Золотник 1; -
5 375-3430080-10 Кольцо уплотнительное корпуса золотника 2; -
6 375-3430060 Плунжер золотника 12; -
7 4320-3430062 Пружина 6; -
8 375-3407603-Б Штуцер 3; -
9 375-3430068 Кольцо стопорное 1; -
10 375-3430065-01 Кольцо уплотнительное в сборе 1; -
11 375-3430057-10 Манжета в сборе 1; -
12 331472-П29 Болт М10х25 12; -
13 252136-П2 Шайба 10 пружинная 12; -
14 375-3430051-12 Крышка золотника 1; -
15 375-3401071-01 Гайка крепления золотника 1; -
16 375-3407604-Б Штуцер корпуса золотника 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
