Тормозной двухсекционный кран с рычагом
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

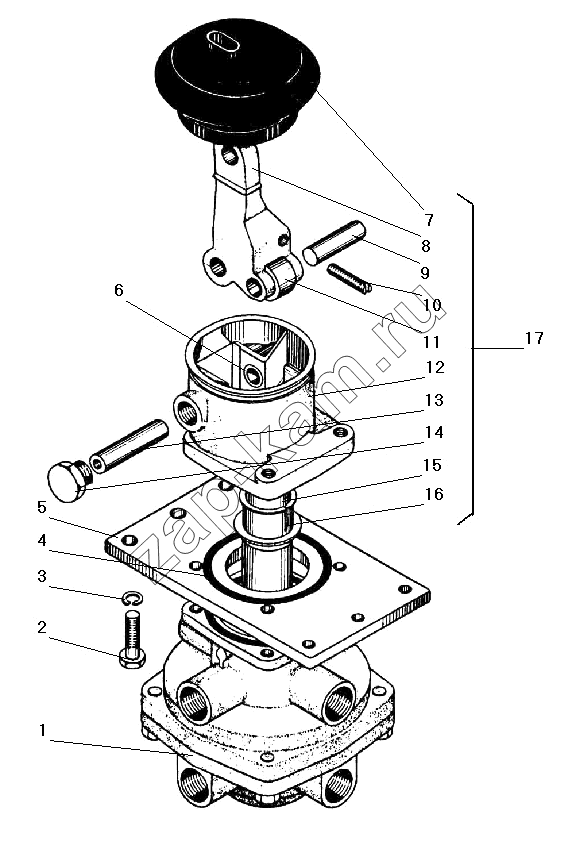

Схема/чертеж: Тормозной двухсекционный кран с рычагом / УралАЗ УРАЛ-43203-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
1 100-3514010 Кран тормозной двухсекционный в сборе 1; -
2 201460-П29 Болт М8-6gх30 4; -
3 305890-П2 Шайба 8 пружинная 4; -
4 100-3514013 Кольцо прокладочное 2; -
5 100-3514012 Плита опорная 1; -
6 100-3514073 Втулка 2; -
7 100-3514080-01 Оболочка защитная 1; -
8 100-3514074 Рычаг 1; -
9 484107-П29 Штифт 12х39 1; -
10 480704-П29 Винт М6х30 1; -
11 100-3514075 Ролик 1; -
12 100-3514071 Корпус со втулками в сборе 1; -
13 100-3514076 Ось 1; -
14 100-3514078 Пробка М16х1,5 1; -
15 100-3514079 Толкатель 1; -
16 100-3514077 Втулка 1; -
17 100-3514070 Рычаг тормозного крана в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
