Трубопроводы системы отопления кабины
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

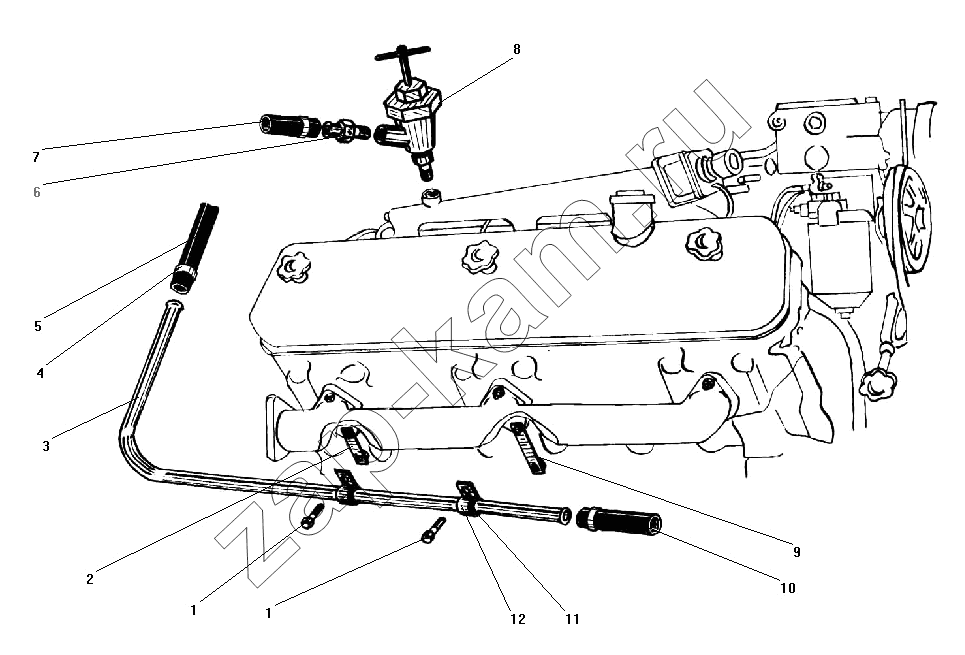

Схема/чертеж: Трубопроводы системы отопления кабины / УралАЗ УРАЛ-43203-10
1
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 201416-П29 Болт М6-6gх12 2; -
2 4320Я-8101291 Кронштейн трубы отопителя передний 1; -
3 4320Я-8101453 Труба отопителя отводящая 1; -
4 00.78-00 Хомут червячный 3; -
5 4320-8101222 Шланг отопителя верхний 1; -
6 4320-1013123 Штуцер 1; -
7 4320-3408670 Шланг сливной 1; -
8 5557-8101180 Кран масляного радиатора в сборе 1; -
9 4320Я-8101298 Кронштейн трубы отопителя задний 1; -
10 5323-3408670 Шланг сливной 1; -
11 375-3506023 Прокладка хомута 2; -
12 339098-П29 Хомут крепления шланга 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
