Установка пневмоуправления ДОМ
/ УралАЗ УРАЛ-43203-10

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

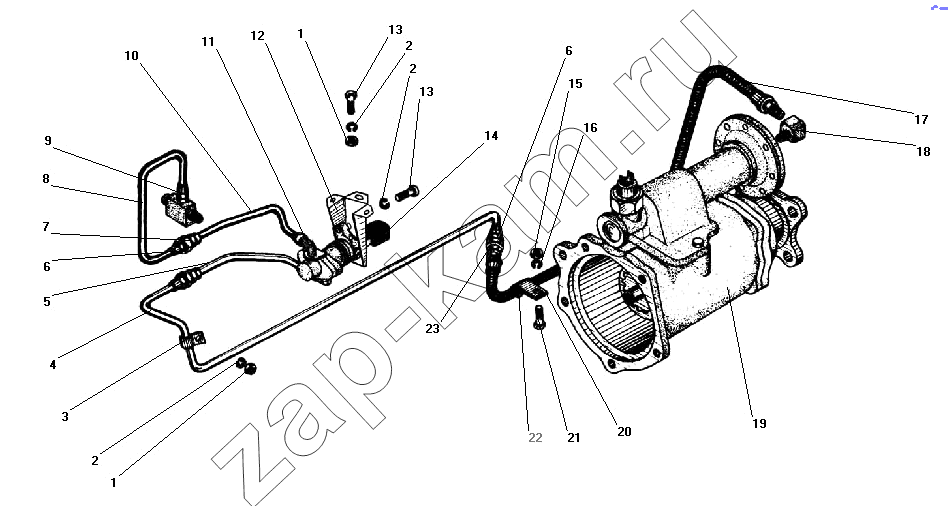

Схема/чертеж: Установка пневмоуправления ДОМ / УралАЗ УРАЛ-43203-10
1
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 250508-П29 Гайка М6-6Н 4; -
2 252154-П2 Шайба 6 пружинная 6; -
3 Н-2910-П29 Скоба 1; -
4 4320-4202154 Трубка подводящая к диафрагме первая 1; -
5 5920-4202344 Трубка подводящая к диафрагме вторая 1; -
6 250513-П29 Гайка М10х1-6Н 3; -
7 339396 Штуцер 2; -
8 5920-4202329 Трубка соединительная 1; -
9 339200-П29 Штуцер М10х1 К1/8" 1; -
10 5920-4202327 Трубка подводящая к крану 1; -
11 339520-П29 Угольник М10х1 К1/8" 2; -
12 5920-4202277 Кронштейн 1; -
13 220104-П29 Винт М6-6gх14 5; -
14 4322-4206200 Кран в сборе 1; -
15 250512-П29 Гайка М10 1; -
16 252156-П2 Шайба 10 пружинная 1; -
17 375-4225075-02 Шланг гибкий системы накачки шин в сборе 1; -
18 375-4245114 Штуцер подвода воздуха 1; -
19 5557-4202010 Отбор мощности дополнительный в сборе 1; -
20 339098-П29 Хомут крепления шланга 1; -
21 201495-П29 Болт М10-6gх20 1; -
22 375-3506023 Прокладка хомута 1; -
23 339938 Штуцер М14х1,5 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
