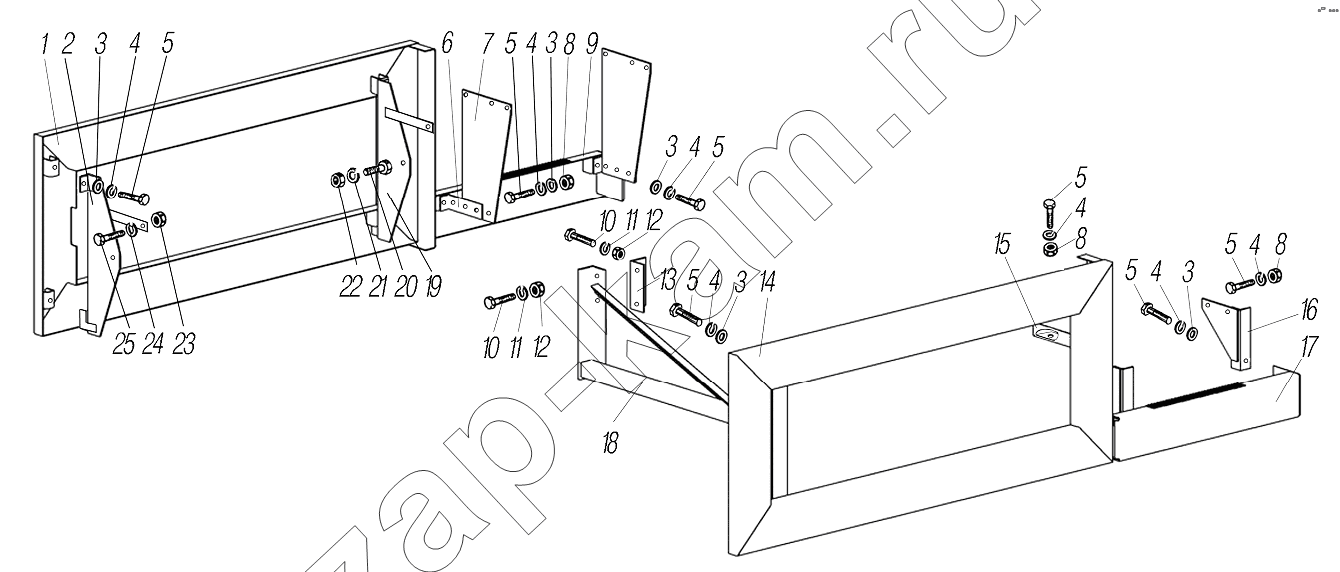

Установка боковых защитных устройств
/ УралАЗ УРАЛ-43204-1111-70
1
2
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
8
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Поз. | Артикул | Название детали | 43204-1111-70 | 43204-1153-70 | |
|---|---|---|---|---|---|
| 1 | 4320Я5-3932003-01 | Устройство боковое защитное левое | 1 | 1 | |
| 2 | 4320Ф-3932097 | Пластина соединительная | 1 | 1 | |
| 3 | 252038-П29 | Шайба 8,5 | 12 | 12 | |
| 4 | 252135-П2 | Шайба 8 пружинная | 18 | 18 | |
| 5 | 201457-П29 | Болт М8-6gх22 | 18 | 18 | |
| 6 | 4320Ф-3932075 | Уголок | 2 | 2 | |
| 7 | 4320Ф-3932103 | Кронштейн | 2 | 2 | |
| 8 | 250510-П29 | Гайка М8-6Н | 10 | 10 | |
| 9 | 4320Ф-3932004 | Устройство боковое защитное левое переднее | 1 | 1 | |
| 10 | 201589-П29 | Болт М14-6gх40 | 4 | 4 | |
| 11 | 252138-П2 | Шайба 14 пружинная | 4 | 4 | |
| 12 | 250558-П29 | Гайка М14-6Н | 4 | 4 | |
| 13 | 4320Ф-3932077 | Угольник соединительный | 1 | 1 | |
| 14 | 4320Я5-3932062-01 | Устройство боковое защитное правое | 1 | 1 | |
| 15 | 4320Ф-3932018 | Кронштейн передний | 1 | 1 | |
| 16 | 4320Ф-3932076 | Кронштейн | 2 | 2 | |
| 17 | 4320Ф-3932005 | Устройство боковое защитное правое переднее | |||
| 18 | 4320Ф-3932030-10 | Кронштейн | 1 | 1 | |
| 19 | 4320Ф-3932096 | Пластина соединительная | 1 | 1 | |
| 20 | 201497-П29 | Болт М10-6gх25 | 2 | 2 | |
| 21 | 252136-П2 | Шайба 10 пружинная | 2 | 2 | |
| 22 | 250512-П29 | Гайка М10 | 2 | 2 | |
| 23 | 250514-П29 | Гайка М12-6Н | 2 | 2 | |
| 24 | 252137-П2 | Шайба 12 пружинная | 2 | 2 | |
| 25 | 201538-П29 | Болт М12-6gх25 | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
