Кран пневмоуправления
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

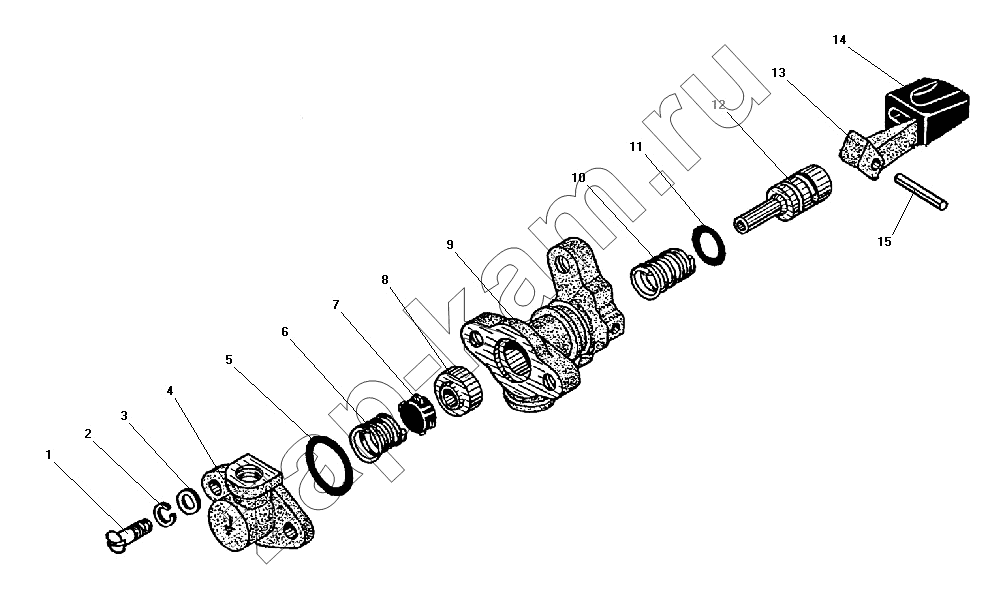

Схема/чертеж: Кран пневмоуправления / УралАЗ УРАЛ-43206-41
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Поз. Артикул Название детали Кол-во Цена
1 220105-П29 Винт М6-6gх16 2; -
2 252134-П2 Шайба 6 пружинная 2; -
3 252004-П29 Шайба 6 2; -
4 4322-4206220-01 Крышка 1; -
5 018-022-25-2-2 Кольцо уплотнительное 1; -
6 4320Х-4206222 Пружина клапана 1; -
7 4322-4206210 Клапан 1; -
8 4322-4206219-10 Седло клапана 1; -
9 4322-4206217 Корпус 1; -
10 4322-4206218 Пружина штока 1; -
11 010-014-25-2-3 Кольцо уплотнительное 1; -
12 4322-4206206-10 Шток крана 1; -
13 4322-4206216 Рычаг 1; -
14 4322-8109044-10 Ручка управления 1; -
15 4322-4206215 Штифт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
