Нагнетатель насосного агрегата
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

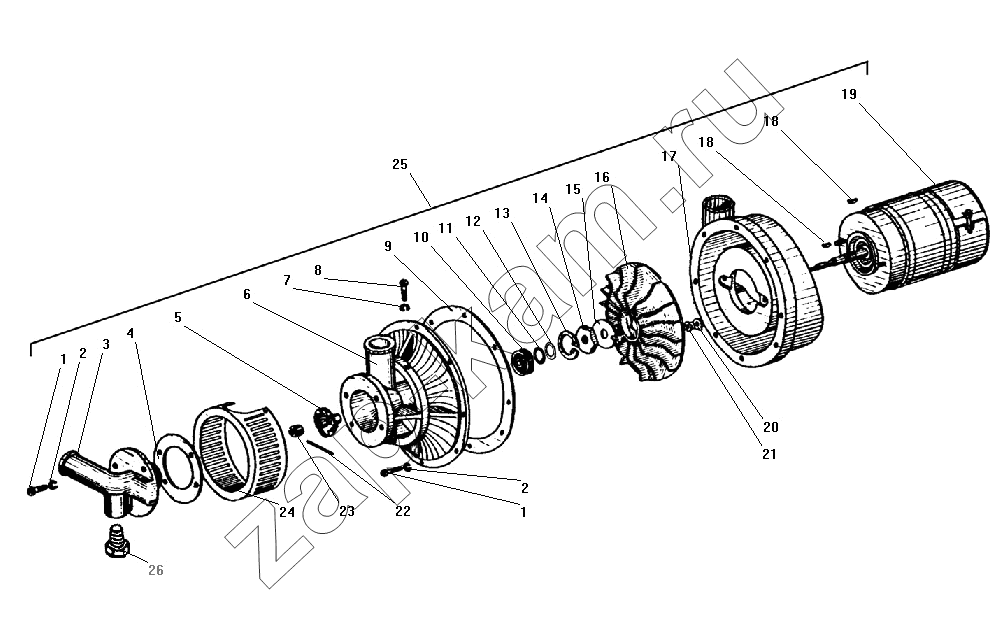

Схема/чертеж: Нагнетатель насосного агрегата / УралАЗ УРАЛ-43206-41
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 1/03767/01 Винт М6х16 12; -
2 1/05164/77 Шайба 6 пружинная 12; -
3 ПЖД30-1015222 Патрубок подводящий 1; -
4 ПЖД600-1015221 Прокладка патрубка 4; -
5 ПЖД30-1015236-12 Колесо рабочее в сборе 1; -
6 ПЖД30-1015220-10 Корпус нагнетателя 1; -
7 1/11953/77 Шайба 4 пружинная 3; -
8 1/03747/01 Винт М4х8 3; -
9 ПЖД600-1015233 Прокладка 4; -
10 ПЖД-30-1015240 Сальник нагревателя 1; -
11 ПЖД600Е-1015226-10 Кольцо сальника 1; -
12 ПЖД600Е-1015227-10 Воротник пылезащитный 2; -
13 ОВ65-0320 Кольцо стопорное 1; -
14 ПЖД30-1015224-20 Гайка крепления крыльчатки 1; -
15 ПЖД30-1015228-10 Шайба стопорная 1; -
16 ПЖД30-1015230-20 Крыльчатка вентилятора 1; -
17 ПЖД30-1015231-02 Улитка нагнетателя 1; -
18 ПЖД30-1015225 Шпонка сегментная 2; -
19 МЭ252-3730000 Электродвигатель типа МЭ-252 1; -
20 ПЖД600-1015232 Шайба стопорная 2; -
21 ПЖД600-1015229 Гайка крепления улитки 2; по запросу
22 ПЖД600-1015244 Проволока контровки гайки 1; -
23 ПЖД30-1015223 Гайка крепления рабочего колеса 1; -
24 ПЖД600-1015212-10 Сетка нагнетателя в сборе 1; -
25 ПЖД30Г-1015210 Нагнетатель в сборе 1; -
26 45 9932 1302 Пробка КГ 1/4" 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
