Одинарный защитный клапан
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

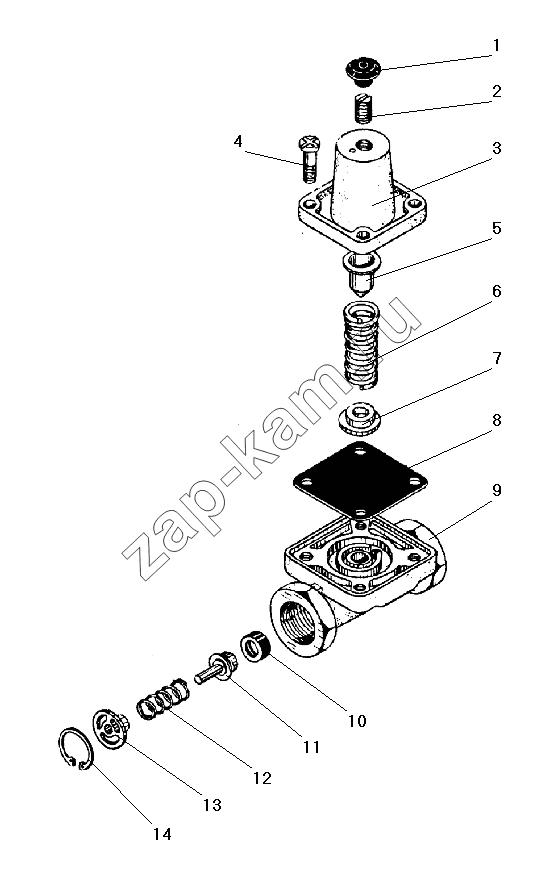

Схема/чертеж: Одинарный защитный клапан / УралАЗ УРАЛ-43206-41
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
1 100-3515243 Колпачок защитный 1; -
2 302199 Винт 1; -
3 100-3515040 Крышка 1; -
4 302206-П29 Винт М6х12 4; -
5 100-3515234 Тарелка пружины 1; -
6 100-3515032 Пружина 1; -
7 100-3515233 Направляющая 1; -
8 100-3515028-10 Диафрагма 1; -
9 100-3515020 Корпус 1; -
10 100-3515023 Кольцо клапана 1; -
11 100-3515022 Корпус клапана 1; -
12 100-3515025 Пружина 1; -
13 100-3515026 Втулка 1; -
14 307758-П2 Кольцо упорное 20х1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
