Сиденья платформы
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

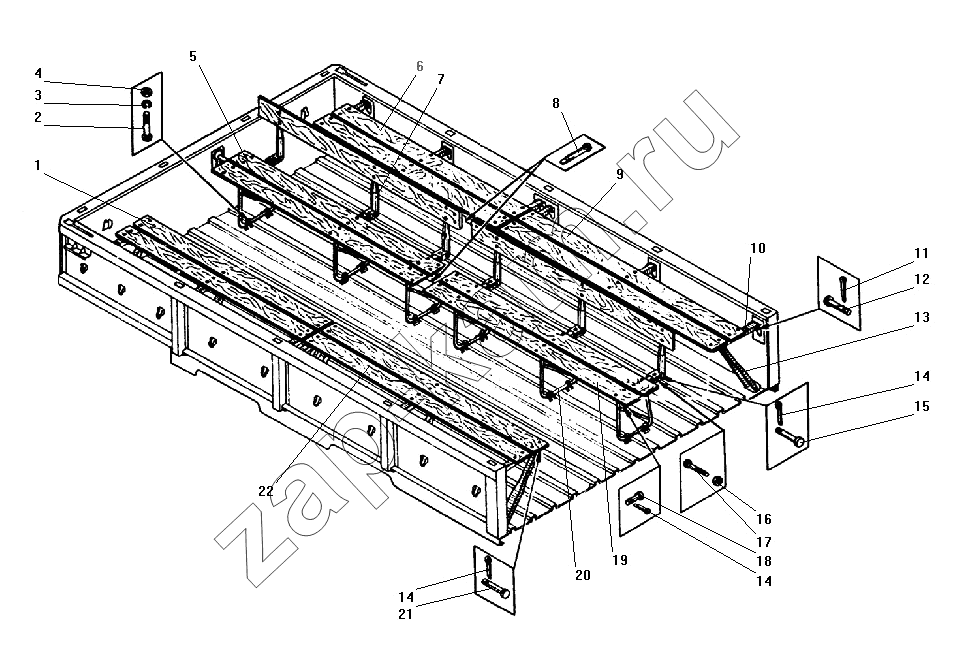

Схема/чертеж: Сиденья платформы / УралАЗ УРАЛ-43206-41
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 4320-8506011-10 Сиденье боковое переднее левое в сборе 1; -
2 331479 Болт М10х58 12; -
3 252136-П2 Шайба 10 пружинная 12; -
4 250512-П29 Гайка М10 12; -
5 4320-8506105-10 Сиденье среднее переднее в сборе 1; -
6 4320-8506010-10 Сиденье боковое переднее правое в сборе 1; -
7 4320-8506145 Труба спинки 6; -
8 4320-8506163 Палец стопорный в сборе 2; -
9 4320-8506012-10 Сиденье боковое заднее правое в сборе 1; -
10 4320-8506015 Поперечина в сборе 12; -
11 258039-П29 Шплинт 3,2х20 12; -
12 4320-8506064 Штырь 12; -
13 4320-8506020 Ножка в сборе 12; -
14 258038-П29 Шплинт 3,2х16 30; -
15 260043-П52 Палец 8х48 6; -
16 250510-П29 Гайка М8-6Н 9; -
17 210386-П29 Болт М8-6gх55 9; -
18 260032-П52 Палец 8х20 12; -
19 4320-8506110-10 Сиденье среднее заднее в сборе 1; -
20 4320-8506125 Ножка 6; -
21 260066-П52 Палец 8х50 12; -
22 4320-8506013-10 Сиденье боковое заднее левое в сборе 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
