Стеклоочиститель и его привод
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

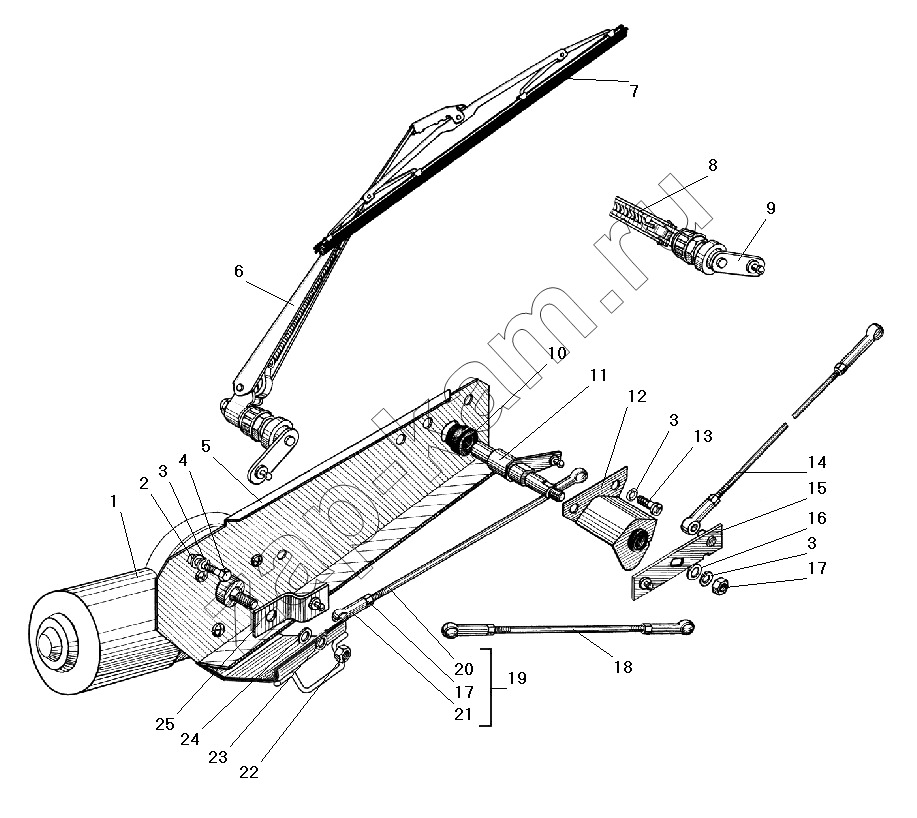

Схема/чертеж: Стеклоочиститель и его привод / УралАЗ УРАЛ-43206-41
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
1 16.3730000 Электродвигатель стеклоочистителя 1; -
2 252017-П29 Шайба 16 4; -
3 252154-П2 Шайба 6 пружинная 9; -
4 201415-П29 Болт М6-6gх10 3; -
5 4320Х-5205036-01 Кронштейн 1; -
6 4320-5205800 Рычаг щеток левый 1; -
7 494.5205900 Щетка стеклоочистителя 2; -
8 4320-5205700 Рычаг щеток правый 1; -
9 4320Х-5205600 Штуцер 2; -
10 4320Х-5205096 Втулка 2; -
11 4320Х-5205066 Рычаг с валиком 1; -
12 4320Х-5205118 Кронштейн коромысла 1; -
13 220102-П29 Винт М6х6gх10 5; -
14 4320Х-5205460 Тяга правая в сборе 1; -
15 4320Х-5205070-10 Коромысло 1; -
16 252004-П29 Шайба 6 1; -
17 250508-П29 Гайка М6-6Н 4; -
18 4320Х-5205400 Тяга левая в сборе 1; -
19 4320Х-5205115 Тяга привода в сборе 1; -
20 4320Х-5205117 Тяга 1; -
21 4320Х-5205410 Наконечник 6; -
22 250510-П29 Гайка М8-6Н 1; -
23 252155-П2 Шайба 8 пружинная 1; -
24 252005-П29 Шайба 8 1; -
25 4320Х-5205074 Кривошип 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
