Тормоз и управление лебедкой
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

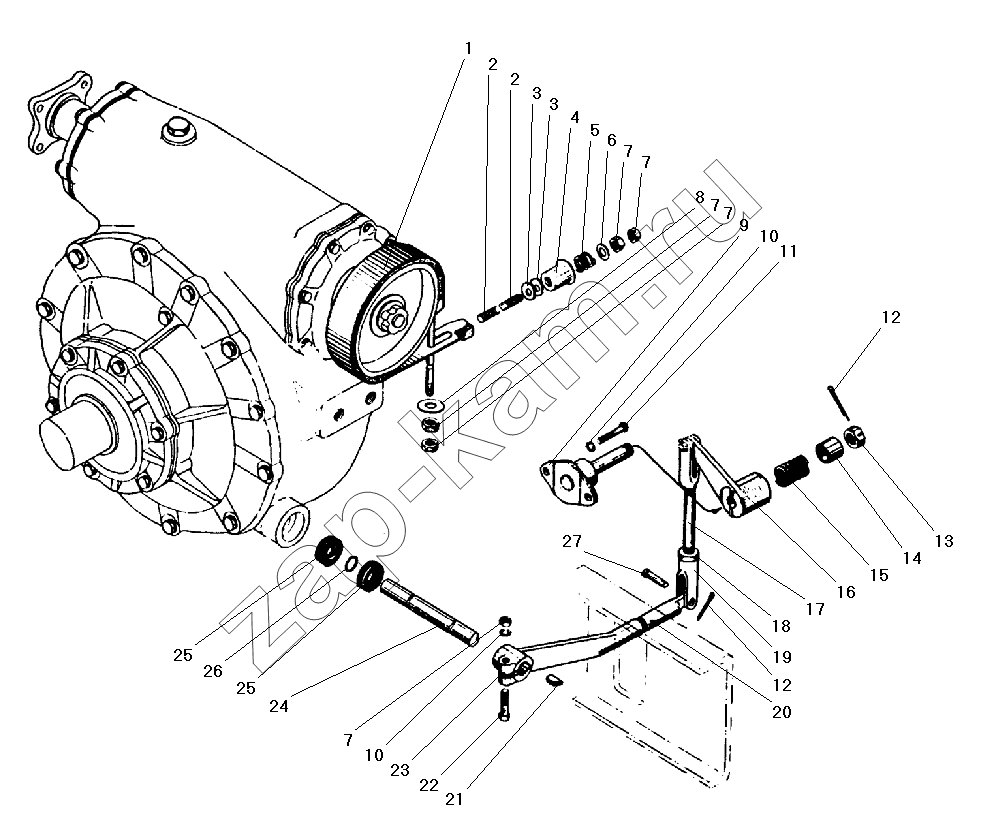

Схема/чертеж: Тормоз и управление лебедкой / УралАЗ УРАЛ-43206-41
1
2
2
3
3
4
5
6
7
7
7
7
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
Поз. Артикул Название детали Кол-во Цена
1 375-4501166-В Лента тормоза в сборе 1; -
2 375-4501164-Д Наконечник ленты тормоза натяжной 1; -
3 335617-П29 Шайба 10 2; -
4 375-3506383 Муфта обжимная 1; -
5 375-4503038 Пружина тормоза 1; -
6 335638-П29 Шайба 10 1; -
7 250512-П29 Гайка М10 5; -
8 252045-П29 Шайба 12 1; -
9 375-4503044-10 Кронштейн с осью в сборе 1; -
10 252136-П2 Шайба 10 пружинная 3; -
11 200315-П29 Болт М10-6gх40 2; -
12 258039-П29 Шплинт 3,2х20 3; -
13 250978-П29 Гайка М14х1,5-6Н 1; -
14 375-4503105 Втулка поджимная 1; -
15 32-0627 Пружина 1; -
16 375-4503102-Б Рычаг управления лебедкой 1; -
17 375-4503018 Тяга 1; -
18 250515-П29 Гайка М12х1,25-6Н 1; -
19 375-3508045 Вилка тяги 2; -
20 375-4503111 Наконечник рычага 1; -
21 260415 Шпонка 5х8 сегментная 1; -
22 200317-П29 Болт М10-6gх45 стяжной 1; -
23 375-4503113-В Рычаг 1; -
24 375-4503013-Б Шток вилки 1; -
25 375-1803040 Сальник штока в сборе 2; -
26 4320-1803159 Кольцо уплотнительное 1; -
27 339640-П52 Палец 10х28 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
