Установка воздушных баллонов без АБС.
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

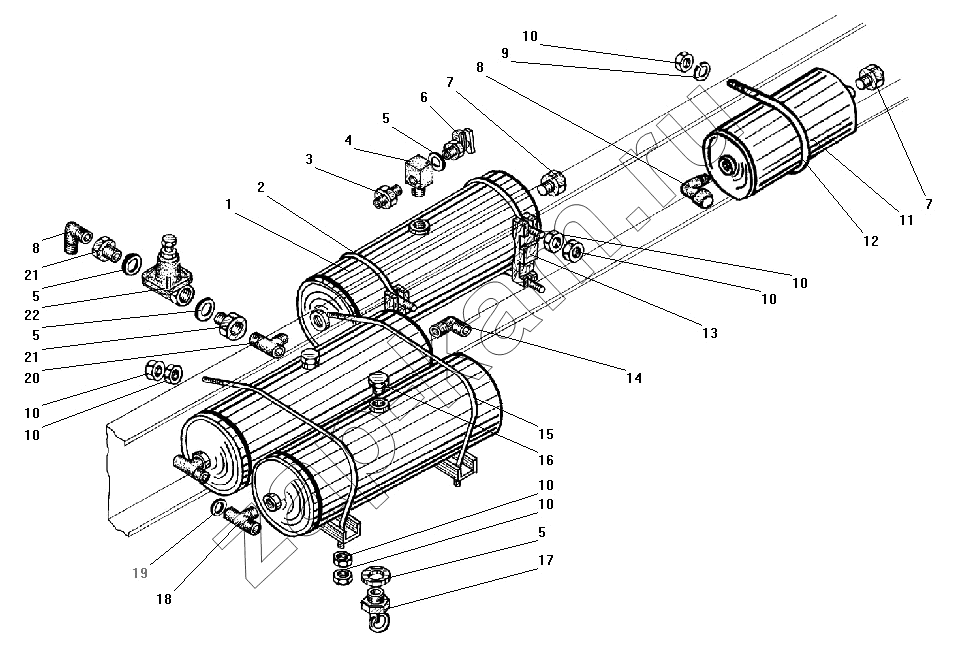

Схема/чертеж: Установка воздушных баллонов без АБС. / УралАЗ УРАЛ-43206-41
1
2
3
4
5
5
5
5
6
7
7
8
8
9
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
Поз. Артикул Название детали Кол-во Цена
1 375-3513015-10 Баллон воздушный в сборе 3; -
2 375-3513018-01 Хомут 2; -
3 339051 Штуцер К3/8"-М16х1,5 1; -
4 339824 Тройник М22х1,5 К3/8" 1; -
5 4320-3514023 Прокладка 6; -
6 100-3515310-01 Клапан контрольного вывода 1; -
7 338765 Пробка К3/8" 2; -
8 339039 Угольник М16х1,5 К3/8" 2; -
9 252135-П2 Шайба 8 пружинная 2; -
10 250510-П29 Гайка М8-6Н 18; -
11 4320-3513050 Баллон дополнительный 1; -
12 4320-3513057 Хомут 1; -
13 375-3513017 Подкладка первого воздушного баллона 2; -
14 339046 Угольник М20х1,5 КГ3/8" 2; -
15 4320-3513018-01 Хомут 2; -
16 262533-П29 Пробка РК 3/8" 2; -
17 100-3513110 Клапан слива конденсата в сборе 3; -
18 339668 Тройник К3/8"-М20х1,5-М12х1,5 2; -
19 4320-3506054 Прокладка 2; -
20 339707 Тройних К3/8"-М12х1,5-К3/8" 1; -
21 4320-3515068 Пробка 2; -
22 100-3515010 Клапан защитный одинарный в сборе 1; 400 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
