Вспомогательный тормоз
/ УралАЗ УРАЛ-43206-41

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

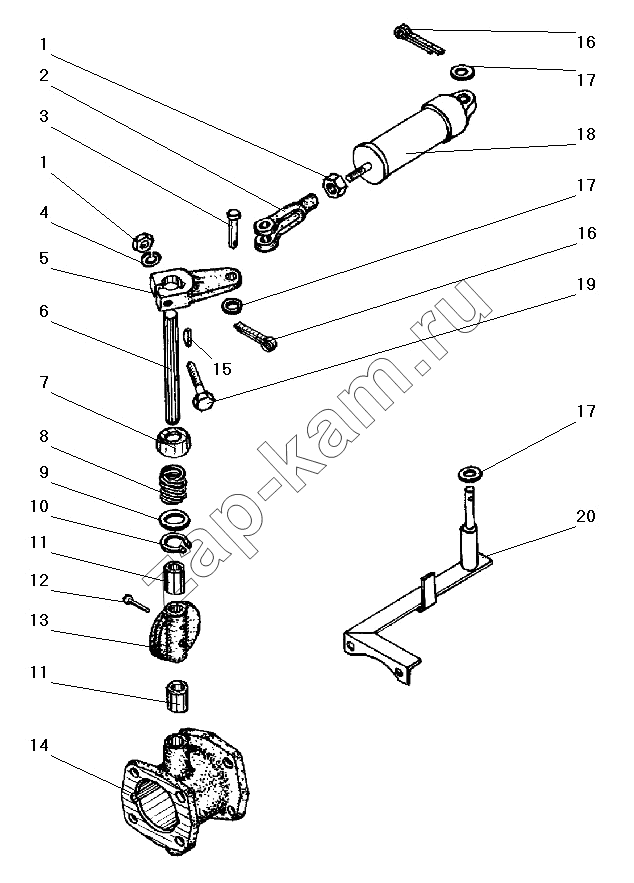

Схема/чертеж: Вспомогательный тормоз / УралАЗ УРАЛ-43206-41
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
17
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
1 250510-П29 Гайка М8-6Н 1; -
2 5557-3570188 Вилка 1; -
3 260035-П52 Палец 8х28 1; -
4 252135-П2 Шайба 8 пружинная 1; -
5 4320Я-3570081-10 Рычаг 1; -
6 4320Я3-3570077 Вал заслонки 1; -
7 4320-3570085 Крышка 1; -
8 4320-3570079 Пружина поджимная 1; -
9 4320-3570089 Шайба 1; -
10 339646-П2 Кольцо Б22 стопорное 1; -
11 4320-3570092 Втулка 2; -
12 253874 Заклепка 4х26 1; -
13 4320Я3-3570098 Заслонка 1; -
14 4320Я3-3570016 Корпус 1; -
15 4320-3570103 Фиксатор рычага 1; -
16 258039-П29 Шплинт 3,2х20 2; -
17 252005-П29 Шайба 8 3; -
18 100-3570210 Цилиндр пневматический диаметр 35х65 в сборе 1; -
19 200263-П29 Болт М8-6gх35 1; -
20 4320Я3-3570164 Кронштейн пневмоцилиндра 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
